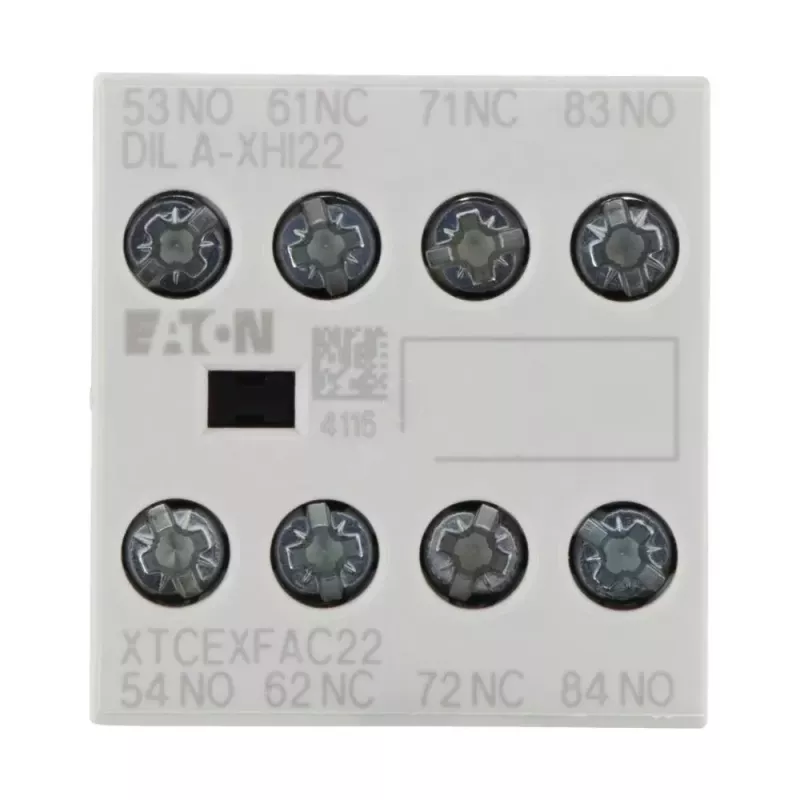

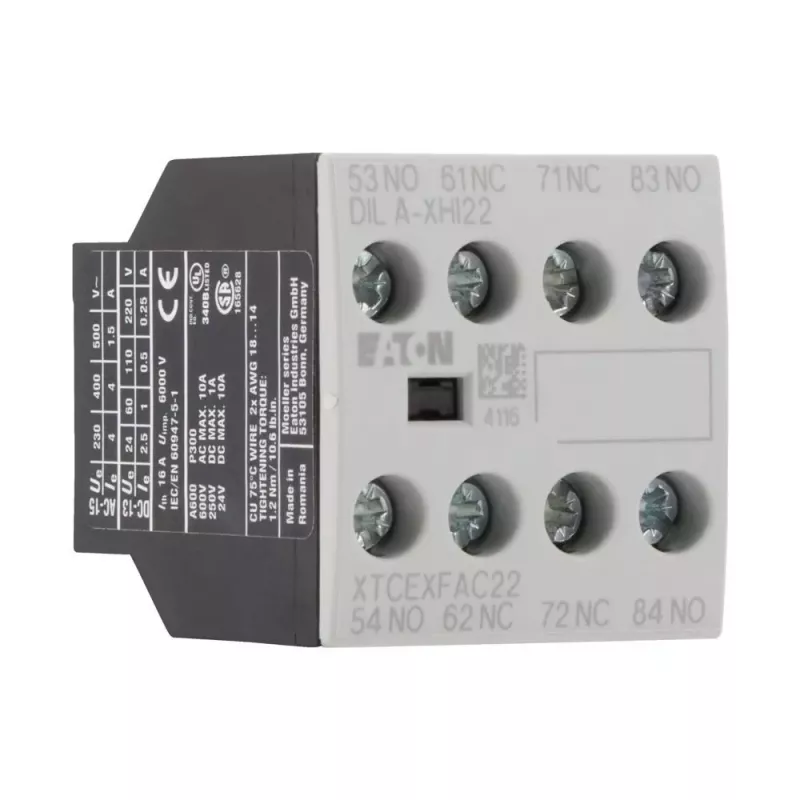

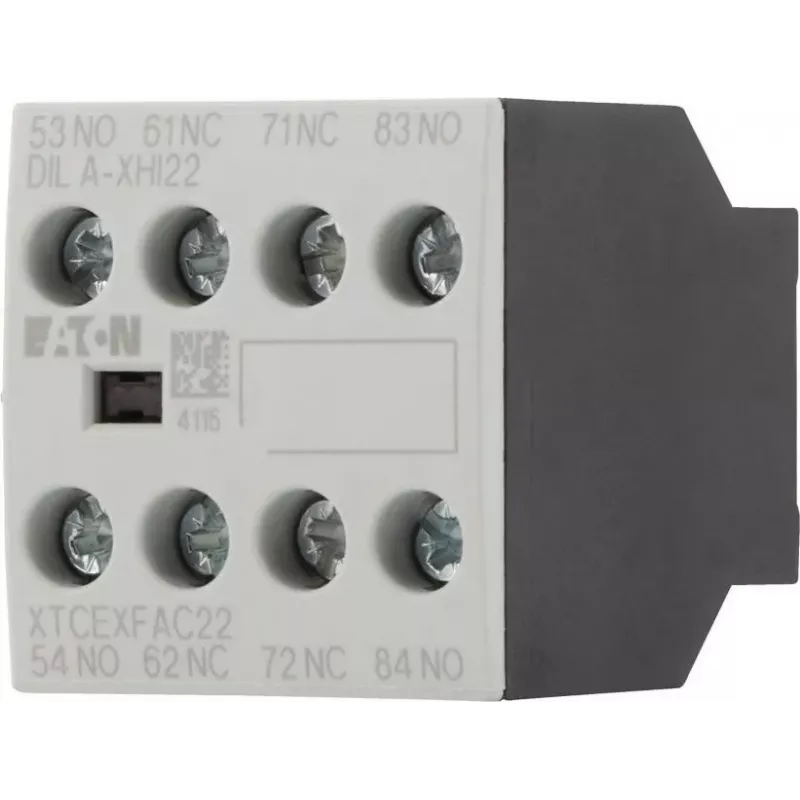

Eaton DILA-XHI22 pagalbinis kontaktų blokas 2NO+2NC, priekinis montavimas 276426

Kai reikia daugiau valdymo ir signalizavimo galimybių iš jūsų kontaktorius, Eaton DILA-XHI22 pagalbinis kontaktų blokas yra sprendimas. Šis kompaktiškas modulis su 2 normaliai atvirais (NO) ir 2 normaliai uždarais (NC) kontaktais praplečia grandinės funkcionalumą, o priekinis montavimas leidžia jį sumontuoti per kelias sekundes be papildomų įrankių.

Privalumai

Keturi kontaktai viename modulyje – sutaupote vietos ir laiko. Priekinis montavimas palengvina tiek montavimą, tiek priežiūrą. Varžtiniai gnybtai užtikrina patikimą ir vibracijai atsparų sujungimą. Dėl plataus darbinės temperatūros diapazono nuo -25 iki +60 °C blokas tinka net ir sudėtingomis sąlygomis dirbančiose pramoninėse sistemose.

Kam tinka

• Eaton DILM7–DILM38 kontaktoriams
• Valdymo grandinėms, kuriose reikalinga papildoma signalizacija
• Pramoninės automatizavimo ir variklių valdymo sistemoms

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2 NO + 2 NC
• Montavimo tipas: priekinis montavimas
• Nominali darbinė srovė: 4 A (AC-15, 230 V), 3 A (AC-15, 400 V), 1 A (DC-13, 24 V)
• Nominali izoliacijos įtampa: 690 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Atitinka standartus: IEC/EN 60947-5-1
• Maks. prijungimo galia: 2 x 2,5 mm²
• Užveržimo momentas: 0,8 Nm
• Mechaninis ilgaamžiškumas: 10 milijonų operacijų

Rekomendacijos

Prieš užsakydami patikrinkite, ar blokas suderinamas su jūsų kontaktoriumi. Užverždami gnybtus naudokite tinkamą atsuktuvą ir laikykitės nurodyto 0,8 Nm momento. Montuodami vadovaukitės saugos instrukcijomis.
