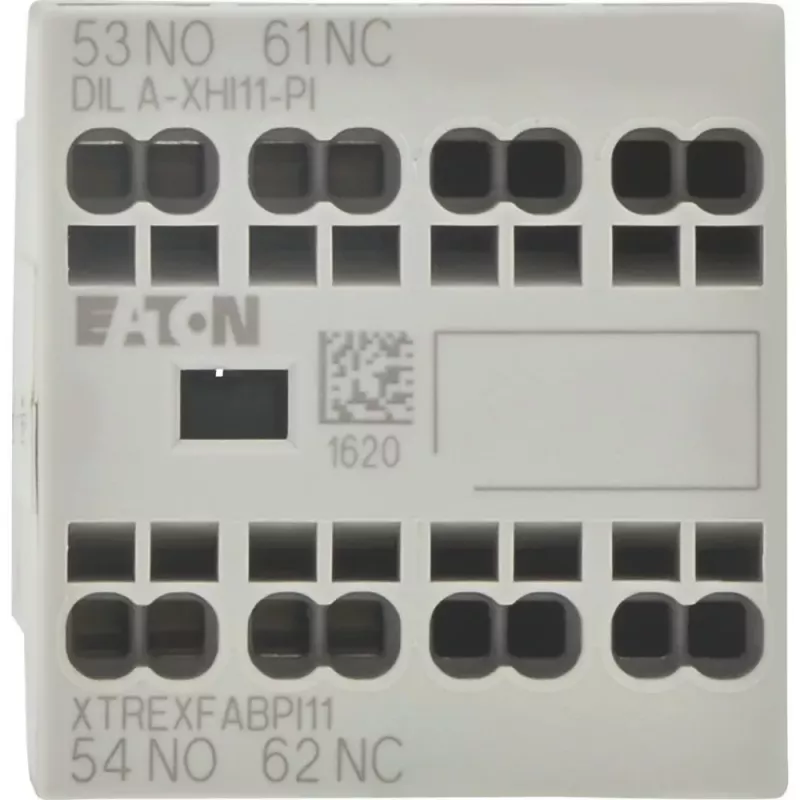

Eaton DILA-XHI11-PI pagalbinis kontaktų blokas, 1NO+1NC, push-in gnybtai, DILM7-DILM38 kontaktoriams 199314

Kai reikia papildomų kontaktų valdymo grandinėms, Eaton DILA-XHI11-PI pagalbinis kontaktų blokas tampa neatsiejama Jūsų DILM kontaktorių dalimi. Jis tiesiog užsifiksuoja ant priekinės kontaktoriaus dalies ir iš karto suteikia vieną normaliai atvirą (NO) bei vieną normaliai uždarą (NC) kontaktą signalizacijai ar blokavimui. Montavimas trunka akimirką – nereikia jokių papildomų laidų ar sudėtingų jungčių.

Privalumai

Push-in gnybtai leidžia laidus prijungti be įrankių – tiesiog įkišate ir kontaktas patikimai susijungia. Toks sprendimas ne tik pagreitina darbą, bet ir užtikrina atsparumą vibracijai, kas ypač svarbu pramoninėse sistemose. Kompaktiškas blokas puikiai dera su DILM7–DILM38 kontraktoriais, todėl galite išplėsti valdymo funkcijas neišleisdami papildomų pinigų sudėtingoms jungtims.

Kam tinka

• Signalizacijos ir valdymo grandinėms pramoninėje automatikoje
• Motorų starterių blokavimui ir būsenos grįžtamajam ryšiui
• Naudojimui su Eaton DILM7–DILM38 kontraktoriais

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Nominali darbinė srovė: 4 A esant AC-15 230 V, 1 A esant DC-13 220 V
• Nominali izoliacijos įtampa: 690 V
• Prijungimo galimybės: 0,75–2,5 mm² kieti arba lankstūs laidai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C

Kaip naudoti

Užfiksuokite bloką ant kontaktoriaus priekio – jis skirtas DILM7–DILM38 modeliams. Prijunkite valdymo ar signalizacijos laidus prie push-in gnybtų: tiesiog įkiškite nuimtą laidą ir jis bus tvirtai laikomas. Patikrinkite, ar laidų skerspjūvis atitinka 0,75–2,5 mm² reikalavimus. Jei reikia, naudokite nedidelį atsuktuvą gnybtų atlaisvinimui.

Patarimas: užsisakykite kartu su atitinkamu DILM kontaktoriumi – taip gausite išsamų motorų valdymo sprendimą. Visada patikrinkite gnybtų priveržimo momentą ir laidininkų skerspjūvį, kad užtikrintumėte patikimą veikimą.
