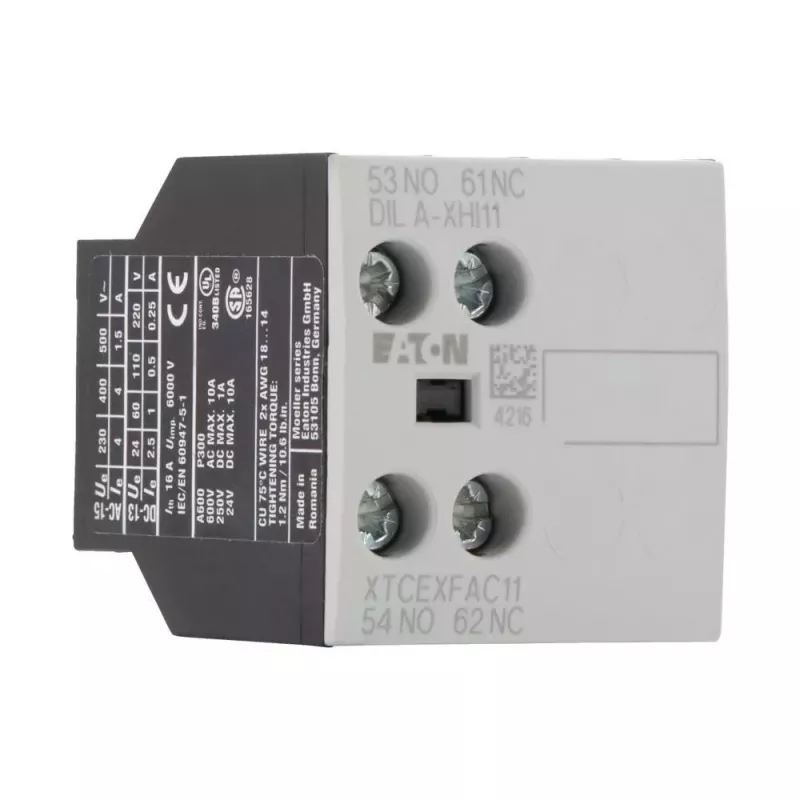

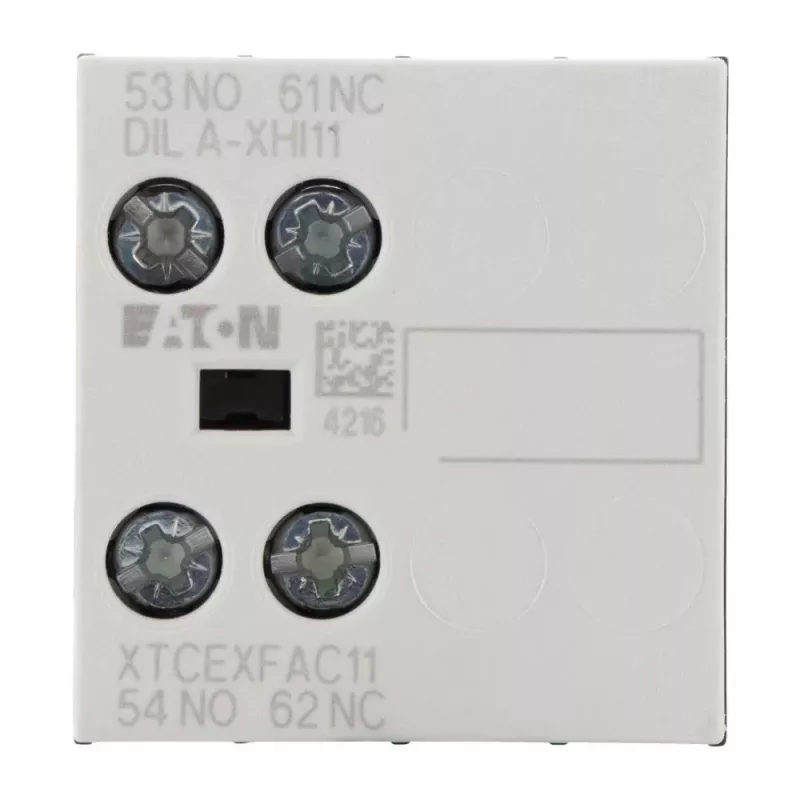

Eaton DILA-XHI11 pagalbinis kontaktų blokas - 1NO+1NC, varžtiniai gnybtai, priekinis montavimas, 690V 276421

Kai reikia patikimai perduoti valdymo signalą pramoninėje grandinėje, Eaton DILA-XHI11 pagalbinis kontaktų blokas yra sprendimas, kuris tiesiog veikia. Šis priekinis modulis prideda po vieną normaliai atvirą (NO) ir vieną normaliai uždarą (NC) kontaktą prie suderinamų Eaton DILM kontaktorų (DILM7–DILM38), todėl galite lengvai plėsti valdymo logiką nepakeisdami pagrindinio kontaktorius.

Kodėl verta rinktis

• 690 V izoliacijos įtampa ir 6 kV impulsų atsparumas – tinka net reikliose pramoninėse aplinkose.
• Priekinis montavimas leidžia sumontuoti greitai, nenuimant kontaktorius.
• 1 NO + 1 NC kontaktų derinys suteikia lankstumo projektuojant valdymo grandines.
• Varžtiniai gnybtai užtikrina patikimą ir vibracijai atsparų sujungimą.
• Platus darbinės temperatūros diapazonas nuo -25 iki 60 °C.

Techninė informacija

• Kontaktų konfigūracija: 1 NO + 1 NC
• Polių skaičius: 2
• Montavimas: priekinis
• Gnybtų tipas: varžtiniai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsų atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė srovė AC-15 prie 230 V: 4 A
• Vardinė darbinė srovė AC-15 prie 400 V: 3 A
• Vardinė darbinė srovė DC-13 prie 220 V: 1 A
• Darbinė temperatūra: -25 iki 60 °C
• Sandėliavimo temperatūra: -40 iki 80 °C
• Spalva: juoda / balta
• Suderinamumas: Eaton DILM kontaktoriai (DILM7–DILM38)

Kaip naudoti

Montuokite bloką tiesiai ant kontaktorius priekio – nereikia ardyti esamos instaliacijos. Varžtinius gnybtus priveržkite pagal gamintojo rekomendacijas, kad užtikrintumėte patikimą kontaktą. Dėl 1NO+1NC konfigūracijos galite realizuoti paprastas blokavimo, signalizavimo ar paleidimo grandines.

Kam tinka

Šis pagalbinis kontaktų blokas skirtas elektrikams, automatizavimo inžinieriams ir pramonės įmonių techniniam personalui, kurie naudoja Eaton DILM serijos kontaktorius ir nori išplėsti valdymo galimybes. Puikiai tinka tiek naujiems skydams, tiek esamų sistemų modernizavimui.

Patarimas: prieš montuodami įsitikinkite, kad kontaktorius modelis priklauso DILM7–DILM38 diapazonui. Jei reikia daugiau kontaktų, galite pridėti kelis DILA-XHI11 blokus – jie montuojami vienas ant kito.
