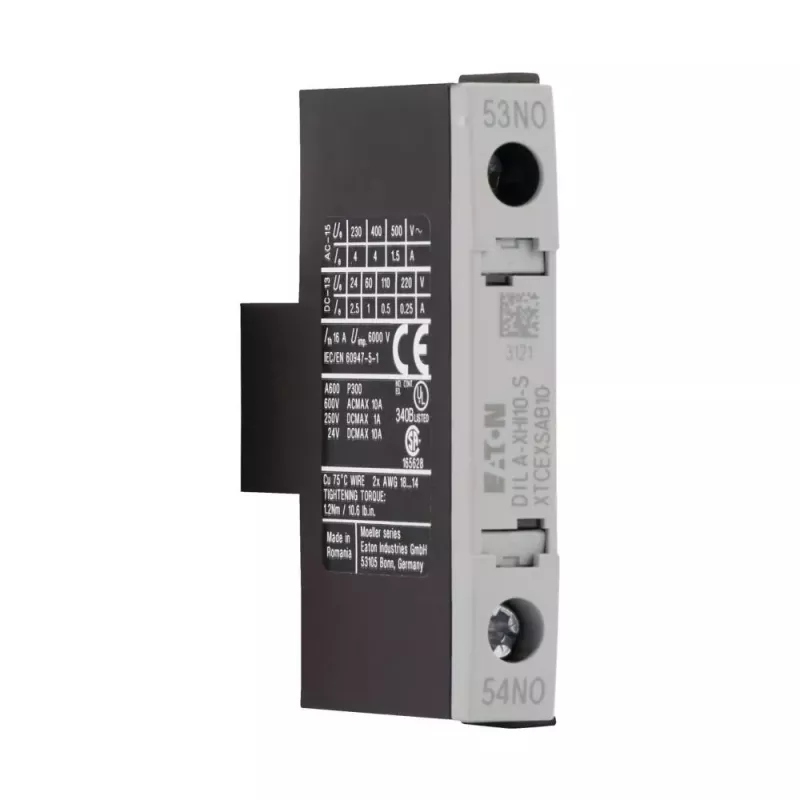

Eaton DILA-XHI10-S pagalbinis kontaktų blokas, 1 NO, priekinis montavimas, DILM7-DILM38 kontaktoriams 115948

Vienas normaliai atviras (NO) kontaktas – tai paprastas būdas išplėsti valdymo grandinės galimybes, kai kontaktorius vienas to padaryti negali. Eaton DILA-XHI10-S pagalbinis kontaktų blokas tvirtinamas tiesiai prie Eaton DILM7–DILM38 kontraktorių priekio, todėl papildomų laidų raizginys nereikalingas.

Kam skirtas

Šis pagalbinis kontaktų blokas skirtas skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia papildomų perjungimo kontaktų blokavimui, būsenos indikacijai ar valdymo logikai pramoninėse variklių valdymo sistemose.

Pagrindinės savybės

• 1 normaliai atviras (NO) kontaktas
• Priekinis montavimas – greitas įrengimas
• Suderinamas su Eaton DILM7–DILM38 kontraktoriais
• Sraigtiniai gnybtai patikimam prijungimui
• Nominali izoliacijos įtampa 690 V
• Nominali impulsinė atsparumo įtampa 6 kV
• Darbinė temperatūra nuo -25 iki +60 °C

Specifikacijos

• Gaminio tipas: pagalbinis kontaktų blokas
• Kontakto konfigūracija: 1 NO
• Montavimo tipas: priekinis montavimas
• Suderinamumas: DILM7–DILM38 kontraktoriai
• Gnybtų tipas: sraigtiniai gnybtai
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė AC-15 prie 230 V: 4 A
• Nominali darbinė srovė AC-15 prie 400 V: 3 A
• Nominali darbinė srovė DC-13 prie 24 V: 1 A
• Nominali darbinė srovė DC-13 prie 110 V: 0,5 A
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: nuo -25 iki +60 °C
• Prijungimo skerspjūvis (vientisos gyslos): 1 x 0,75–2,5 mm²
• Prijungimo skerspjūvis (daugiagysliai): 1 x 0,75–2,5 mm²
• Prijungimo skerspjūvis (smulkiagysliai su įvore): 1 x 0,75–1,5 mm²

Naudojimo patarimai

Prieš montuodami pagalbinį kontaktų bloką įsitikinkite, kad kontaktorius yra be įtampos. Priekinio montavimo konstrukcija leidžia be įrankių užfiksuoti bloką ant suderinamų Eaton kontraktorių.

Patarimas: jei reikia daugiau kontaktų, ant to paties kontraktoriaus galima montuoti kelis pagalbinius blokus. Visada laikykitės gamintojo nurodymų dėl maksimalaus leistino blokų skaičiaus.
