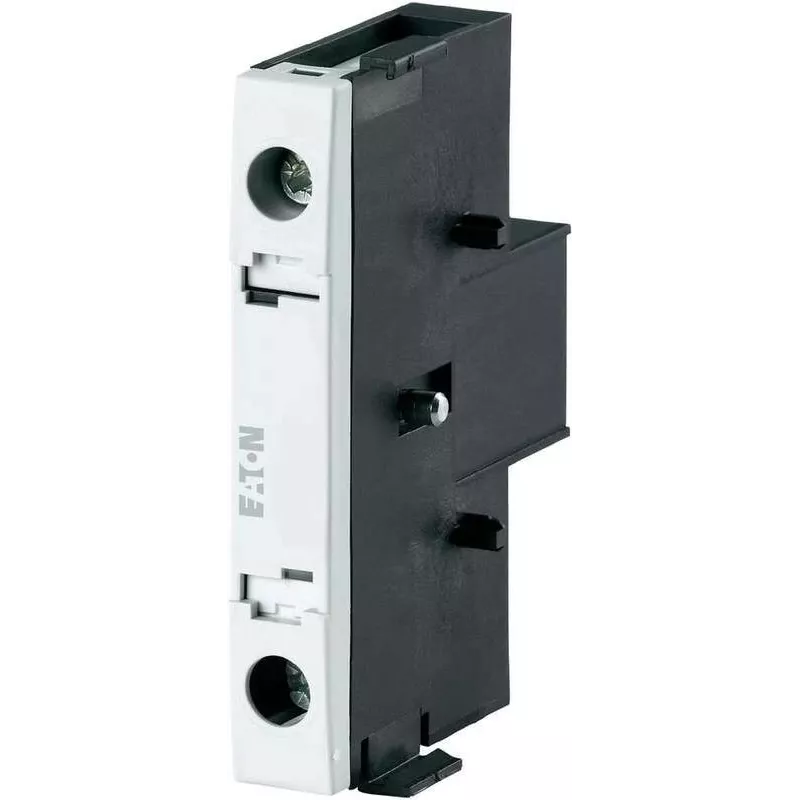

Eaton DILA-XHI01-S pagalbinis kontaktų blokas, 1 NC, priekinis montavimas, varžtiniai gnybtai 115949

Kai reikia patikimo signalo valdymo grandinėse, Eaton DILA-XHI01-S pagalbinis kontaktų blokas su vienu normaliai uždaru (NC) kontaktu užtikrina stabilų perjungimą net ir reikliomis sąlygomis. Jis skirtas naudoti su Eaton DILM kontaktais ir DILA pagalbinėmis relėmis, todėl puikiai tinka pramoninei automatizacijai, variklių valdymui ir signalizacijai.

Kodėl verta rinktis

• Didelė perjungimo galia: 6 A esant 230 V AC (AC-15) ir 1 A esant 220 V DC (DC-13).
• Ilgas mechaninis tarnavimo laikas – 10 milijonų operacijų.
• Platus darbinės temperatūros diapazonas nuo -25 iki +60 °C.
• Vardinė izoliacijos įtampa 690 V AC, impulsų atsparumas 6 kV.
• Kompaktiškas 1 poliaus dizainas taupo vietą skydelyje.

Techninė informacija

• Kontakto konfigūracija: 1 NC (normaliai uždaras).
• Montavimas: priekinis.
• Gnybtai: varžtiniai.
• Vardinė darbinė įtampa: iki 690 V AC / 220 V DC.
• Vardinė izoliacijos įtampa: 690 V AC.
• Vardinė impulsinė atsparumo įtampa: 6 kV.
• Vardinė darbinė srovė (AC-15, 230 V): 6 A.
• Vardinė darbinė srovė (AC-15, 400 V): 3 A.
• Vardinė darbinė srovė (DC-13, 220 V): 1 A.
• Apsaugos laipsnis: IP20.
• Standartai: IEC/EN 60947-5-1, VDE 0660.
• Suderinamumas: Eaton DILM kontaktoriai, DILA pagalbinės relės.
• Polių skaičius: 1.
• Darbinė temperatūra: -25 iki +60 °C.
• Sandėliavimo temperatūra: -40 iki +80 °C.
• Elektrinis tarnavimo laikas (AC-15): 1,5 x 10^6 operacijų.
• Mechaninis tarnavimo laikas: 10 x 10^6 operacijų.

Kam tinka

Šis pagalbinis kontaktų blokas skirtas elektrikams, automatizavimo specialistams ir techninės priežiūros inžinieriams, kurie konstruoja ar remontuoja valdymo skydus su Eaton DILM kontaktoriais. Jis pravers ten, kur reikia patikimo NC kontakto signalizacijai, blokavimui ar grandinės pertraukimui.

Kaip naudoti

Blokas montuojamas priekinėje kontaktoriaus ar pagalbinės relės pusėje. Varžtiniais gnybtais prijunkite laidus prie NC kontakto. Įsitikinkite, kad įtampa ir srovė neviršija nurodytų verčių. Dėl kompaktiško 1 poliaus dizaino jis lengvai telpa net ir tankiai užpildytuose skydeliuose.

Patarimas: prieš montuodami visada atjunkite maitinimą ir patikrinkite, ar kontaktas tikrai yra normaliai uždaras (NC). Jei reikia papildomų kontaktų, rinkitės tos pačios DILA serijos blokus – jie suderinami tarpusavyje.
