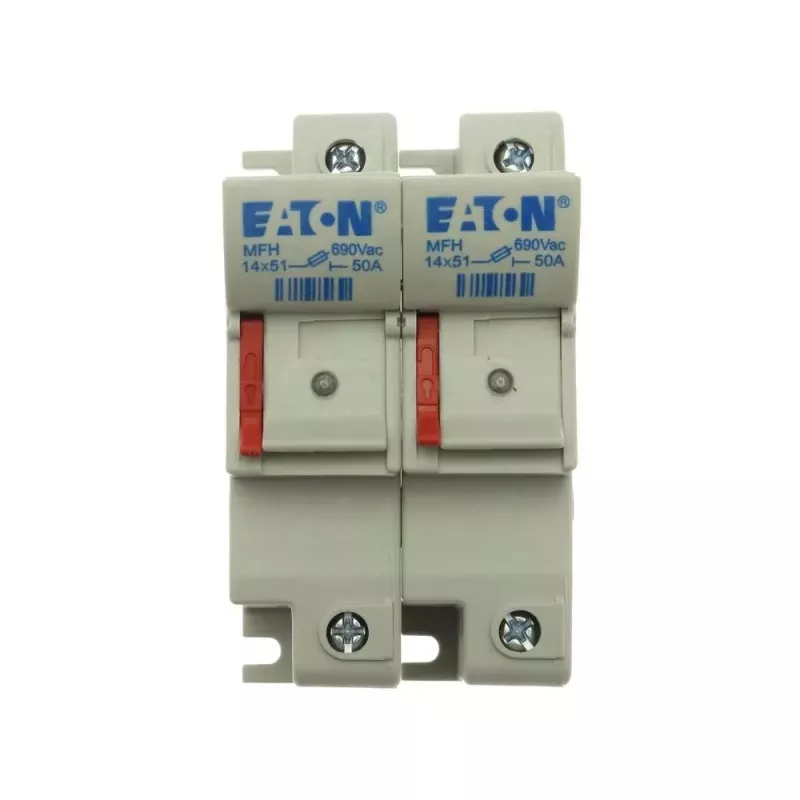

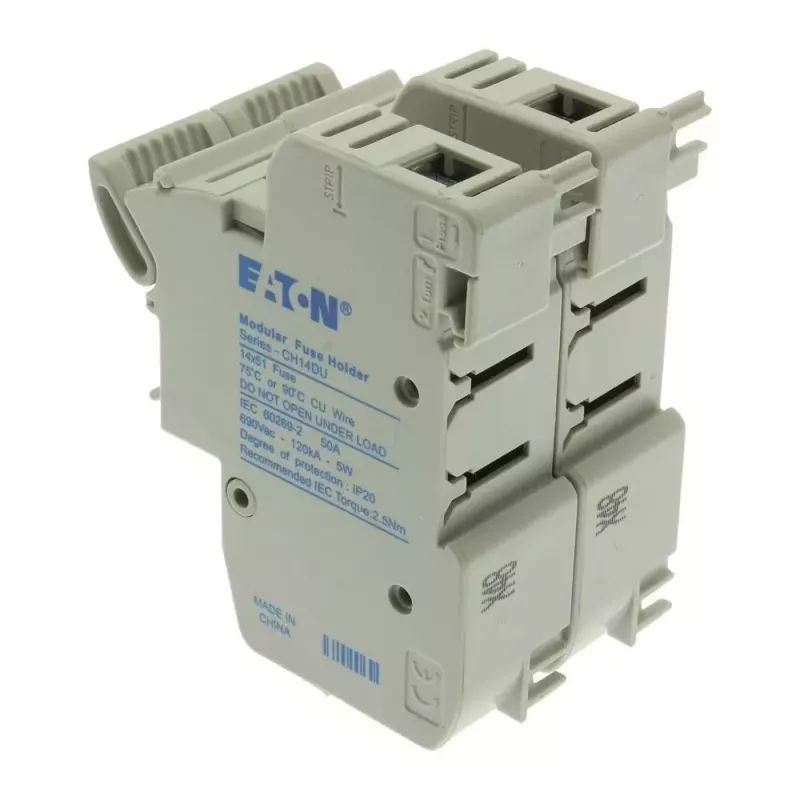

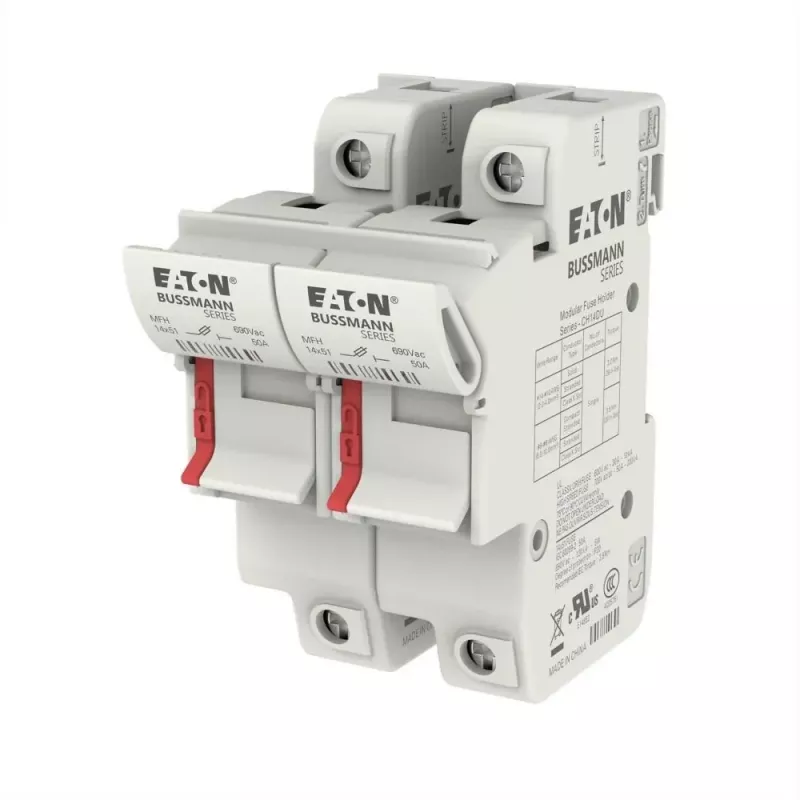

Eaton CH142DU 2 polių cilindrinis saugiklių laikiklis, 50 A, 690 V AC, DIN bėgio montavimas, 14 x 51 mm

Kai reikia apsaugoti grandines nuo viršsrovių, Eaton CH142DU saugiklių laikiklis tampa patikimu sprendimu. Jis skirtas 14 x 51 mm cilindriniams saugikliams ir tvirtinamas ant DIN bėgio, todėl lengvai integruojamas į skydus.

Kam skirtas

Skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia kompaktiško dviejų polių saugiklių laikiklio pramoninėse valdymo ir energijos paskirstymo sistemose.

Pagrindinės savybės

• Dviejų polių konfigūracija – galima saugoti fazę ir nulį
• Vardinė srovė 50 A, vardinė įtampa 690 V AC
• Suderinamas su 14 x 51 mm cilindriniais saugikliais
• Montuojamas ant DIN bėgio (EN 60715), plotis – 2 moduliai (35,5 mm)
• Sraigtiniai gnybtai priima 1,5–25 mm² laidininkus
• Termoplastikinis korpusas, IP20 apsaugos laipsnis

Specifikacijos

• Polių skaičius: 2
• Vardinė srovė: 50 A
• Vardinė įtampa: 690 V AC
• Saugiklio dydis: 14 x 51 mm
• Montavimas: DIN bėgis (EN 60715)
• Prijungimas: sraigtiniai gnybtai, 1,5–25 mm²
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 °C iki +70 °C
• Trumpojo jungimo atsparumas: 100 kA su tinkamu saugikliu
• Galia, išsklaidoma viename polyje: maks. 4 W
• Korpuso medžiaga: termoplastikas
• Modulinis plotis: 2 moduliai (35,5 mm)

Kaip naudoti

Įstatykite tinkamą 14 x 51 mm saugiklį į laikiklį ir priveržkite sraigtinius gnybtus. Laikiklį užfiksuokite ant DIN bėgio. Prieš jungdami maitinimą, įsitikinkite, kad bėgis tinkamai įžemintas.

Patarimas: naudokite su tinkamu 14 x 51 mm saugikliu, kad pasiektumėte vardinį trumpojo jungimo atsparumą. Visada išjunkite maitinimą prieš atlikdami bet kokius darbus.
