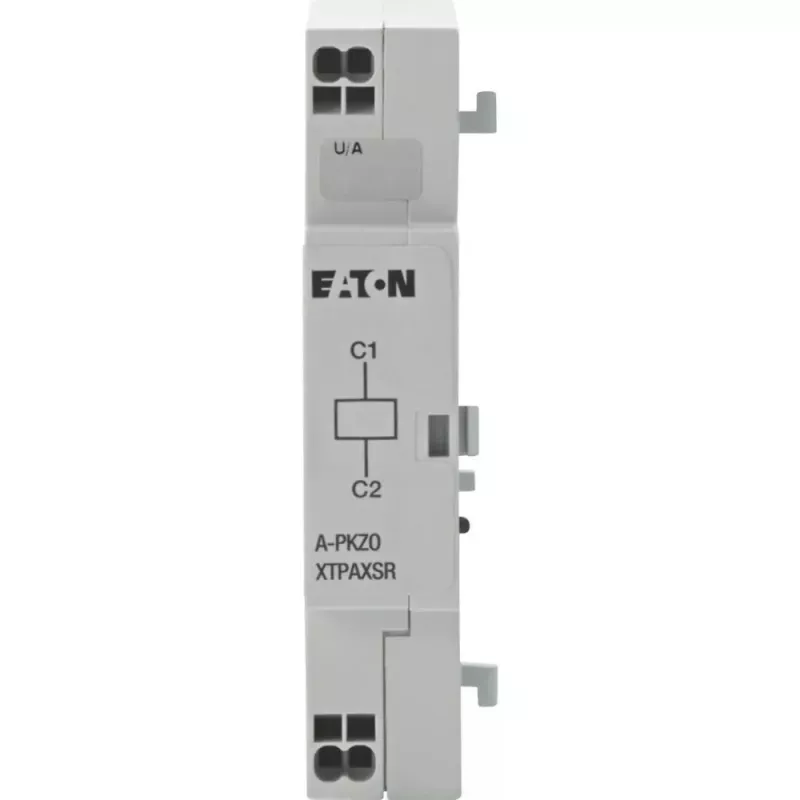

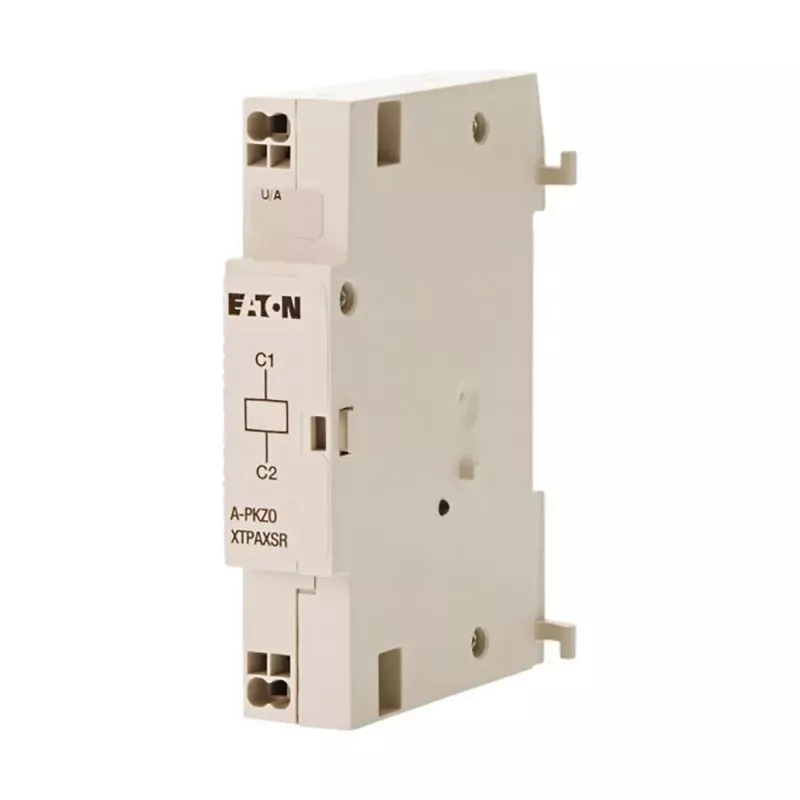

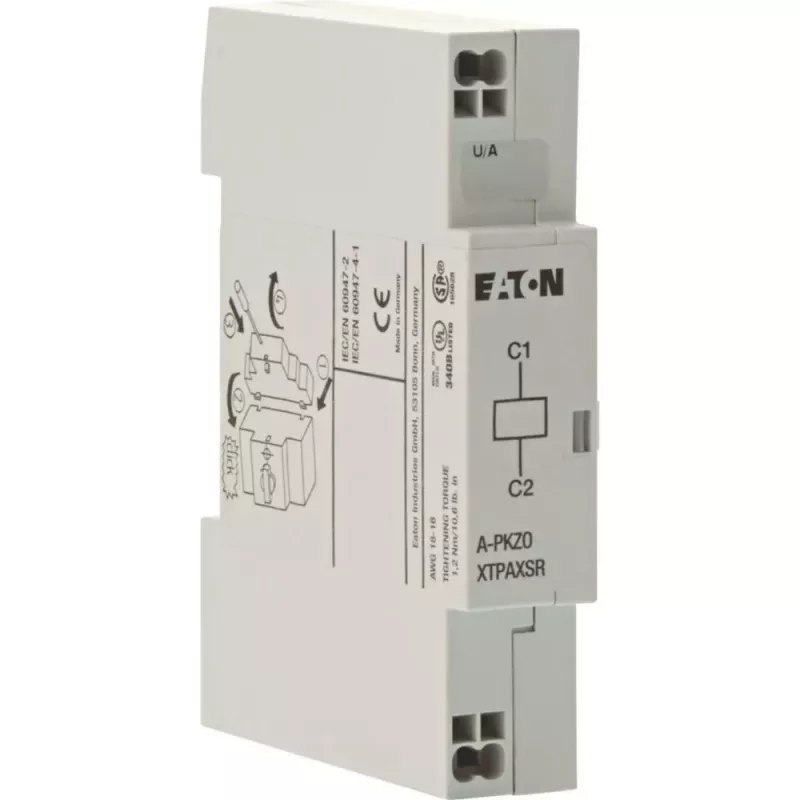

Eaton A-PKZ0 šunto atleidimo modulis 24V DC, modelis 199336

Nuotolinis variklio apsaugos automatinių jungiklių atleidimas tampa paprastas, kai įrengiate Eaton A-PKZ0 šunto atleidimo modulį. Šis priedas leidžia valdymo sistemoje generuoti 24 V DC signalą ir akimirksniu atjungti PKZ0 ar PKE0 serijos jungiklius, nereikalaujant fizinio prisilietimo prie skydo.

Kam skirtas

Elektros inžinieriams, skydų montuotojams ir techninės priežiūros specialistams, kurie projektuodami ar atnaujindami automatizuotas sistemas turi užtikrinti greitą ir patikimą variklių apsaugos grandinių išjungimą nuotoliniu būdu.

Pagrindiniai privalumai

• Montuojamas iš šono – lengvai pritvirtinamas prie PKZ0 ir PKE0 serijos automatinių jungiklių
• Valdomas 24 V DC įtampa, trumpalaikė apie 10 W galia suveikimo metu
• Itin greitas suveikimas – mažiau nei 10 ms
• Prisukamos gnybtų jungtys užtikrina patikimą laidų prijungimą
• Plačios darbinės temperatūros ribos: nuo -25 iki +60 °C

Specifikacijos

• Įrenginio tipas: šunto atleidimo modulis
• Suderinamumas: Eaton PKZ0 ir PKE0 variklių apsaugos automatiniai jungikliai
• Darbinė įtampa: 24 V DC
• Srovės tipas: DC
• Montavimo vieta: šoninis
• Suveikimo laikas: < 10 ms
• Prijungimas: prisukami gnybtai
• Apsaugos laipsnis (gnybtams): IP20
• Darbinė temperatūra: -25 iki +60 °C
• Sandėliavimo temperatūra: -40 iki +80 °C
• Užteršimo laipsnis: 3

Kaip naudoti

Modulis tvirtinamas prie šoninės automatinio jungiklio pusės pagal gamintojo instrukcijas. Prijungus valdymo grandinę, pakanka trumpo 24 V DC impulso, kad jungiklis suveiktų. Būtinai patikrinkite poliškumą – neteisingas prijungimas gali pažeisti modulį.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo šaltinis gali tiekti reikiamą trumpalaikę įjungimo srovę. Jei naudojate ilgus laidus, įvertinkite įtampos kritimą, kad suveikimas išliktų patikimas.
