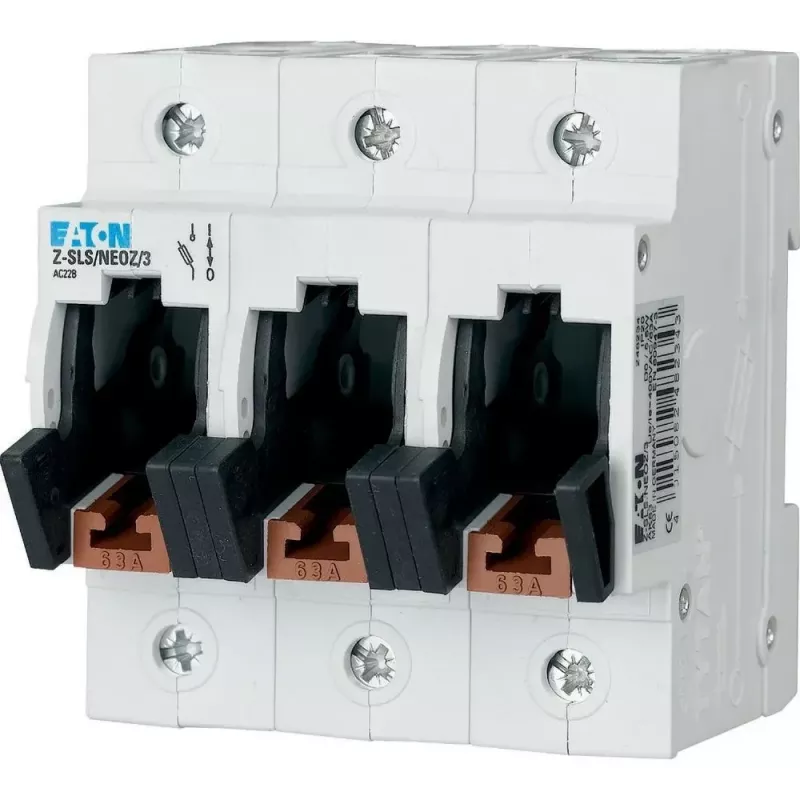

Eaton 248234 Z-SLS 3 polių 63A D02 saugiklių skyriklis

Kai elektros skirstymo spintose reikia patikimo atjungimo ir apsaugos nuo perkrovų, Eaton 248234 Z-SLS tampa pagrindiniu pasirinkimu. Šis 3 polių saugiklių skyriklis, skirtas iki 63 A apkrovai, montuojamas ant DIN bėgelio ir suderinamas su D02 (Neozed) saugikliais. Jis ne tik atlieka pagrindinio jungiklio funkciją, bet ir užtikrina matomą saugiklio būsenos indikaciją – perdegusį saugiklį pastebėsite iš karto.

Kam skirtas

Elektrikams ir skydų surinkėjams, kuriems reikia kompaktiško, bet galingo pagrindinio jungiklio ar linijos atjungiklio gyvenamuosiuose ir komerciniuose pastatuose. Idealiai tinka ten, kur reikalinga selektyvi apsauga ir paprastas saugiklių keitimas.

Pagrindinės savybės

• 3 polių skyriklis, vardinė srovė 63 A
• Naudoja D02 (Neozed) saugiklius
• Vardinė darbinė įtampa 400 V AC
• Montuojamas ant DIN bėgelio (EN 60715)
• Modulio plotis 4,5 TE
• Sraigtiniai gnybtai su didele suspaudimo zona
• Vizualus saugiklio būsenos indikatorius
• Apsaugos laipsnis IP20 (gnybtai), IP40 (priekis)

Specifikacijos

• Polių skaičius: 3
• Vardinė srovė: 63 A
• Vardinė darbinė įtampa: 400 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė įtampa: 6 kV
• Saugiklių sistema: D02 (Neozed)
• Montavimas: DIN bėgelis (EN 60715)
• Modulio plotis: 4,5 TE
• Prijungimas: sraigtiniai gnybtai
• Gnybtų talpa (pagrindiniai): 1,5 - 25 mm²
• Gnybtų talpa (pagalbiniai): 1,5 - 16 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Darbinė temperatūra: -25 iki +50 °C
• Sandėliavimo temperatūra: -40 iki +80 °C
• Standartas: IEC/EN 60947-3
• Trumpojo jungimo atjungimo geba: 50 kA su tinkamu saugikliu
• Naudojimas: pagrindinis jungiklis skirstymo spintose, apskaitos spintose

Kaip naudoti

Sumontuokite ant DIN bėgelio, prijunkite fazinius laidus prie viršutinių gnybtų, o apkrovą – prie apatinių. Įstatykite D02 saugiklius. Įsitikinkite, kad prijungimo momentas neviršija leistinų veržimo jėgų. Prietaisas skirtas naudoti tik su atitinkamais D02 saugikliais, užtikrinančiais reikiamą trumpojo jungimo apsaugą.

Patarimas: prieš montuodami patikrinkite, ar trumpojo jungimo srovė neviršija 50 kA, naudojant tinkamus D02 saugiklius. Vizualus indikatorius palengvina priežiūrą – iškart matysite, kuri fazė suveikė. Visada atjunkite maitinimą prieš atlikdami bet kokius darbus.
