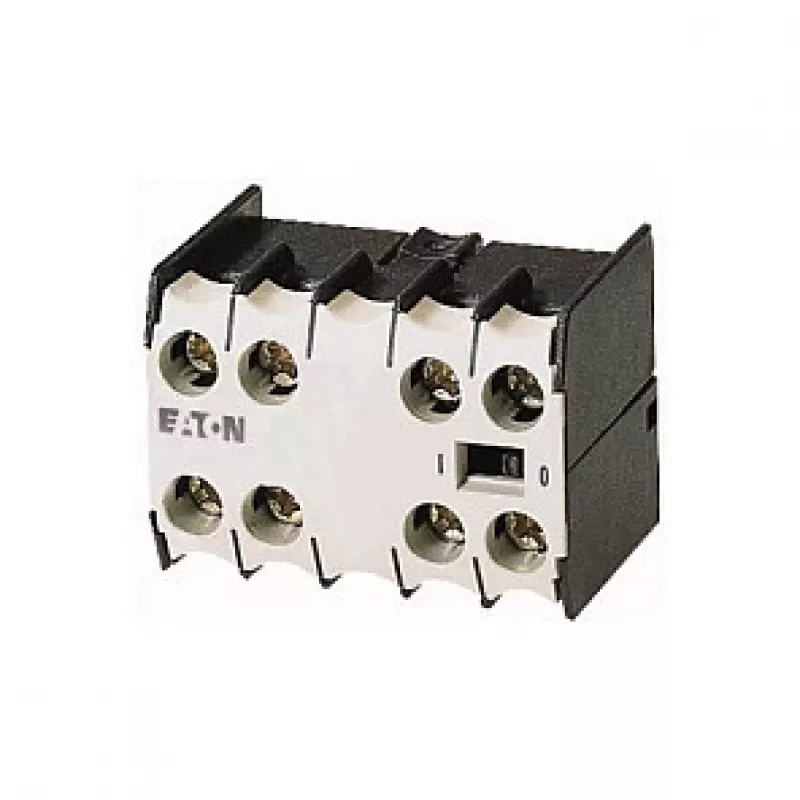

Eaton 22DILE pagalbinis kontaktų blokas 2NO+2NC su varžtų gnybtais, montuojamas priekyje DIL E kontaktoriams

Pirmas dalykas, kurį pastebėsite paėmę į rankas Eaton 22DILE pagalbinį kontaktų bloką – tvirta, kompaktiška konstrukcija, sukurta taip, kad puikiai derėtų prie DIL E serijos kontaktorių. Tačiau tikrasis šio bloko privalumas – jo 2NO+2NC kontaktų konfigūracija. Vietoj įprasto vieno kontakto, čia gausite du normaliai atvirus ir du normaliai uždarus kontaktus, tad vienu bloku galėsite valdyti ir signalizuoti be papildomų laidų ar komponentų. Varžtų gnybtai užtikrina patikimą sujungimą su 0,75–2,5 mm² laidais, o tai ypač svarbu vibruojančiose pramoninėse skydinėse.

Privalumai, kuriuos įvertinsite

• 4 polių pagalbinis kontaktų blokas: 2 NO + 2 NC lanksčiai valdymo logikai
• Tiesioginis montavimas ant Eaton DIL E kontaktorių – be įrankių ar adapterių
• Varžtų gnybtai su plačiu užveržimo diapazonu (0,75–2,5 mm²) patikimam prijungimui
• Atlaiko iki 690 V kintamosios / 220 V nuolatinės įtampos, 6 kV impulsinė įtampa – tvirtas perjungimas
• Kompaktiški matmenys (45 × 86 × 58 mm) tinka standartiniam 45 mm kontaktoriaus pločiui
• IP20 apsauga nuo prisilietimo ir -25 iki +60 °C darbinė temperatūra – atšiaurioms aplinkoms

Kaip tai veikia kasdien

Technikai įvertins, kaip greitai 22DILE užsifiksuoja ant DIL E kontaktoriaus priekio, paversdamas paprastą galios perjungimo įrenginį visaverčiu valdymo tašku. 2NO+2NC išdėstymas padengia dažniausius scenarijus: vienas NO – veikimo grįžtamajam signalui, kitas NO – blokavimui, vienas NC – gedimo signalui, o kitas NC – saugos grandinei. Viskas iš vieno bloko. Varžtų gnybtai yra patogiai pakreipti, kad juos būtų galima lengvai pasiekti standartiniu atsuktuvu, o aiškūs žymėjimai ant korpuso apsaugo nuo klaidų montuojant ar modernizuojant skydus. Kadangi kontaktai skirti tiek AC-15, tiek DC-13 apkrovoms, tą patį bloką galite naudoti variklių valdymo grandinėse, PLC įėjimuose ir relinėje logikoje be papildomų derinimų.

Pilna specifikacija

• Kontaktų konfigūracija: 2 normaliai atviri (NO) + 2 normaliai uždari (NC)
• Polių skaičius: 4 polių
• Prijungimo tipas: varžtų gnybtai
• Montavimas: priekinis, ant Eaton DIL E kontaktorių
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (AC-15, 400 V): 3 A
• Vardinė darbinė srovė (DC-13, 24 V): 1 A
• Vardinė darbinė įtampa (Ue): iki 690 V kintamosios / 220 V nuolatinės
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Gnybtų talpa (vientisas laidas): 0,75–2,5 mm²
• Gnybtų talpa (lankstus laidas su antgaliu): 0,75–2,5 mm²
• Standartai: IEC/EN 60947-5-1
• Serija: 22DILE
• Produkto tipas: pagalbinis kontaktų blokas

Pabaigai

Skydų gamintojams ir priežiūros komandoms, kurioms reikia patikimų pagalbinių kontaktų neperkraunant medžiagų sąrašo, Eaton 22DILE siūlo patikrintą, kompaktišką sprendimą, kuris puikiai integruojasi su DIL E serija.
