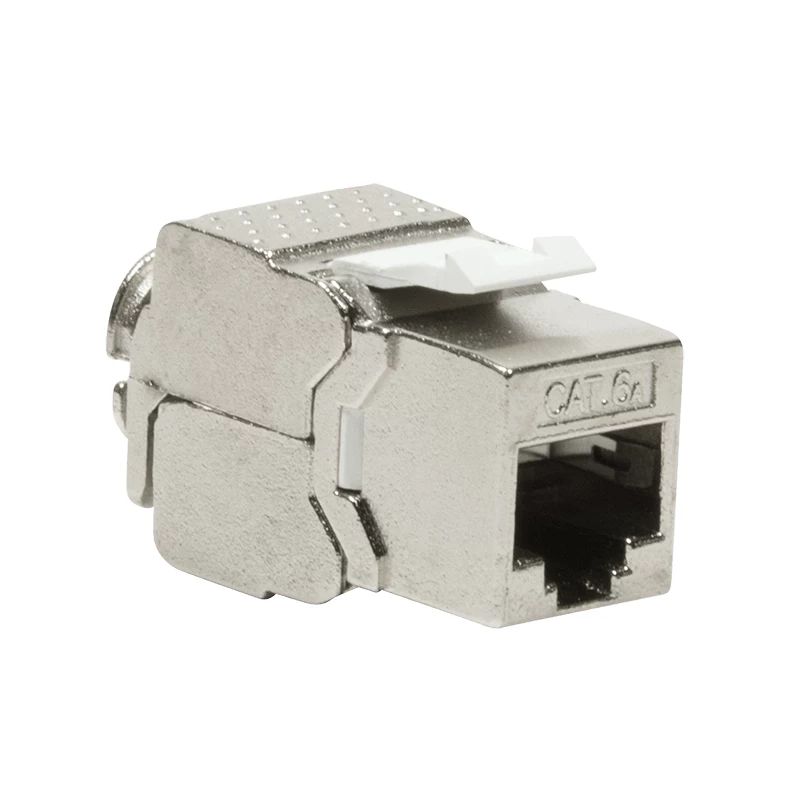

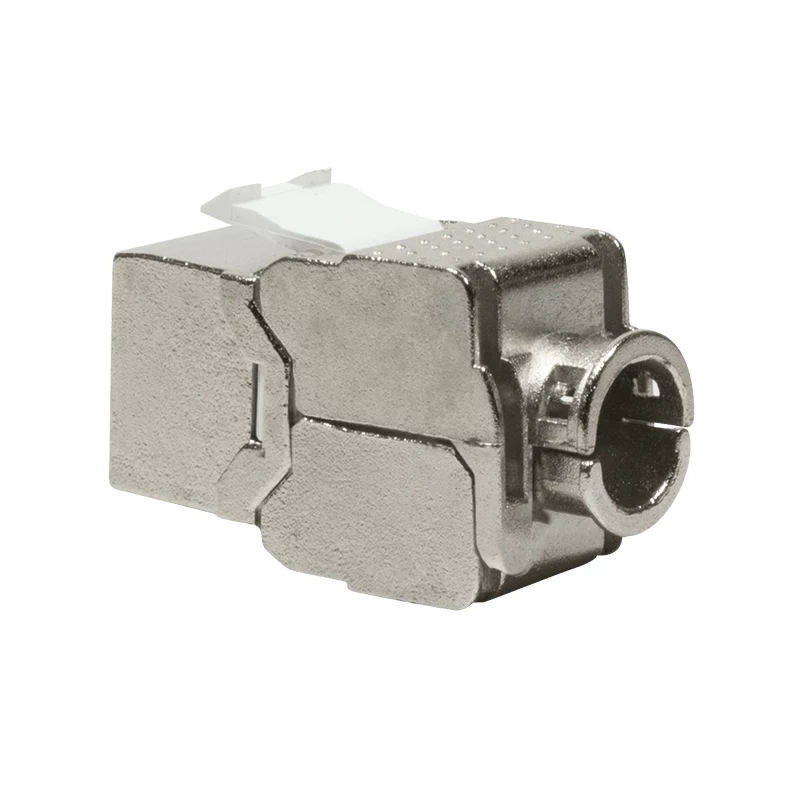

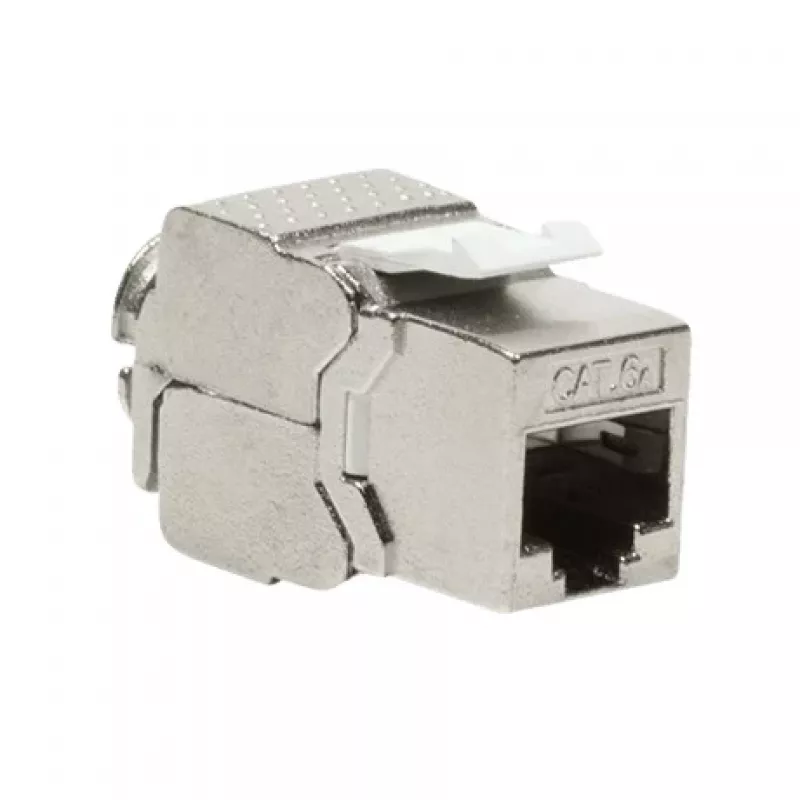

DSIT CAT6a STP Keystone Jack Toolless RJ45 modulis

Kai reikia stabilaus 10 gigabitų ryšio, o laiko montuoti nedaug, DSIT CAT6a STP keystone modulis išsprendžia abi problemas. Jis užtikrina 500 MHz dažnį ir ekranuotą vytos poros konstrukciją, kuri pašalina trikdžius ir kryžminius trukdžius. Geriausia dalis – nereikia jokio spaudimo įrankio: laidus įspaudžiate į spalvomis pažymėtus lizdus ir uždarote dangtelį. Tai tarsi „spausk ir užfiksuok“ – paprasta ir patikima.

Kam jis skirtas

Šis modulis – tikras išsigelbėjimas tiems, kas įsirenginėja biuro tinklą, namų sistemą ar duomenų centrą. Jis tinka į standartines keystone plokštes, skydelius ir montavimo dėžutes, tad galėsite sukurti tvarkingą ir modulinę kabelių sistemą. Palaiko T568A ir T568B schemas, tad be problemų įsilies į jau esamą infrastruktūrą.

Kuo jis išsiskiria

• Montavimas be įrankių – nereikia spaudimo įtaiso, tik įspausti ir uždaryti.
• Visa CAT6a galia – iki 10 Gbps sparta ir 500 MHz dažnis.
• Stipri ekranacija – cinko lydinio korpusas ir STP konstrukcija mažina pašalinius trukdžius.
• Auksuoti kontaktai – 50 µm aukso sluoksnis ant fosforinės bronzos apsaugo nuo korozijos ir užtikrina mažą kontaktinę varžą.
• Platus suderinamumas – tinka 22–26 AWG viengysliai arba vyti laidai, telpa į visus standartinius keystone lizdus.

Pagrindinės specifikacijos

• Jungtis: RJ45 moteriška, 8P8C.
• Kabelio kategorija: CAT6a.
• Ekranavimas: STP (ekranuota vytos poros).
• Gnybtai: be įrankių IDC, spalvomis pažymėti T568A/B.
• Duomenų sparta: iki 10 Gigabit Ethernet.
• Dažnis: 500 MHz.
• Kontaktų danga: 50 µm aukso ant fosforinės bronzos.
• Korpusas: cinko lydinio ekranuotas, ABS plastiko priekis.
• Laido skerspjūvis: 22–26 AWG viengyslis arba vytas.
• Izoliacijos varža: >500 MΩ.
• Dielektrinė įtampa: 1000V AC RMS, 60Hz, 1 minutė.
• Darbinė temperatūra: -10°C iki 60°C.
• Sertifikatai: RoHS, CE.

Kaip naudoti

Pirmiausia atidarykite dangtelį, įstatykite laidus pagal T568A arba T568B spalvų kodą, tada uždarykite dangtelį – ir viskas. Modulis paruoštas montavimui į sieninę plokštę ar skydelį. Dėl ekranuoto korpuso jį verta naudoti ten, kur yra elektromagnetinių trikdžių – pavyzdžiui, šalia maitinimo kabelių ar pramoninėje aplinkoje.

Patarimas: jei montuojate kelis modulius, pažymėkite kiekvieną laidą ar prievadą – taip sutaupysite laiko ateityje, kai reikės ieškoti konkrečios jungties. Be to, nepamirškite, kad CAT6a kabelis turi būti tinkamai įžemintas, kad ekranavimas veiktų efektyviai.
