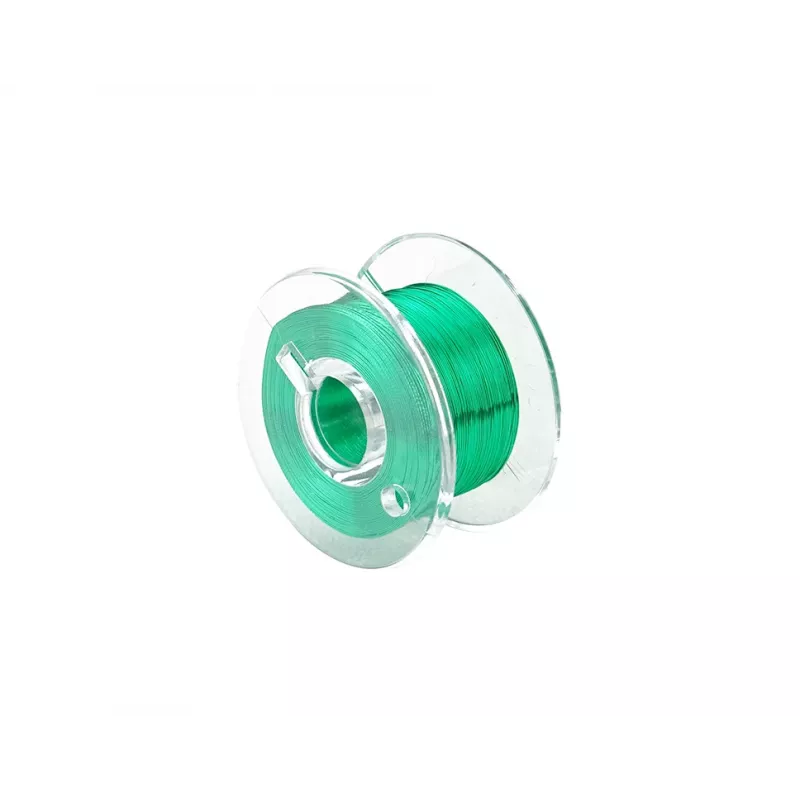

Donau Elektronik LD10-4 emaliuota varinė viela, 0,10 mm išorinis skersmuo, 100 m, poliuretano izoliacija, lituojama, 155°C, AWG 40

Kai reikia tiksliai suvynioti ritę, pataisyti transformatorių ar pasigaminti induktorių, įprasta viela netinka – reikia emaliuotos varinės vielos, kuri būtų tinkamo skersmens, patikimai izoliuota ir lengvai lituojama. Donau Elektronik LD10-4 – būtent tokia: 100 metrų ritė vientisos elektrolitinės varinės vielos su poliuretano emaliu, paruošta patiems reikliausiems elektronikos projektams.

Kam skirta

Ši viela puikiai tinka mėgėjams, remonto meistrams ir inžinieriams, dirbantiems su varikliais, relėmis, solenoidais, RF ritėmis ir mažais transformatoriais. Jos 0,10 mm išorinis skersmuo (apie AWG 40) tinka miniatiūrinėms apvijoms, kur svarbus kiekvienas milimetras ir tikslumas.

Pagrindinės savybės

• Didelio grynumo elektrolitinė varinė šerdis užtikrina puikų laidumą
• Poliuretano emalio izoliacija – lituojama tiesiogiai, nereikia nuimti izoliacijos
• 155 °C temperatūrinė klasė (F klasė) – patikimas darbas įkaitusioje aplinkoje
• Vieno sluoksnio izoliacija (1 klasė), minimalus dielektrinis stipris 500 V
• Atitinka IEC 60317-20 / DIN EN 60317-20 standartus
• Tiekiama ant patogios ritės, kad viela nesusipainiotų

Specifikacijos

• Laidininko medžiaga: elektrolitinis varis
• Izoliacijos medžiaga: poliuretano emalis
• Išorinis skersmuo (su izoliacija): 0,10 mm
• Laidininko skersmuo (nuogas varis): 0,08 mm
• Vielos storis: apie AWG 40
• Ilgis: 100 m
• Laidininko skerspjūvio plotas: 0,0050 mm²
• Nuolatinės srovės varža vienam metrui: apie 3,34 Ω/m
• Temperatūrinė klasė: 155 °C (F klasė)
• Izoliacijos klasė: 1 (vieno sluoksnio)
• Dielektrinis stipris (minimalus): 500 V
• Lituojamumas: lituojama tiesiogiai
• Gijų skaičius: 1 (vientisa šerdis)
• Izoliacijos spalva: permatoma / gintarinė
• Pakuotė: ritė

Kaip naudoti

Lituodami naudokite ploną antgalį ir vidutinę temperatūrą (350–400 °C), kad nepažeistumėte emalio. Aukšto dažnio grandinėse vyniokite tvirtai ir tolygiai – taip sumažinsite parazitinę talpą. Laikykite ritę sausoje vietoje, kad varis neoksiduotųsi.

Patarimas: prieš lituodami, jei reikia, lengvai nuvalykite vielos galą švitriniu popieriumi – taip užtikrinsite geresnį kontaktą. Saugokite ritę nuo drėgmės ir tiesioginių saulės spindulių.
