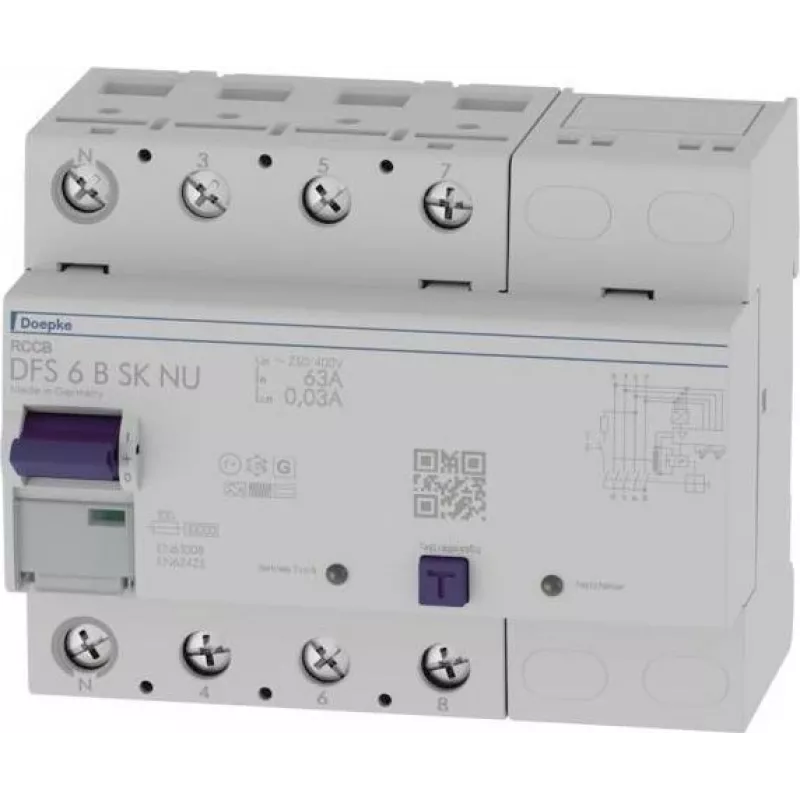

Doepke DFS6 063-4/0,03-B SK NU liekamosios srovės automatinis jungiklis 4 polių 63A 30mA B tipo 09144899

Kai elektros sistemoje dirba dažnio keitikliai, UPS įrenginiai ar įkrovimo stotelės, atsiranda lygiosios nuolatinės srovės nuotėkio srovės, kurių standartiniai RCD neaptinka. Doepke DFS6 063-4/0,03-B SK NU yra B tipo liekamosios srovės automatinis jungiklis, skirtas AC, pulsuojančiai DC ir lygiajai DC nuotėkio srovėms stebėti, užtikrinantis patikimą atjungimą šiuolaikinėse instaliacijose. Vardinė srovė 63 A ir nuotėkio veikimo srovė 30 mA – šis 4 polių įrenginys saugo žmones ir įrangą nuo įžeminimo gedimų trifaziuose tinkluose iki 230/400 V AC.

Kam skirtas

Elektrikams ir skydų montuotojams, dirbantiems komerciniuose ar pramoniniuose projektuose, kur yra netiesinių apkrovų – EV įkrovimo infrastruktūra, fotovoltinės sistemos ar mašinos su reguliuojamo greičio pavaromis – patiks patikimas veikimas ir paprastas DIN bėgelio montavimas. Taip pat tinka senesniems skirstomiesiems skydams atnaujinti, kai reikia papildomos apsaugos nuo DC nuotėkio srovių.

Pagrindinės savybės

• B tipo nuotėkio srovės aptikimas: reaguoja į AC, pulsuojančią DC ir lygiąją DC nuotėkio srovę iki 30 mA.
• 63 A vardinė srovė ir 4 polių konfigūracija trifaziams ir neutraliam tinklui.
• Kompaktiškas 4 modulių plotis (72 mm) taupo vietą DIN bėgelyje.
• Didelis trumpojo jungimo atsparumas 10 kA reiklioms instaliacijoms.
• Impulsinės srovės atsparumas 3 kA (8/20 µs) sumažina klaidingus suveikimus dėl pereinamųjų viršįtampių.
• Sraigtiniai gnybtai priima laidininkus nuo 1,5 iki 50 mm², užtikrinant saugius sujungimus.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +40 °C atšiaurioms sąlygoms.
• Atitinka EN 61008-1 ir VDE 0664-10 standartus.

Specifikacijos

• Prietaiso tipas: liekamosios srovės automatinis jungiklis (RCCB)
• Polių skaičius: 4
• Vardinė srovė (In): 63 A
• Vardinė nuotėkio srovė (IΔn): 30 mA
• Nuotėkio srovės tipas: B
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Vardinė trumpojo jungimo srovė (Icn): 10 kA
• Impulsinės srovės atsparumas: 3 kA (8/20 µs)
• Montavimas: DIN bėgelis (EN 60715)
• Modulių plotis: 4 moduliai (72 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (sumontuotas)
• Darbinė temperatūra: -25 °C iki +40 °C
• Gnybtų talpa: 1,5 - 50 mm²
• Standartai: EN 61008-1, VDE 0664-10

Patarimai

Visada patikrinkite, ar priešsrovės apsauga suderinta su RCCB vardine trumpojo jungimo galia. Instaliacijose su didelėmis nuotėkio srovėmis apsvarstykite selektyvaus (su laiko uždelsimu) RCCB naudojimą prieš srovę. Montuokite įrenginį vietoje su pakankama ventiliacija, kad būtų išlaikytas nurodytas darbinės temperatūros diapazonas.
