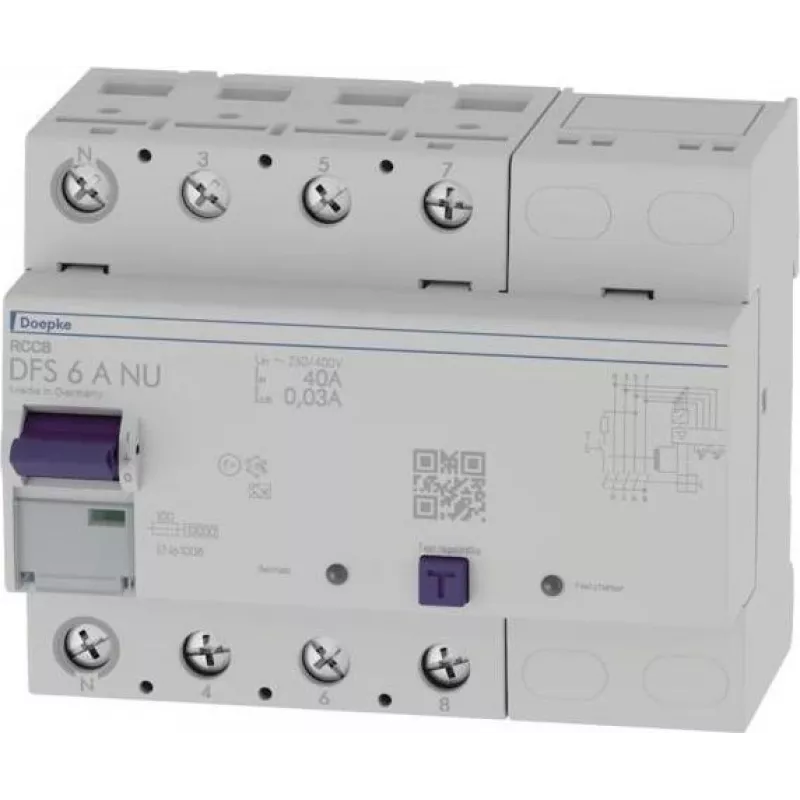

Doepke DFS6 040-4/0.03-A NU liekamosios srovės automatinis jungiklis (RCCB) 4 polių 40A 30mA A tipo 09134801

Kai elektros grandinėje įvyksta nuotėkis, kiekviena sekundė gali kainuoti brangiai. Doepke DFS6 040-4/0.03-A NU suveikia akimirksniu – vos 30 mA nuotėkio srovės pakanka, kad būtų atjungta grandinė ir apsaugoti tiek žmonės, tiek įranga. Šis keturių polių įrenginys skirtas tiems, kam reikia patikimos apsaugos trifazėse sistemose su neutraliu laidu.

Kodėl verta rinktis

• Didelė 40 A vardinė srovė leidžia apsaugoti galingus vartotojus
• 30 mA jautrumas užtikrina momentinį atjungimą pavojingo nuotėkio atveju
• Keturi poliai – tinka trifazėms grandinėms su nuliniu laidu
• A tipo charakteristika reaguoja į sinusinius kintamosios srovės ir pulsuojančius nuolatinės srovės nuotėkius, todėl tinka grandinėms su elektronine įranga
• 250 A impulsinės srovės atsparumas (8/20 µs) apsaugo nuo klaidingų suveikimų
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +60 °C
• Standartizuotas DIN bėgelio montavimas (EN 60715)

Techniniai duomenys

• Polių skaičius: 4
• Vardinė srovė (In): 40 A
• Vardinė liekamoji srovė (IΔn): 0,03 A (30 mA)
• Liekamosios srovės tipas: A
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Vardinė trumpojo jungimo srovė: 10 kA
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Montavimas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (įrengus)
• Darbinė temperatūra: -25 °C iki +60 °C
• Gnybtų talpa: 1,5 – 50 mm²
• Atsparumas impulsinei srovei: 250 A (8/20 µs)
• Vardinė perjungimo galia: 500 A
• Suveikimo charakteristika: momentinė
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Standartas: EN 61008

Kam tinka

Šis liekamosios srovės automatinis jungiklis skirtas naudoti pramoniniuose ir komerciniuose skirstomuosiuose skydeliuose, kur reikalinga patikima apsauga nuo elektros nuotėkio. Jis puikiai tinka trifazėms grandinėms su jautria elektronika, varikliais ar kitais įrenginiais, galinčiais sukelti pulsuojančius nuolatinės srovės nuotėkius. Dėl 40 A vardinės srovės jis gali apsaugoti galingus vartotojus, o 30 mA jautrumas užtikrina asmenų apsaugą nuo elektros smūgio.

Kaip naudoti

Įrenginys montuojamas ant standartinio DIN bėgelio skirstomajame skydelyje. Prieš montavimą būtinai atjunkite maitinimą. Prijunkite fazinius laidus prie 1, 3, 5 gnybtų, o nulinį – prie 7 gnybto (arba atitinkamai pagal schemą). Išėjimo grandinė jungiama prie 2, 4, 6 ir 8 gnybtų. Įsitikinkite, kad laidininkų skerspjūvis atitinka gnybtų talpą (1,5–50 mm²). Sumontavę patikrinkite veikimą paspausdami testavimo mygtuką – jungiklis turi išsijungti. Reguliariai tikrinkite įrenginio būklę ir testuokite ne rečiau kaip kartą per mėnesį.

Mūsų nuomonė

Doepke DFS6 040-4/0.03-A NU yra patikimas pasirinkimas ten, kur reikia apsaugoti tiek didelius krūvius, tiek jautrią įrangą. Jo tvirta konstrukcija ir atitikimas EN 61008 standartui užtikrina ilgaamžiškumą ir saugumą. Rekomenduojame montuoti profesionalams, tačiau su tinkamomis žiniomis jį galima įrengti ir savarankiškai.
