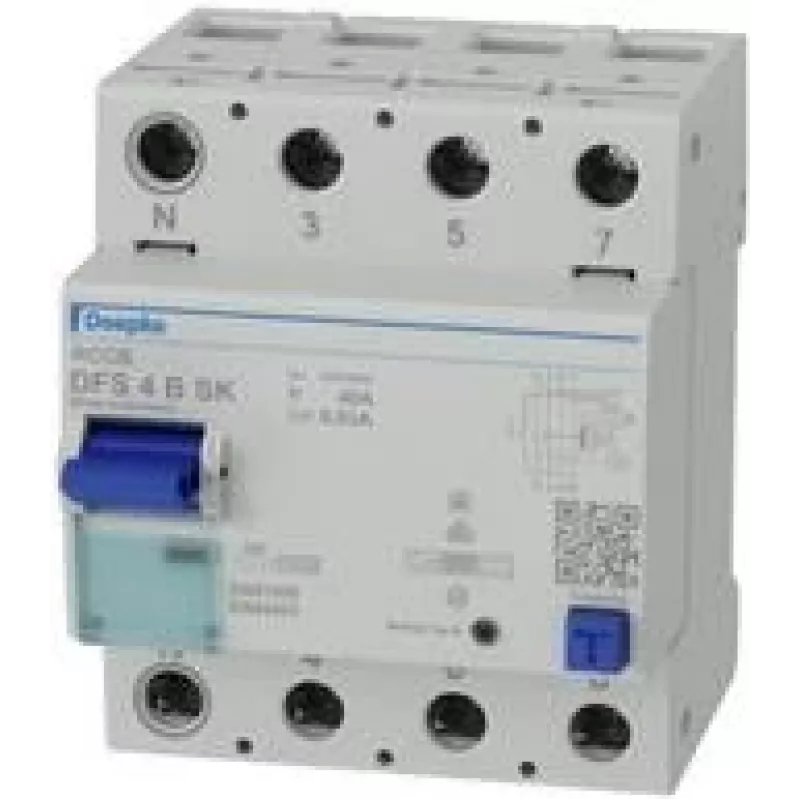

Doepke DFS4 100-4/0.30-B SK liekamosios srovės automatinis jungiklis (RCCB), 4 polių, 100 A, 300 mA, B tipo 09166998

Kai trifazėse pramoninėse linijose atsiranda nuotėkio srovė, kuri gali sugadinti įrangą ar sukelti gaisrą, reikia patikimos apsaugos. Doepke DFS4 100-4/0.30-B SK liekamosios srovės automatinis jungiklis (RCCB) skirtas būtent tokioms situacijoms – jis apsaugo nuo žemės gedimo srovių ir užtikrina saugų darbą net ten, kur yra dažnio keitiklių, UPS ar įkrovimo stotelių.

Kodėl verta rinktis

Šis 4 polių įrenginys, kurio vardinė srovė 100 A, o jautrumas 300 mA, puikiai tinka didelės galios grandinėms. B tipo klasifikacija reiškia, kad jis aptinka ir lygiasias nuolatinės srovės nuotėkio sroves, ir kintamąsias, ir pulsuojančias nuolatinės srovės nuotėkio sroves – tai būtina šiuolaikinei įrangai su lygintuvais ar dažnio keitikliais. Kompaktiškas 4 modulių korpusas taupo vietą DIN bėgelyje.

Kam tinka

• Pramoninių skirstomųjų tinklų trifazėms grandinėms apsaugoti
• Įrenginiams su dažnio keitikliais, UPS sistemomis ar elektromobilių įkrovimo infrastruktūra
• Komerciniams pastatams, kur reikalinga didelės srovės nuotėkio apsauga

Pagrindinės specifikacijos

• Vardinė srovė: 100 A
• Polių skaičius: 4
• Vardinė liekamoji srovė: 300 mA
• RCCB tipas: B
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Vardinė sąlyginė trumpojo jungimo srovė: 10 kA
• Vardinė liekamoji perjungimo galia: 1000 A
• Atsparumas impulsinėms srovėms: 3 kA (8/20 µs)
• Montavimo tipas: DIN bėgelis (EN 60715)
• Modulių skaičius: 4
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas)
• Gnybtų talpa: 1,5–50 mm² (vientisa), 1,5–35 mm² (suvyta)
• Darbinė temperatūra: nuo -25 iki +40 °C
• Išjungimo charakteristika: momentinė
• Standartai: VDE 0664-10, EN 61008-1

Kaip naudoti

Įrenginys montuojamas ant DIN bėgelio, prijungiamas prie trifazės grandinės. Dėl plačios gnybtų talpos tinka įvairių skerspjūvių laidams. Prieš montuodami įsitikinkite, kad grandinė atitinka reikalavimus, o darbus atlieka kvalifikuotas elektrikas.

Patarimas: reguliariai tikrinkite RCCB veikimą naudodami testavimo mygtuką – bent kartą per mėnesį. Tai užtikrins, kad prietaisas suveiks, kai to prireiks.
