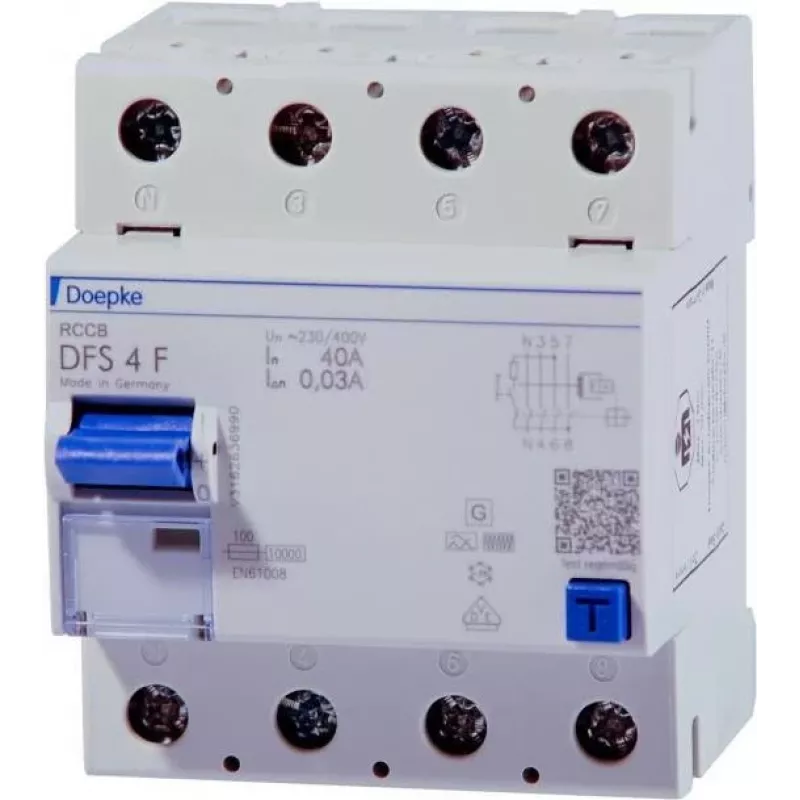

Doepke DFS4 063-4/0.03-F liekamosios srovės automatinis jungiklis (RCCB), 63 A, 4 polių, 30 mA, F tipo 09144820

63 A vardinė srovė ir 30 mA jautrumas – tai šio Doepke DFS4 063-4/0.03-F liekamosios srovės automatinio jungiklio (RCCB) esmė. F tipo įrenginys skirtas apsaugoti nuo pavojingų nuotėkio srovių, ypač ten, kur naudojami dažnio keitikliai, vienfaziai inverteriai ar kita įranga, generuojanti mišraus dažnio nuotėkio sroves. 4 polių konstrukcija leidžia saugiai prijungti tris fazes ir nulį, o DIN bėgelio montavimas palengvina įrengimą skirstomuosiuose skyduose.

Privalumai

• F tipo jautrumas: aptinka nuotėkio sroves iki 1000 Hz, todėl tinka grandinėms su dažnio keitikliais ir vienfaziais inverteriais, kur standartinis A tipo RCCB gali nesuveikti.
• Didelis atsparumas trumpojo jungimo srovėms (10 kA sąlyginė) ir impulsinėms srovėms (3 kA) užtikrina ilgaamžiškumą net sudėtingomis sąlygomis.
• Gnybtai priima 1,5–50 mm² laidininkus – paprasta prijungti tiek plonesnius, tiek storesnius kabelius.
• Kompaktiškas korpusas taupo vietą skirstomajame skyde.
• Atitinka EN 61008-1 ir VDE 0664-10 standartus – saugumas ir kokybė patvirtinti.

Kam tinka

• Trifazėms grandinėms su netiesinėmis apkrovomis: dažnio keitikliais, UPS sistemomis, elektroniniais balastais.
• Pramoniniams ir komerciniams skirstomiesiems skydams, kuriuose reikalinga patikima apsauga nuo įžeminimo gedimų.
• Įrenginiams, kuriuose atsiranda mišraus dažnio nuotėkio srovės – ten, kur A tipo RCCB gali nesuveikti.
• Vienfazių dažnio inverterių, medicinos įrangos ar IT sistemų maitinimo grandinėms apsaugoti.
• Naujoms ir rekonstruojamoms instaliacijoms pagal galiojančius elektros įrengimo reikalavimus.

Pagrindinės specifikacijos

• Vardinė srovė (In): 63 A
• Vardinė nuotėkio srovė (IΔn): 30 mA
• Polių skaičius: 4
• RCD tipas: F (jautrus kintamajai ir pulsuojančiai nuolatinei nuotėkio srovei, taip pat aukšto dažnio komponentams)
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Sąlyginė trumpojo jungimo srovė: 10 kA
• Vardinė perjungimo geba (IΔm): 1000 A
• Atsparumas impulsinėms srovėms: 3 kA
• Montavimas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (įrengus)
• Darbinė temperatūra: -25 °C iki +40 °C
• Gnybtų talpa: 1,5–50 mm²
• Standartai: EN 61008-1, VDE 0664-10

Kaip naudoti

Sumontuokite jungiklį ant DIN bėgelio skirstomajame skyde. Prijunkite fazinius laidus ir nulį prie atitinkamų gnybtų, laikydamiesi schemos. Įsitikinkite, kad viršutinė apsauga nuo viršsrovių atitinka 63 A apkrovą. Periodiškai tikrinkite veikimą naudodami integruotą testavimo mygtuką.

Rekomendacijos

Kad apsauga būtų visapusiška, derinkite šį RCCB su tinkamais Doepke serijos automatiniais jungikliais (MCB), užtikrinančiais apsaugą nuo viršsrovių ir nuotėkio srovių. Patikrinkite, ar viršutinis apsaugos nuo viršsrovių įtaisas yra tinkamai parinktas 63 A apkrovai. Reguliariai tikrinkite veikimą naudodami integruotą testavimo mygtuką.
