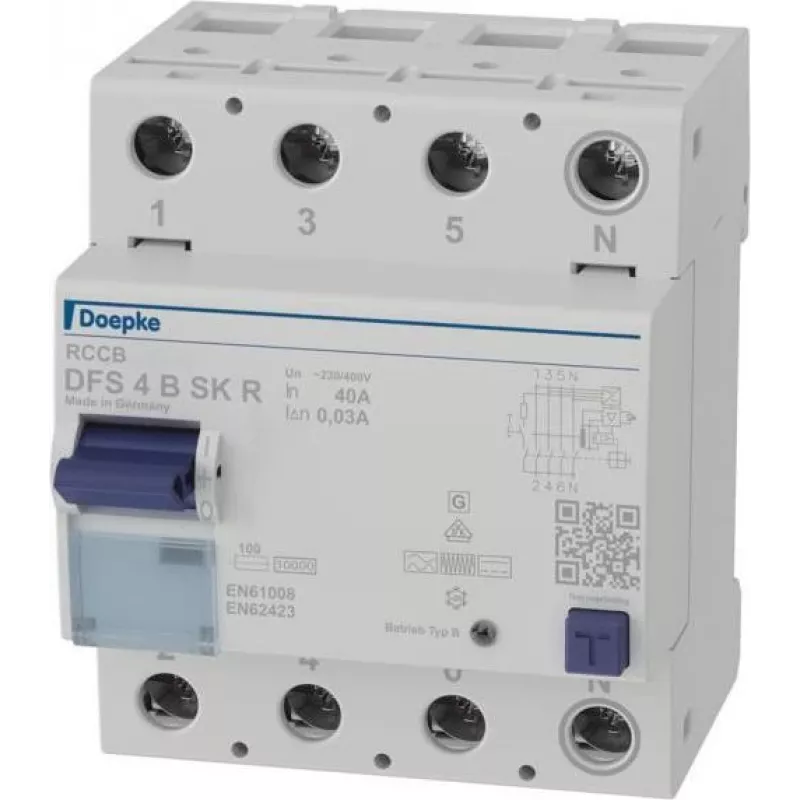

DOEPKE DFS4 040-4/0,03-B SK B tipo liekamosios srovės apsauginis įtaisas 4 polių 40A 30mA 230/400V AC 9134988

Kai namuose įrengiate elektromobilio įkroviklį, saulės elektrinę ar dažnio keitiklį, paprastas liekamosios srovės apsauginis įtaisas gali nepastebėti pavojingų nuolatinės srovės nuotėkių. DOEPKE DFS4 040-4/0,03-B SK su B tipo jutikliu reaguoja į visų rūšių liekamąją srovę – įskaitant lygiąją DC iki 2 kHz – ir užtikrina patikimą apsaugą ten, kur jos labiausiai reikia.

Kodėl verta rinktis B tipo apsaugą

Šis 4 polių įtaisas skirtas 40 A vardinei srovėjai ir 30 mA vardinei liekamajai srovei. Jis apsaugo nuo elektros smūgio ir gaisro rizikos net tada, kai grandinėje atsiranda lygioji nuolatinė srovė, kurios neaptinka įprasti AC ar A tipo įtaisai. Tai ypač svarbu šiuolaikinėse instaliacijose su elektroniniais komponentais.

Pagrindinės savybės

• B tipo jutiklis – aptinka visas liekamąsias sroves, įskaitant lygiąją DC, todėl tinka sudėtingoms sistemoms.
• Kompaktiškas 4 modulių plotis (72 mm) – taupo vietą DIN bėgelyje.
• Didelis atsparumas trumpojo jungimo srovei – 10 kA su tinkamu apsauginiu saugikliu.
• Atsparumas impulsinėms srovėms iki 3 kA – išvengiama klaidingų suveikimų.
• Nulinio laidininko padėtis dešinėje – standartizuotas prijungimas.

Techniniai duomenys

• Polių skaičius: 4
• Vardinė srovė (In): 40 A
• Vardinė liekamoji srovė (IΔn): 30 mA
• Vardinė įtampa (Un): 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Vardinė perjungimo galia: 500 A
• Trumpojo jungimo atsparumo srovė (Inc): 10 kA (su apsauginiu saugikliu)
• Atsparumas impulsinėms srovėms: 3 kA
• Montavimas: DIN bėgelis (EN 60715)
• Modulių plotis: 4 moduliai (72 mm)
• Gnybtai: varžtiniai
• Gnybtų talpa: 1,5–50 mm² (standus), 1,5–35 mm² (lankstus)
• Darbinė temperatūra: nuo -25 °C iki +40 °C
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (sumontuotas)
• Standartai: VDE 0664-10, EN 61008-1, VDE 0664-40, EN 61008-2-1, IEC 61008-1, IEC 61008-2-1

Kam tinka

Šis įtaisas rekomenduojamas namų savininkams, kurie diegia elektromobilių įkrovimo stoteles, saulės elektrines su inverteriais arba kitus įrenginius su DC komponentais. Taip pat tinka tiems, kurie atnaujina seną instaliaciją ir nori užtikrinti, kad apsauga atitiktų šiuolaikinius reikalavimus.

Kaip naudoti

Įtaisas montuojamas ant standartinio DIN bėgelio skirstomojoje dėžutėje. Prijungimas atliekamas varžtiniais gnybtais, laikantis poliškumo ir nulinio laidininko padėties dešinėje. Prieš montuodami įsitikinkite, kad grandinė atjungta nuo maitinimo. Rekomenduojama naudoti kartu su tinkamu apsauginiu saugikliu, užtikrinančiu 10 kA trumpojo jungimo atsparumą.

Patarimas: jei instaliacijoje yra elektromobilio įkroviklis ar saulės inverteris, B tipo apsauga yra būtina – ji apsaugos nuo pavojingų DC nuotėkių, kurių neaptinka pigesni A tipo įtaisai. Reguliariai tikrinkite įtaiso veikimą paspausdami testavimo mygtuką bent kartą per mėnesį.
