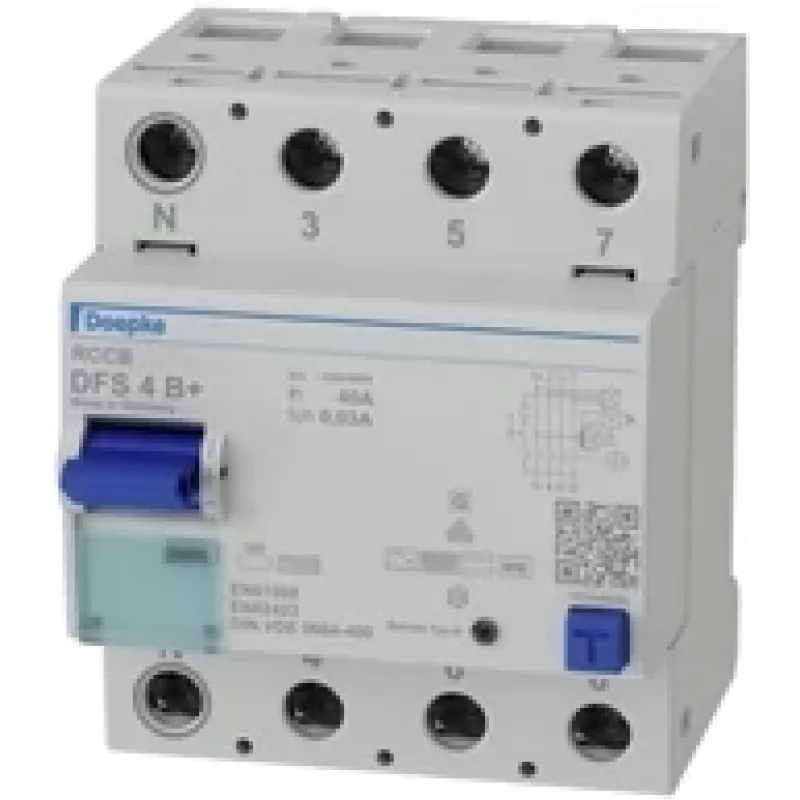

Doepke DFS 4 040-4/0.03-B+ visų srovių jautrus RCCB, 4 polių, 40 A, 30 mA, B+ tipo 09134895

10 kA trumpojo jungimo atsparumas – tai vienas aukščiausių rodiklių tarp buitinių ir pusiau profesionalių liekamosios srovės apsaugos įtaisų. Doepke DFS 4 040-4/0.03-B+ yra visų srovių jautrus liekamosios srovės grandinės pertraukiklis (RCCB), kurio vardinė srovė siekia 40 A, o liekamosios srovės veikimo srovė – 30 mA. Skirtingai nuo standartinių AC ar A tipo prietaisų, B+ charakteristika leidžia aptikti lygiąją nuolatinę liekamąją srovę, todėl jis tinka grandinėms su trifaziais lygintuvais, dažnio keitikliais ar elektromobilių įkrovimo infrastruktūra.

Kodėl verta rinktis būtent šį modelį

• Visų srovių jautrus B+ tipas – užtikrina išsamesnę apsaugą nei AC ar A tipo įtaisai.
• 4 polių konstrukcija – skirta trifaziams tinklams.
• 30 mA liekamosios srovės vertė – apsaugo žmones nuo elektros smūgio ir sumažina gaisro riziką.
• Kompaktiškas 4 modulių plotis – lengvai telpa standartinėse DIN bėgelio spintose.
• Didelis 10 kA trumpojo jungimo atsparumas – patikimas net ir esant dideliems trumpojo jungimo srovės impulsams.

Kaip jis dirba kasdien

Šį RCCB montuokite ant 35 mm DIN bėgelio skirstomojoje spintoje. Gnybtai su varžtais priima laidininkus nuo 1,5 iki 50 mm², todėl užtikrinamas tvirtas ir saugus kontaktas. Prietaisas patikimai veikia plačiame temperatūrų diapazone nuo -25 °C iki +60 °C – tinka net ir sudėtingesnėms sąlygoms, pavyzdžiui, nešildomose patalpose ar pramoninėse zonose.

Techninės specifikacijos

• Vardinė srovė: 40 A
• Vardinė liekamoji srovė: 30 mA
• Polių skaičius: 4
• RCD tipas: B+ (visų srovių jautrus)
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50 Hz
• Trumpojo jungimo atsparumas: 10 kA
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Impulsinės srovės atsparumas: 3 kA
• Montavimo tipas: DIN bėgelis (35 mm)
• Gnybtų talpa: 1,5–50 mm²
• Modulių plotis: 4 moduliai (72 mm)
• Vardinė perjungimo galia: 500 A

Kam tai skirta

Šis įtaisas puikiai tinka namų savininkams, kurie turi trifazę įrangą, elektromobilių įkrovimo stoteles ar modernius buitinius prietaisus su dažnio keitikliais. Taip pat rekomenduojamas profesionalams elektrikams ir sistemų integratoriams, ieškantiems patikimo sprendimo sudėtingoms elektros instaliacijoms.

Patarimai montuotojams

Prieš montuodami įsitikinkite, kad skirstomojoje spintoje yra pakankamai vietos 4 moduliams. Visada atjunkite maitinimą prieš atlikdami bet kokius darbus. Periodiškai tikrinkite įtaiso veikimą paspausdami testavimo mygtuką – tai užtikrins, kad apsauga suveiks, kai jos prireiks. Jei turite elektromobilio įkrovimo stotelę, B+ tipo RCCB yra būtinas, nes įprastas A tipo įtaisas gali neaptikti nuolatinės liekamosios srovės.
