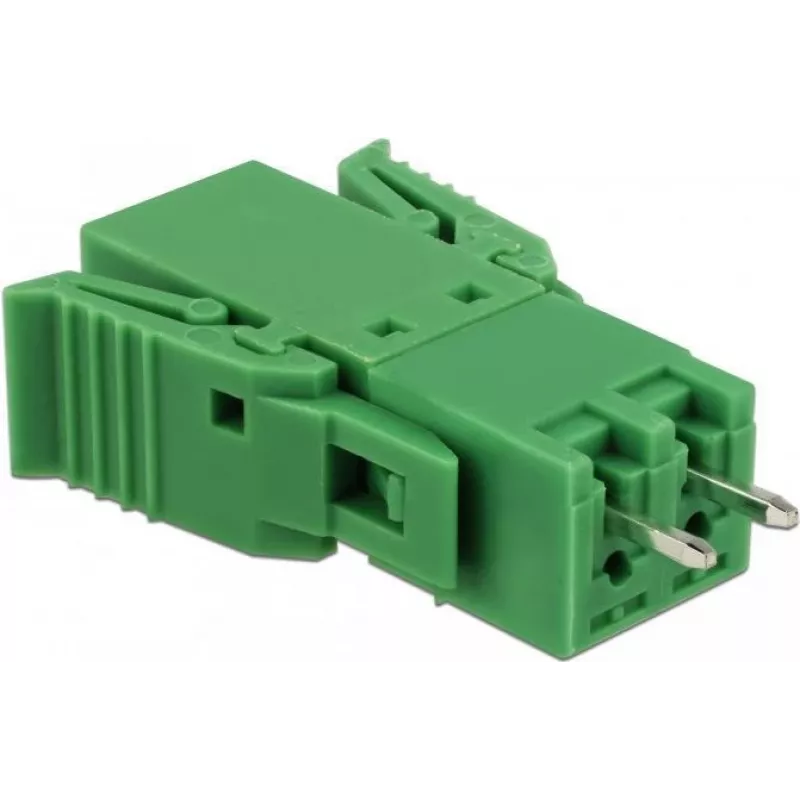

Delock terminalų blokų rinkinys PCB 2 kontaktų 3,81 mm žingsniu vertikalus (65968)

Šis Delock terminalų blokų rinkinys skirtas elektronikos meistrams, kurie savo PCB projektuose ieško patikimo ir tvirto laidų prijungimo sprendimo. Su 10 vienetų rinkiniu galėsite lengvai prijungti maitinimo ar signalo laidus prie plokštės – kiekvienas blokas užtikrina stabilų kontaktą net ir vibracijos sąlygomis.

Privalumai

Vertikali montavimo kryptis leidžia sutaupyti vietos plokštėje ir patogiai pasiekti varžtus. Varžtinis spaustukas tvirtai laiko laidus nuo 28 iki 16 AWG, o PA66 korpusas atlaiko temperatūrą nuo -40 °C iki 105 °C, todėl tinka įvairioms aplinkoms.

Kam tinka

• PCB prototipų kūrimui ir gamybai
• Pramoninėms valdymo plokštėms
• Maitinimo paskirstymo moduliams
• Signalų ir žemos įtampos laidų prijungimui

Pagrindinės specifikacijos

• Jungties tipas: terminalų blokas, 2 kontaktų
• Žingsnis: 3,81 mm
• Montavimo tipas: PCB, vertikalus
• Vardinė srovė: 8 A
• Vardinė įtampa: 300 V
• Laido skersmuo: 28 - 16 AWG (0,08 - 1,31 mm²)
• Laido nuėmimo ilgis: 5 - 6 mm
• Darbinė temperatūra: -40 °C iki 105 °C
• Korpuso medžiaga: PA66
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas, M2
• Spalva: žalia
• Kiekis rinkinyje: 10 vienetų

Naudojimo patarimai

Verždami varžtus, naudokite ne didesnį kaip 0,2 Nm sukimo momentą, kad nepažeistumėte terminalų bloko. Įsitikinkite, kad laidai nuimti 5-6 mm ilgiu – taip užtikrinsite optimalų kontaktą.
