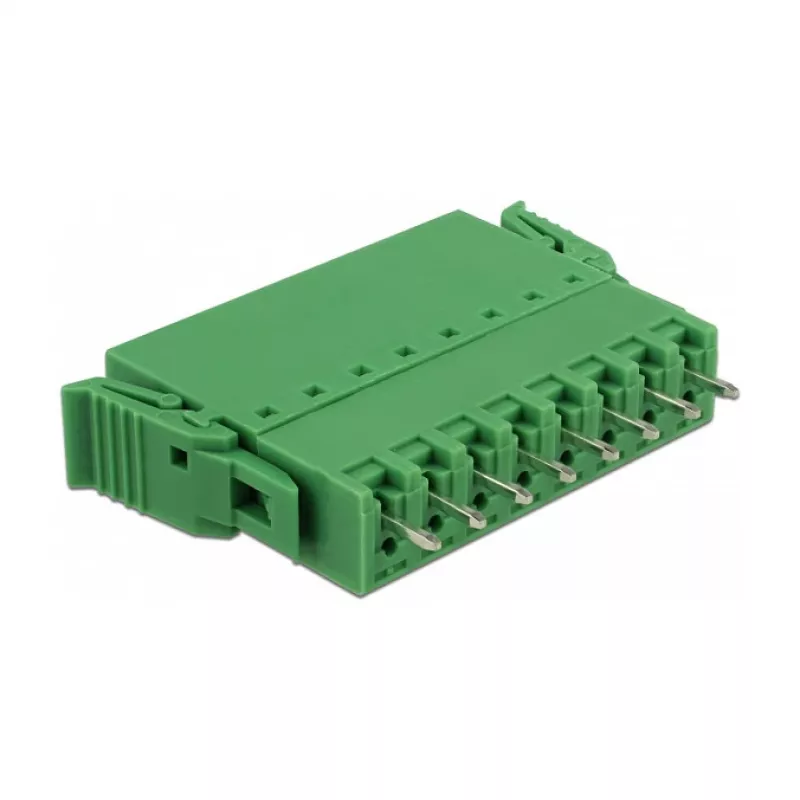

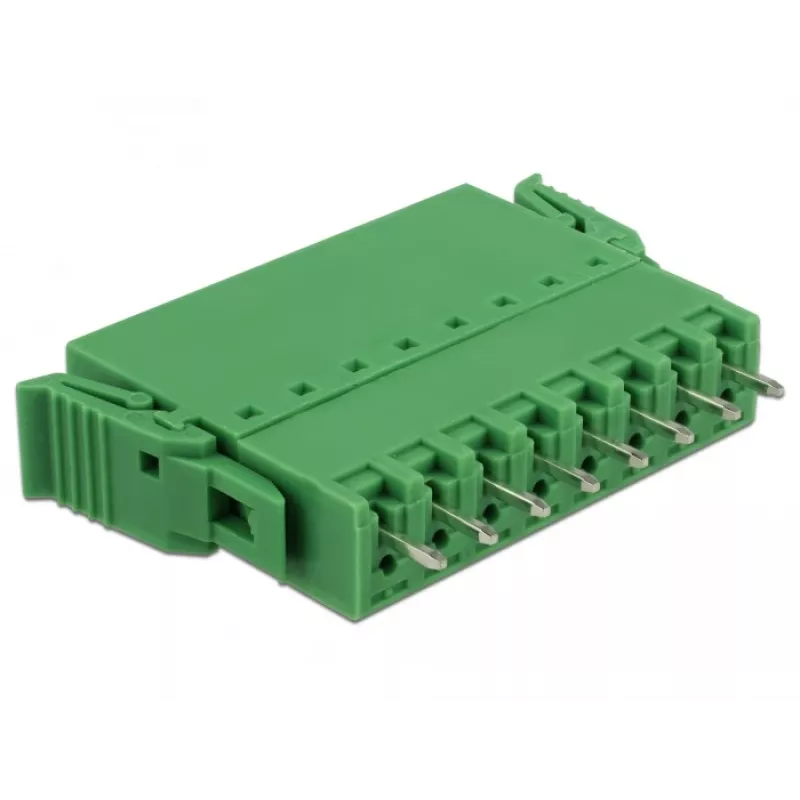

Delock PCB gnybtų blokų rinkinys 8 kontaktų 3,81 mm žingsniu vertikalus žalias (10 vienetų) 65974

Jei projektuojate ar taisote elektronikos plokštes, tvirtas ir patikimas gnybtų blokas yra būtinas. Delock 65974 rinkinyje rasite 10 vertikalių PCB gnybtų blokų, kurių kiekvienas turi 8 kontaktus ir 3,81 mm žingsnį – puikus sprendimas kompaktiškiems montažams.

Kodėl verta rinktis

• 8 kontaktai viename bloke, 10 blokų rinkinyje – užteks keliems projektams
• 3,81 mm žingsnis leidžia taupyti vietą plokštėje
• Vertikali orientacija – patogu jungti laidus net ir ankštoje vietoje
• Platus laidų diapazonas: nuo 28 iki 16 AWG (0,08–1,31 mm²)
• Atsparumas temperatūrai nuo -40 °C iki 105 °C – tinka įvairioms sąlygoms

Techninė informacija

• Žingsnis: 3,81 mm
• Kontaktų skaičius: 8
• Montavimas: per skylutes PCB
• Orientacija: vertikali
• Jungties tipas: varžtinis gnybtas
• Nominali srovė: 8 A
• Nominali įtampa: 300 V
• Laido matuoklis: 28–16 AWG
• Laido skerspjūvis: 0,08–1,31 mm²
• Darbinė temperatūra: -40 °C iki 105 °C
• Korpuso medžiaga: PA66 (UL94V-0)
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas
• Izoliacijos varža: 500 MΩ prie 500 V DC
• Atsparumas įtampai: 2000 V AC 1 minutę
• Varžto sukimo momentas: 0,2 Nm
• Spalva: žalia
• Kiekis rinkinyje: 10 vienetų

Kam tinka

Šie gnybtų blokai puikiai tinka tiek profesionalams, tiek mėgėjams, kuriantiems prototipus, remontuojantiems buitinę elektroniką ar tiesiog ieškantiems patikimo sprendimo laidų prijungimui prie plokštės. Dėl kompaktiško 3,81 mm žingsnio jie telpa net ir mažose plokštėse, o vertikali konstrukcija palengvina prieigą prie varžtų.

Kaip naudoti

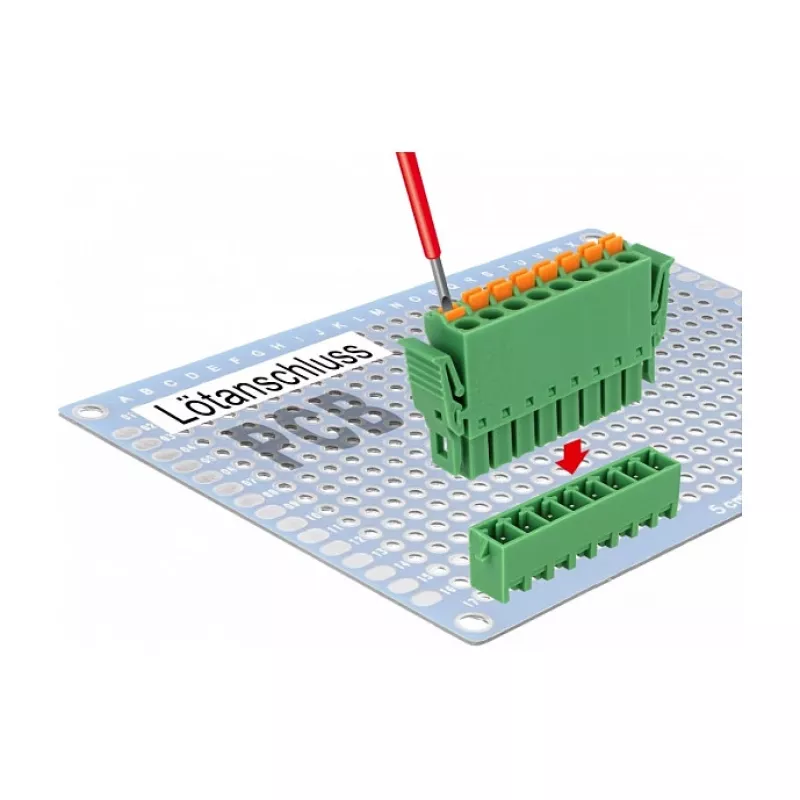

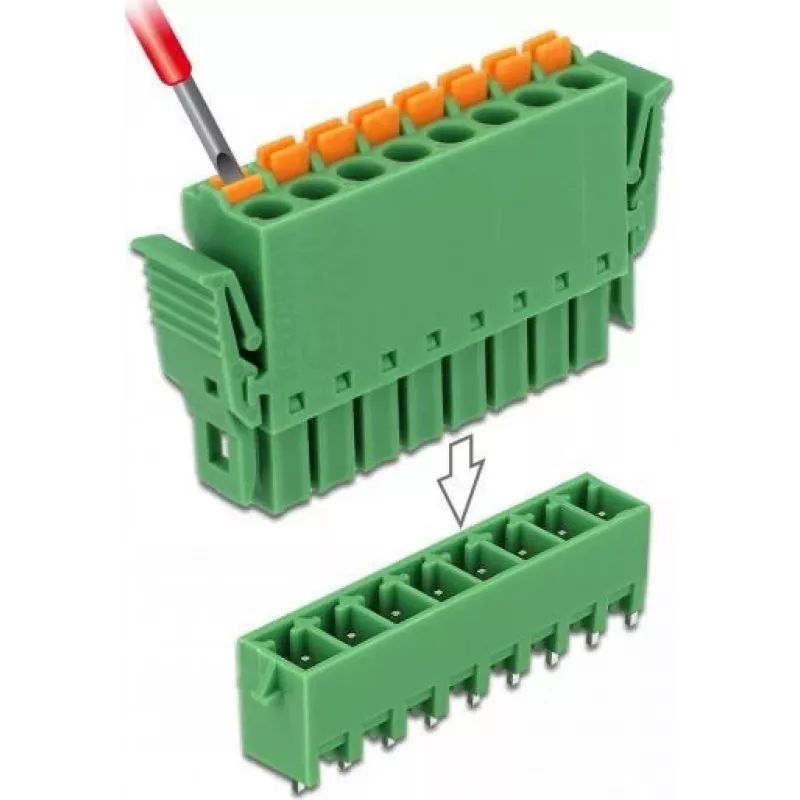

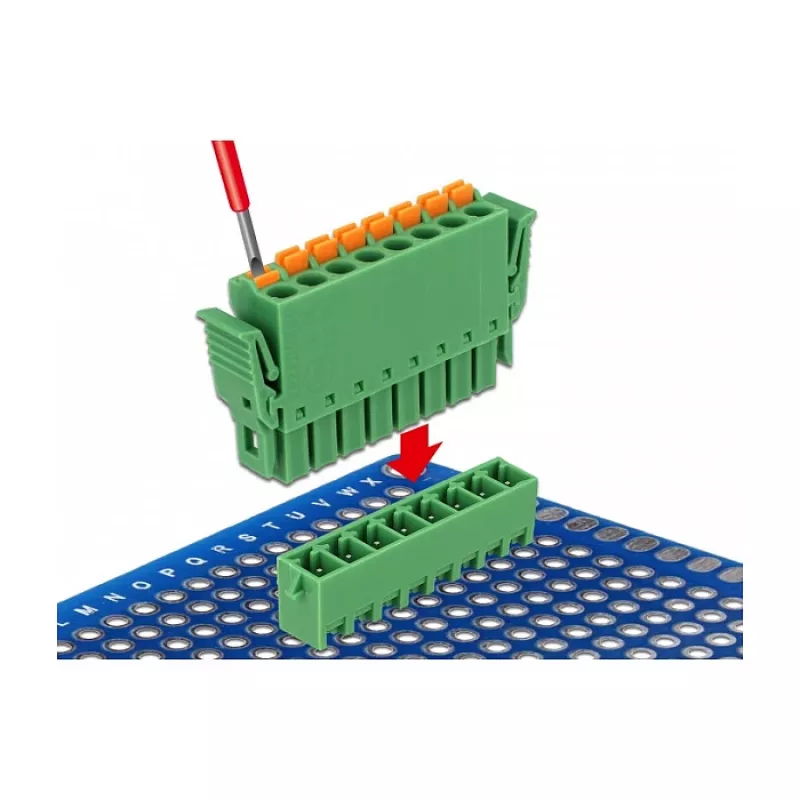

Blokai montuojami į plokštės skyles iš viršaus, o laidai tvirtinami varžtais. Rekomenduojame naudoti tinkamo skerspjūvio laidus ir užveržti varžtus 0,2 Nm jėga, kad būtų užtikrintas patikimas kontaktas. Prieš įjungdami maitinimą, patikrinkite, ar visi laidai tvirtai laikosi.

Patarimas: jei dažnai keičiate laidus, palikite šiek tiek laisvo laido galo, kad galėtumėte patogiai atlaisvinti varžtą. Taip pat nepamirškite, kad šie gnybtai skirti tik vidiniam naudojimui – saugokite juos nuo drėgmės ir tiesioginių mechaninių pažeidimų.
