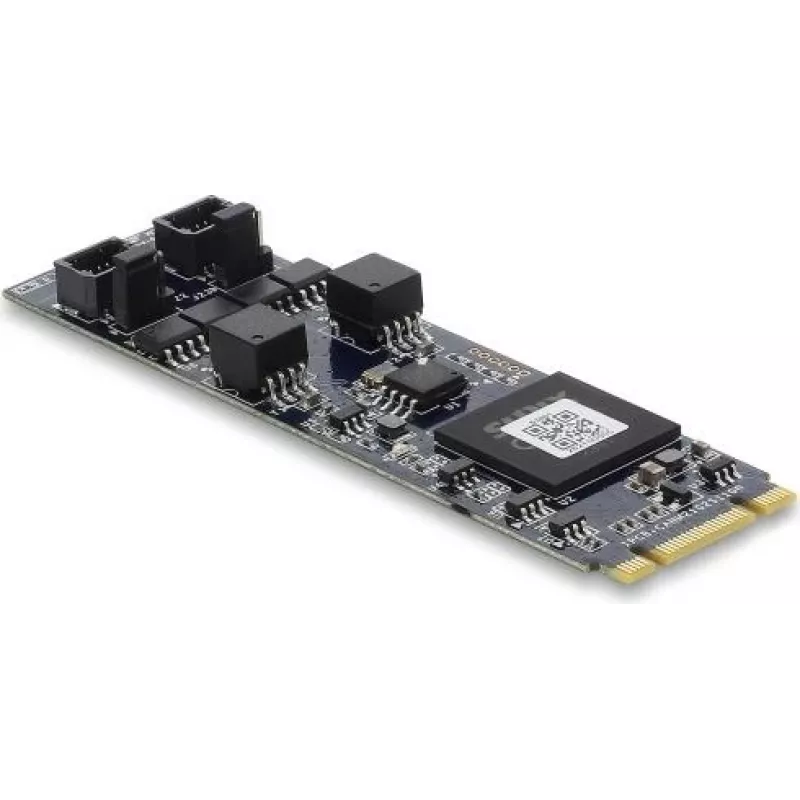

DELOCK CAN 2.0 / CAN FD sąsajos kortelė PCIe M.2 Key B+M į 2 x D-Sub 9 pin, iki 8 Mbps su galvanine izoliacija ir apsauga nuo viršįtampių

Kai jūsų kompiuteris turi tapti patikimu tiltu į pramoninius įrenginius ar automobilių elektroniką, DELOCK CAN 2.0 / CAN FD sąsajos kortelė įneša ramybės į kasdienį darbą. Nebereikia jaudintis dėl elektros triukšmų ar staigių įtampos šuolių – ši kortelė su 1 kV galvanine izoliacija ir apsauga nuo viršįtampių apsaugo jūsų sistemą net ir atšiauriausioje aplinkoje. Įdėjus ją į M.2 lizdą, gausite du CAN kanalus, kurie veikia iki 8 Mbps sparta, o tai leidžia sklandžiai bendrauti su įvairiausia įranga – nuo jutiklių iki ECU blokų.

Pagrindinės specifikacijos

• Host sąsaja: PCIe M.2 Key B+M (PCIe 3.0, atgal suderinama)
• Formato faktorius: M.2 2280
• CAN kanalų skaičius: 2
• Protokolai: CAN 2.0 A/B, CAN FD
• Maksimali duomenų sparta: 8 Mbps
• Išoriniai lizdai: 2 x D-Sub 9 pin (vyriški)
• Mikroschemų rinkinys: Microchip MCP2518FD, Microchip MCP2562FD
• Galvaninė izoliacija: 1 kV
• Apsauga nuo viršįtampių: taip
• ESD apsauga: iki 8 kV
• Pabaigos rezistorius: 120 omų (parenkamas džemperiu)
• Veikimo režimai: normalus, tik klausymas, kilpa
• LED indikatoriai: 2 x CAN būsenos LED
• Maitinimas: iš PCIe magistralės
• Palaikomos OS: Windows 10/11 (32/64 bitų), Linux branduolys 4.x ir naujesnis
• Darbinė temperatūra: nuo -40 °C iki 85 °C
• Drėgmė: 5–95 % (nekondensuojanti)

Kodėl verta rinktis

Ši kortelė pasižymi tvirta izoliacija ir apsauga, užtikrinančia stabilų CAN ryšį net elektriniu triukšmu užterštoje aplinkoje. M.2 formos faktorius taupo vietą kompaktiškose sistemose, o du kanalai leidžia vienu metu prisijungti prie kelių CAN tinklų. Platus darbinės temperatūros diapazonas daro ją tinkamą pramoniniam naudojimui.

Kam tinka

• Pramoninė automatika ir valdymo sistemos
• Automobilių diagnostika ir ECU programavimas
• Įterptinių sistemų kūrimas
• CAN magistralės stebėjimas ir analizė

Naudinga žinoti

Kortelė maitinama tiesiogiai iš PCIe magistralės, todėl nereikia išorinio maitinimo šaltinio. Palaikomos „Windows“ ir „Linux“ tvarkyklės. Parenkamas 120 omų pabaigos rezistorius supaprastina magistralės konfigūraciją.

Patarimas: prieš prijungdami įrenginius įsitikinkite, kad CAN magistralės pabaigos rezistorius yra tinkamai nustatytas – tai padės išvengti signalų atspindžių ir užtikrins stabilų ryšį.
