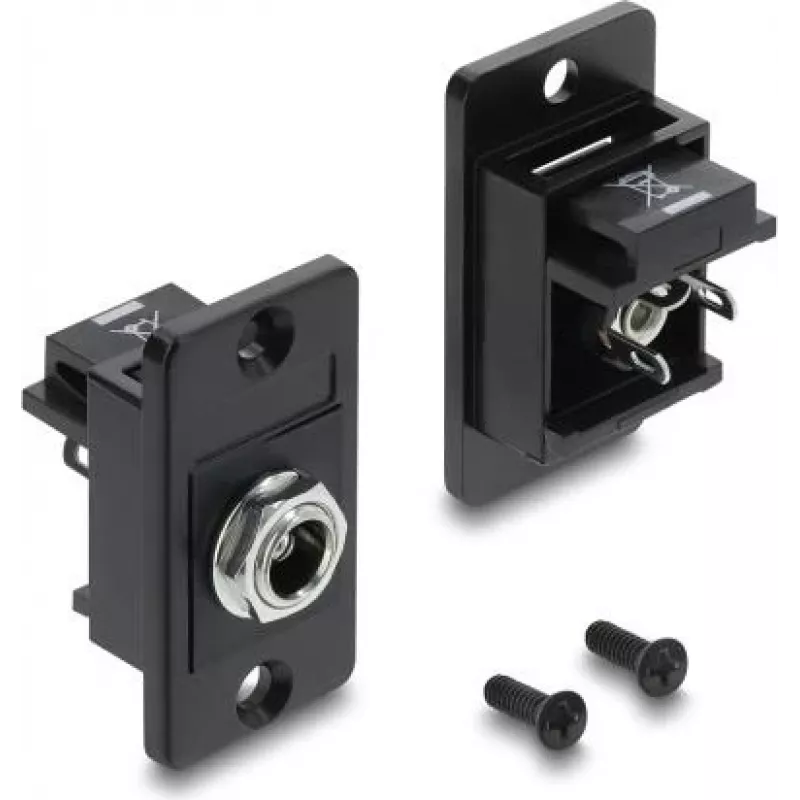

Delock 91186 skydinio montavimo DC maitinimo lizdas 5,5 x 2,5 mm, moteriškas, litavimo kontaktai, juodas

Jei konstruojate savo elektronikos prietaisą ar valdymo pultą, maitinimo kabelio kyšojimas pro skylę – ne išeitis. Delock 91186 skydinis DC lizdas tvirtinamas tiesiai į korpusą ir užtikrina patikimą, profesionalų maitinimo pajungimą. Šis moteriškas lizdas priima standartinius 5,5 x 2,5 mm DC kištukus, todėl puikiai tinka įvairiems maitinimo šaltiniams.

Kam skirtas

Šis jungtis – puikus pasirinkimas elektronikos mėgėjams, prototipų kūrėjams ir profesionalams, kuriems reikia patikimo maitinimo įvesties savo korpusuose, valdymo skydeliuose ar įrangos dėžėse. Idealiai tinka žemos įtampos DC grandinėms iki 12 V ir 2 A.

Pagrindinės savybės

• Skydinio montavimo dizainas su M12 sriegiu, komplekte veržlė ir poveržlė tvirtam įrengimui
• Moteriškas DC maitinimo lizdas, išorinis skersmuo 5,5 mm, vidinis – 2,5 mm
• Litavimo kontaktai su 3 išvadais, įskaitant jungiklio išvadą kištuko aptikimui
• Patvarus juodas plastikinis korpusas, nikeliuoti vario lydinio kontaktai
• Kompaktiški matmenys: bendras ilgis apie 20 mm, priekinės jungės skersmuo apie 14 mm

Specifikacijos

• Jungties tipas: DC maitinimo lizdas, moteriškas
• Montavimo tipas: skydinis, priekinė pusė
• Išorinis skersmuo: 5,5 mm
• Vidinis skersmuo: 2,5 mm
• Išvadų skaičius: 3 (maitinimas, įžeminimas, jungiklis)
• Prijungimas: litavimas
• Nominali įtampa: 12 V DC
• Nominali srovė: 2 A
• Montavimo angos skersmuo: apie 12 mm
• Sriegio dydis: M12
• Korpuso medžiaga: plastikas, juodas
• Kontaktų medžiaga: vario lydinys, nikeliuotas
• Darbinė temperatūra: -20 °C iki 85 °C
• Priedai: tvirtinimo veržlė, poveržlė

Naudojimo patarimai

Lituodami naudokite šilumos nuvediklį ant išvadų, kad plastikinis korpusas neišsilydytų. Įsitikinkite, kad montavimo anga yra švari ir be įbrėžimų – taip užtikrinsite tvirtą ir profesionalų įrengimą. Šis lizdas suderinamas su bet kokiu standartiniu 5,5 x 2,5 mm DC kištuku, todėl tinka daugeliui maitinimo šaltinių.

Patarimas: prieš lituodami visada patikrinkite poliškumą – centrinis kontaktas dažniausiai būna teigiamas, tačiau kai kuriuose prietaisuose gali būti atvirkščiai. Naudokite izoliuotus laidus ir įsitikinkite, kad lizdas tvirtai laikosi korpuse.
