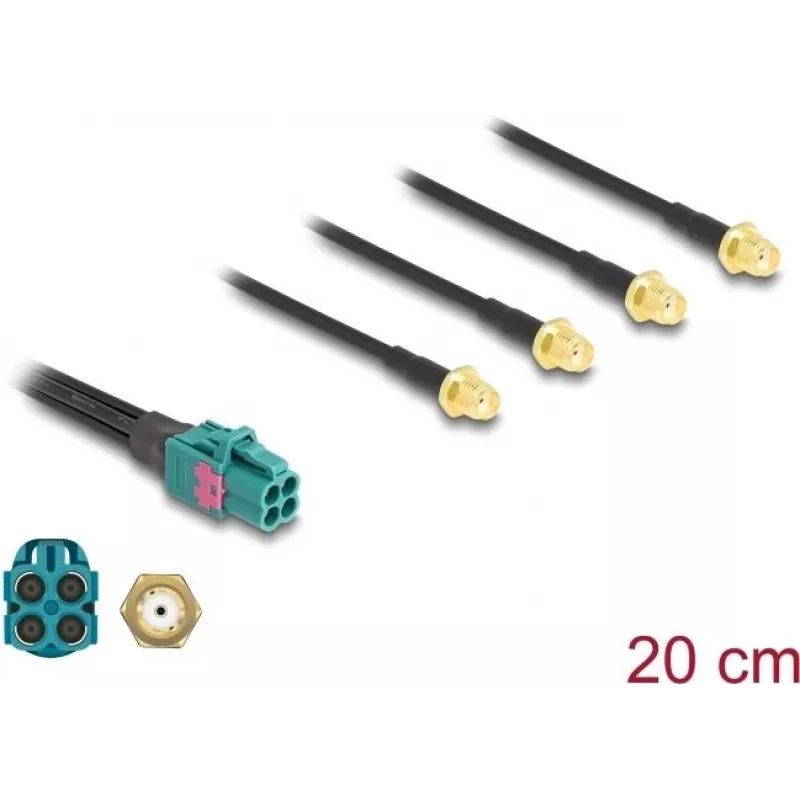

Delock 90283 Mini FAKRA Z Female Quad į 4 x SMA Male 0,2 m RG-174 kabelis

Kai automobilyje ar RF sistemoje reikia vieną quad Mini FAKRA Z signalą išskirstyti į keturis atskirus SMA kanalus, šis Delock 90283 kabelis tampa paprasčiausiu sprendimu. Jo kompaktiškas 0,2 m ilgis ir lankstus RG-174 kabelis leidžia patogiai išvedžioti jungtis net ankštose vietose.

Kodėl verta rinktis

• Vienas Mini FAKRA Z female (quad, 4 kanalai) jungtis iš karto padalijama į 4 atskirus SMA male jungtis.
• RG-174 kabelis – lankstus, 2,7 mm skersmens, todėl lengvai prasilenkia su kitais laidais.
• 50 Ohm varža užtikrina stabilų signalo perdavimą GPS, GSM, WLAN, Bluetooth ir automobilių RF įrenginiuose.
• Neutralus Z kodas reiškia, kad kabelis tinka įvairiems gamintojams ir nereikalauja specialaus suderinimo.
• Juoda spalva – diskretiška ir lengvai paslepiama po apdaila.

Kam tinka

Šis adapteris skirtas tiems, kurie montuoja ar remontuoja automobilių antenų sistemas, GPS imtuvus, GSM modulius ar WLAN įrangą. Jei turite vieną quad Mini FAKRA Z lizdą, o reikia prijungti keturis SMA įrenginius – šis kabelis sutaupys laiko ir nereikės ieškoti kelių atskirų adapterių.

Pagrindinės specifikacijos

• Jungtis A: 1 x Mini FAKRA Z female (quad, 4 kanalai)
• Jungtis B: 4 x SMA male
• Kabelio ilgis: 0,2 m
• Varža: 50 Ohm
• Kabelio tipas: RG-174
• Kabelio skersmuo: 2,7 mm
• FAKRA kodas: Z (neutralus)
• Kontaktų priskyrimas: Mini FAKRA Pin 1 – SMA 1, Pin 2 – SMA 2, Pin 3 – SMA 3, Pin 4 – SMA 4
• Silpninimas: 1,5 dB/m @ 1,5 GHz
• Darbinė temperatūra: -10 °C iki 60 °C
• Spalva: juoda

Kaip naudoti

Prijunkite Mini FAKRA Z female jungtį prie šaltinio (pvz., automobilio antenos modulio), o keturias SMA male jungtis – prie atskirų imtuvų ar siųstuvų. Dėl neutralaus Z kodo kryptis nesvarbi, tačiau visada patikrinkite, ar įrenginių varža atitinka 50 Ohm. Montuodami venkite staigių kabelio užlenkimų – RG-174 yra lankstus, bet jautrus smarkiems mechaniniams poveikiams.

Patarimas: jei signalas silpnas, pirmiausia patikrinkite, ar visos keturios SMA jungtys tvirtai prisuktos. Esant žemai temperatūrai (-10 °C), kabelis išlieka lankstus, bet geriau jo nelankstyti per jėgą.
