DEHN potencialų išlyginimo šyna 13x2,5-25 1x16-95 563030

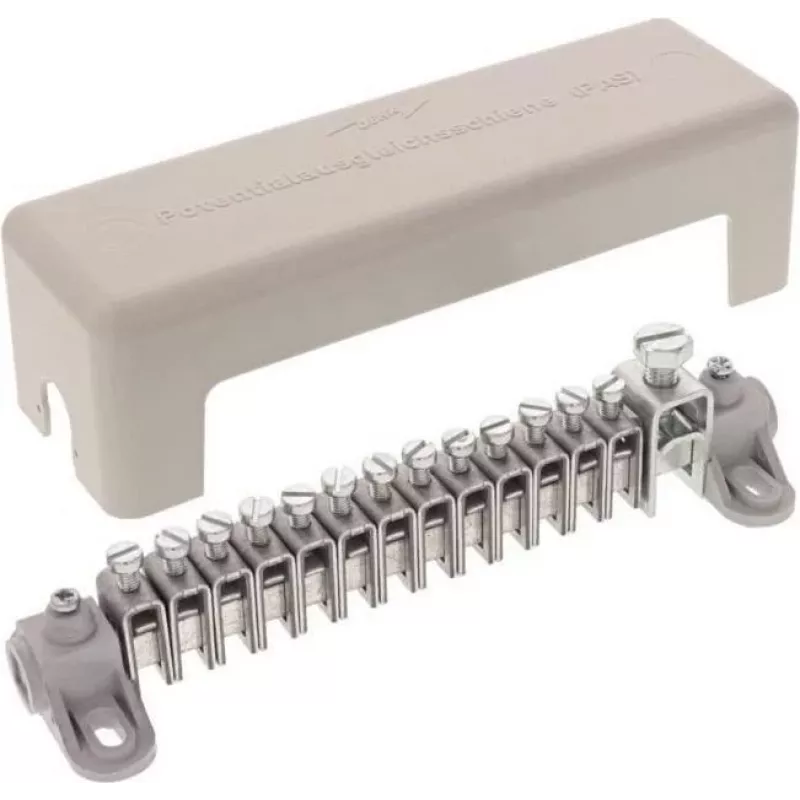

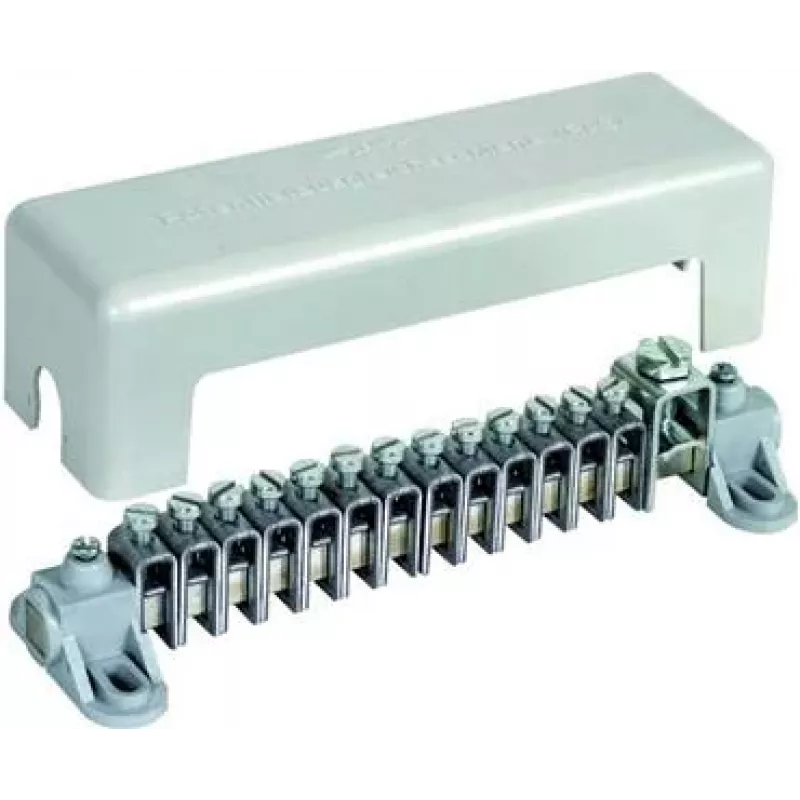

Ši nikeliuota žalvarinė šyna su pilku polistireno dangteliu iškart išsiskiria savo tvirtumu ir kruopščia konstrukcija – tai patikimas sprendimas, kurį vertina elektrikai, montuojantys pagrindinę potencialų išlyginimo sistemą. Ji skirta sujungti kelis apsauginius laidininkus su pagrindine įžeminimo jungtimi, užtikrinant saugumą ir atitiktį DIN EN 62561-1.

Kodėl verta rinktis

Šyna sukurta ilgaamžėms ir patikimoms jungtims. Nikeliuoto žalvario kontaktinė juosta užtikrina mažą kontaktinę varžą ir atsparumą korozijai, o tvirtas dangtelis apsaugo nuo atsitiktinio prisilietimo. Ji atlaiko net 100 kA impulsinę srovę (10/350 µs) ir 100 kA vardinę trumpojo jungimo srovę (50 Hz), todėl tinka net reikliems projektams.

Techniniai duomenys

• Jungtys apvaliems laidininkams: 7 x 2,5-25 mm² ir 1 x 16-95 mm²
• Papildoma jungtis plokštiems laidininkams iki 30 x 3,5 mm
• Kontaktinė juosta: nikeliuotas žalvaris
• Varžtai: cinkuotas ir chromuotas plienas
• Dangtelis: pilkas polistirenas (PS)
• Vardinė impulsinė srovė (10/350 µs): 100 kA
• Vardinė trumpojo jungimo srovė (50 Hz): 100 kA
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Tvirtinama prie sienos

Kam tinka

• Pagrindiniam potencialų išlyginimui gyvenamuosiuose ir komerciniuose pastatuose
• Įžeminimo laidininkų iš žaibosaugos sistemų prijungimui
• Vandens, dujų ir šildymo vamzdžių sujungimui
• Pramoniniams valdymo skydams, kuriems reikia centrinio įžeminimo taško

Naudojimo patarimai

Šyna atitinka DIN EN 62561-1 (VDE 0185-561-1) ir skirta naudoti patalpose. Montuodami ją prie sienos, įsitikinkite, kad paviršius lygus ir tvirtas. Prieš jungdami laidininkus, nuvalykite jų galus, kad užtikrintumėte kuo mažesnę kontaktinę varžą. Visada laikykitės vietinių elektros instaliacijos taisyklių.

Patarimas: reguliariai patikrinkite, ar varžtai gerai priveržti – tai padės išlaikyti patikimą ryšį ilgus metus. Jei montuojate lauke, naudokite papildomą apsaugą nuo drėgmės.
