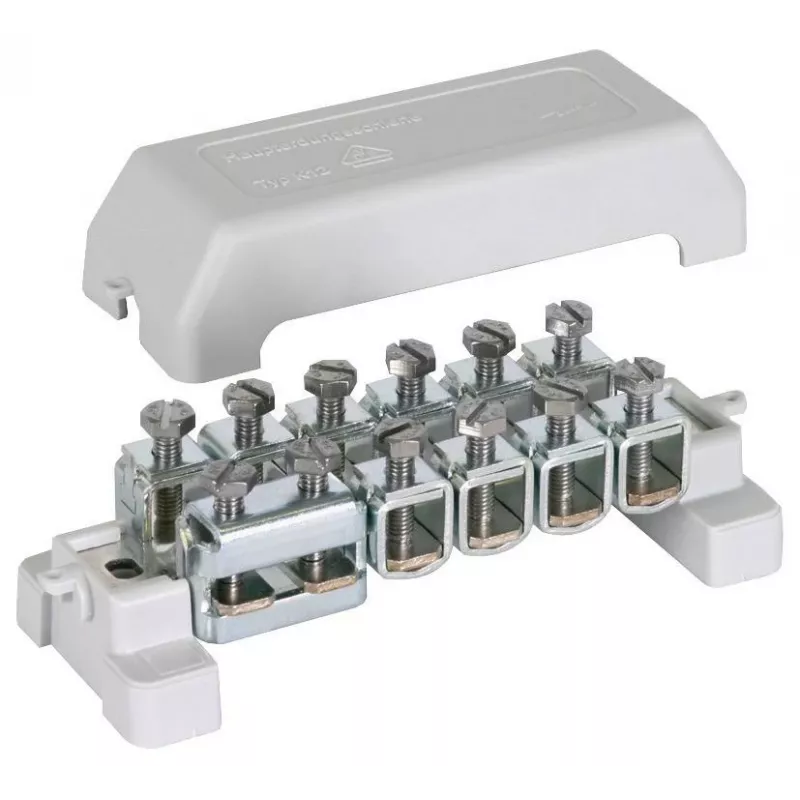

DEHN K12 Potencialų išlyginimo šyna 10x2,5-95/Rd10 Pas 11AK 563200

Kai elektros instaliacijoje reikia sujungti daug laidininkų vienoje vietoje, kiekvienas kontaktas turi būti patikimas. DEHN K12 potencialų išlyginimo šyna užtikrina saugų ir tvirtą ryšį net ir didelių srovių bei žaibo iškrovų atveju.

Kam skirta

Ši šyna skirta elektrikams, skydų surinkėjams ir žaibosaugos specialistams, kuriems reikia patikimo, didelės talpos sujungimo taško potencialų išlyginimui pramonės, komercijos ar gyvenamuosiuose objektuose.

Pagrindinės savybės

• Palaiko 10 lanksčiųjų arba vientisųjų laidininkų nuo 2,5 iki 95 mm², vieną apvalų laidininką iki 10 mm skersmens ir vieną plokščią laidininką iki 30x3,5 mm.
• Vardinė impulsinė srovė (10/350 µs) – 100 kA, trumpojo jungimo srovė (0,2 s) – 100 kA, užtikrinanti atsparumą dideliems viršįtampiams.
• Žalvarinė kontaktinė juosta su nikelio danga ir cinkuoti plieniniai prispaudimo varžtai atsparūs korozijai.
• Skaidrus polistireno dangtelis suteikia IP20 apsaugą ir leidžia vizualiai patikrinti jungtis.
• Paviršinio montavimo konstrukcija su pilka polistireno pagrindo plokšte – lengvas įrengimas.

Specifikacijos

• Serija: K12
• Gnybtų skaičius: 12 (10 laidams, 1 apvaliam, 1 plokščiam)
• Prijungimo talpa (lankstūs/vientisi): 10 x 2,5–95 mm²
• Prijungimo talpa (apvalus laidininkas): 1 x Rd 10 mm
• Prijungimo talpa (plokščias laidininkas): 1 x 30x3,5 mm
• Kontaktinės juostos medžiaga: žalvaris, nikeliuotas
• Prispaudimo varžtų medžiaga: plienas, cinkuotas
• Pagrindo plokštės medžiaga: polistirenas (PS)
• Dangtelio medžiaga: polistirenas (PS), skaidrus
• Apsaugos klasė (su dangteliu): IP20
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Spalva (pagrindo plokštė): pilka
• Spalva (dangtelis): skaidri

Kaip naudoti

Šyną turi įrengti kvalifikuotas elektrikas pagal vietinius reglamentus. Sumontuokite ant lygaus paviršiaus, prijunkite laidininkus prie atitinkamų gnybtų ir tvirtai priveržkite varžtus. Dangtelį laikykite uždarytą, kad būtų užtikrinta IP20 apsauga. Periodiškai patikrinkite jungčių tvirtumą.

Patarimas: prieš montuodami įsitikinkite, kad laidininkų skerspjūviai atitinka šynos specifikacijas. Jei naudojate plokščią laidininką, įsitikinkite, kad jis neviršija 30x3,5 mm. Reguliariai apžiūrėkite, ar nėra korozijos požymių – taip prailginsite įrenginio tarnavimo laiką.
