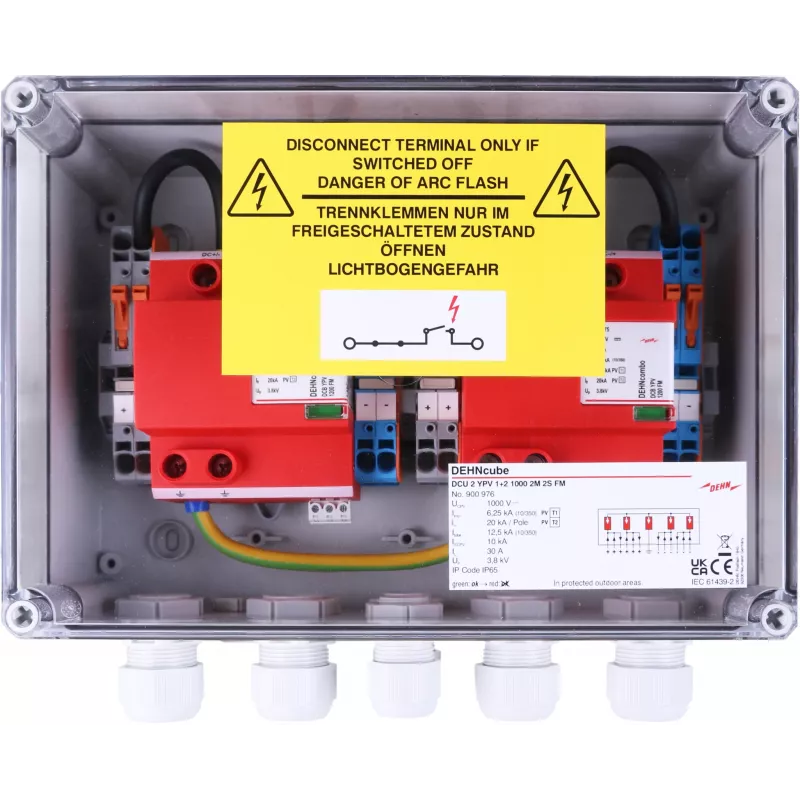

DEHN Generator Connection Box IP65, 2 MPPT, 2 eilutės per MPPT, 1000 V DC (900976)

Kai saulės elektrinė turi keletą eilučių, jų sujungimas ir apsauga nuo viršįtampių tampa kasdieniu rūpesčiu. DEHN Generator Connection Box (900976) sujungia iki 4 eilučių per du MPPT įėjimus ir pasirūpina Type 2 viršįtampių apsauga, kad jūsų sistema veiktų saugiai net perkūnijos metu.

Kodėl verta rinktis

• Palaiko iki 1000 V DC įtampą – tinka daugumai namų ir komercinių saulės elektrinių.
• Du MPPT įėjimai, kiekviename po dvi eilutes (iš viso 4 eilutės) – lankstus projektavimas.
• Type 2 viršįtampių apsauga su 20 kA nominalia iškrova (8/20 µs) apsaugo inverterį ir kitą įrangą.
• IP65 korpusas atsparus dulkėms ir vandens srovėms – tinka lauko montavimui.
• UV atsparus polikarbonato korpusas – ilgaamžiškumas net atšiauriomis oro sąlygomis.
• Montuojamas ant sienos, gnybtai iki 16 mm² – paprasta prijungti kabelius.

Techninė informacija

• Gaminio tipas: DC kombinuojamoji dėžutė / eilučių jungimo dėžutė
• Naudojimas: fotovoltinėms (PV) sistemoms
• Maks. PV sistemos įtampa (Ucpv): 1000 V DC
• MPPT įėjimų skaičius: 2
• Eilučių skaičius vienam MPPT: 2 (iš viso 4)
• Viršįtampių apsaugos įtaiso (SPD) tipas: Type 2 (EN 50539-11)
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Maks. iškrovos srovė (Imax): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤ 4,0 kV
• Maks. trumpojo jungimo srovė (Iscpv): 20 kA vienai eilutei
• Darbinė temperatūra: nuo -40 °C iki +60 °C
• Korpuso medžiaga: UV atsparus polikarbonatas
• Montavimo būdas: sieninis
• Prijungimo gnybtai: varžtiniai (iki 16 mm²)
• Kabelių įvadai: M20 / M25 sandarinimo įvorės
• Atitinka standartus: EN 50539-11, IEC 61439-2

Kam tinka

Ši dėžutė skirta saulės elektrinių montuotojams ir savininkams, kurie nori tvarkingai sujungti kelias PV eilutes ir užtikrinti patikimą apsaugą nuo žaibo sukeltų viršįtampių. Idealiai tinka tiek mažesnėms namų sistemoms, tiek didesniems komerciniams projektams, kai reikia sujungti iki 4 eilučių.

Kaip naudoti

Dėžutė montuojama ant sienos netoli inverterio. Prie varžtinių gnybtų prijunkite PV eilučių kabelius (iki 16 mm²), laikydamiesi poliškumo. Kabeliai įvedami per M20 ar M25 sandarinimo įvores, užtikrinančias IP65 apsaugą. Įžeminimo gnybtą būtina prijungti prie bendros įžeminimo sistemos. Rekomenduojama periodiškai patikrinti, ar viršįtampių apsaugos moduliai nepažeisti.

Patarimas: montuodami dėžutę lauke, pasirinkite vietą, apsaugotą nuo tiesioginių saulės spindulių ir mechaninių pažeidimų. Visada laikykitės vietinių elektros saugos taisyklių ir naudokite tinkamus kabelių sandariklius, kad išlaikytumėte IP65 klasę.
