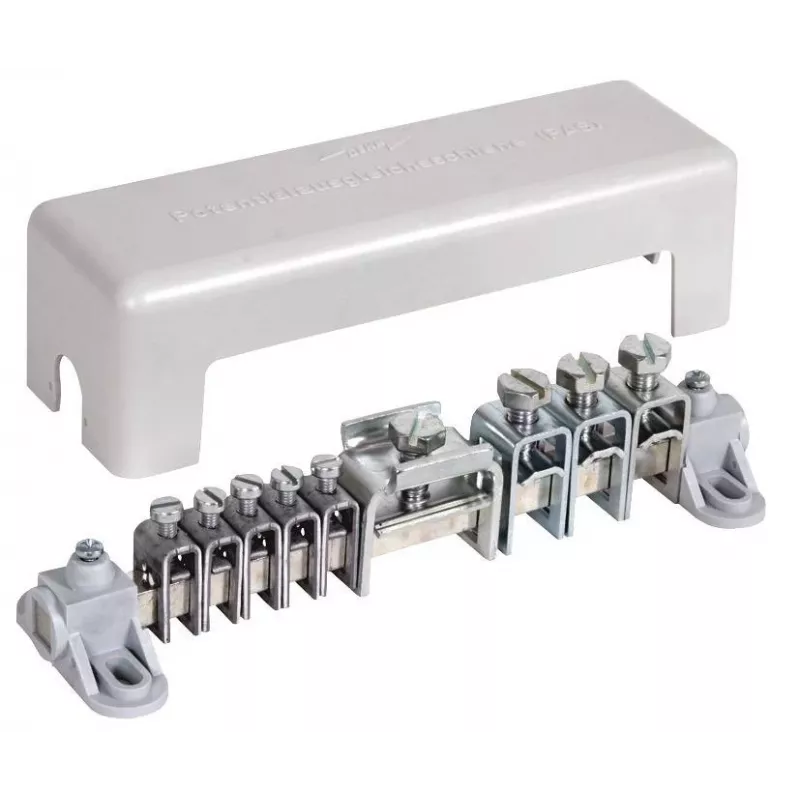

DEHN Equipotential Bonding Bar 563020 - 5x2.5-25 mm², 3x16-95 mm², 100 kA

Kai reikia sujungti skirtingo skerspjūvio laidininkus vienoje pagrindinio išlyginimo sistemoje, DEHN 563020 išlyginimo juosta tampa patikimu sprendimu. Jos dviejų dydžių gnybtų išdėstymas leidžia vienu metu prijungti tiek mažus 2,5–25 mm², tiek didelius 16–95 mm² laidininkus, todėl nereikia ieškoti papildomų komponentų.

Kodėl verta rinktis

• 5 gnybtai laidininkams 2,5–25 mm² (smulkiagysliams arba vientisagysliams)
• 3 gnybtai laidininkams 16–95 mm² (smulkiagysliams arba vientisagysliams)
• Vardinė žaibo impulsinė srovė (10/350 µs): 100 kA
• Vardinė impulsinė srovė (8/20 µs): 100 kA
• Permatomas, atlenkiamas, plombuojamas dangtelis patogiam patikrinimui ir apsaugai
• Paviršinio montavimo konstrukcija su polistireno pagrindo plokšte

Kasdienis naudojimas

Montuotojai vertina aiškų gnybtų žymėjimą ir tvirtą nikeliuotą žalvarinį kontaktinį strypą, užtikrinantį ilgaamžį laidumą. Permatomas dangtelis leidžia vizualiai patikrinti būklę neatidarant, o plombuojamas vyris padeda išvengti neteisėtos prieigos. Juosta skirta pagrindiniam išlyginimo sujungimui elektros instaliacijose pagal DIN EN 62561-1.

Techninės specifikacijos

• Gaminio tipas: Išlyginimo juosta
• Paskirtis: Pagrindinis išlyginimo sujungimas
• Gnybtų skaičius (mažiems laidininkams): 5
• Laidininko skerspjūvio diapazonas (mažiems): 2,5–25 mm²
• Gnybtų skaičius (dideliams laidininkams): 3
• Laidininko skerspjūvio diapazonas (dideliams): 16–95 mm²
• Plokščio laidininko prijungimas: 1 x 30x3,5 mm
• Apvalaus laidininko prijungimas (papildomas): 1 x iki 10 mm
• Vardinė žaibo impulsinė srovė (10/350 µs): 100 kA
• Vardinė impulsinė srovė (8/20 µs): 100 kA
• Pagrindo plokštės medžiaga: Polistirenas (PS)
• Kontaktinio strypo medžiaga: Žalvaris, nikeliuotas
• Varžtų medžiaga: Plienas, cinkuotas
• Dangtelio tipas: Permatomas, atlenkiamas, plombuojamas
• Montavimo tipas: Paviršinis
• Apsaugos klasė: IP20
• Standarto atitiktis: DIN EN 62561-1 (VDE 0185-561-1)
• Darbinės temperatūros diapazonas: nuo -25 °C iki +40 °C

Pastaba

DEHN 563020 užtikrina patikimą ir standartus atitinkantį pagrindinio išlyginimo sujungimo sprendimą, derinantį didelę srovės atsparumą su praktiškomis montavimo savybėmis.
