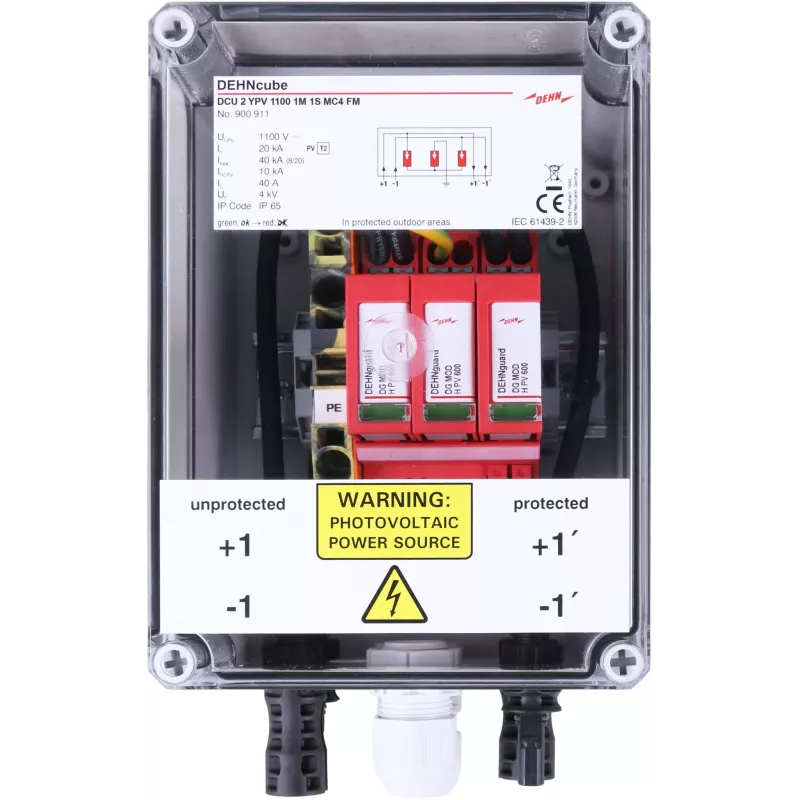

DEHN DCU 2 YPV 1100 1S MC4 FM 2 tipo viršįtampių apsaugos įtaisas fotovoltinėms sistemoms (900911,0)

DEHN DCU 2 YPV 1100 1S MC4 FM – tai 2 tipo viršįtampių apsaugos įtaisas, sukurtas specialiai fotovoltinėms sistemoms, kurių įtampa siekia iki 1100 V DC. Skirtingai nuo universalių apsaugos priemonių, šis modelis sujungia didelės energijos varistorių su integruotu SCI saugikliu, užtikrindamas tiek viršįtampių apsaugą, tiek atsparumą trumpajam jungimui iki 1000 A DC viename kompaktiškame bloke. Tai leidžia atsisakyti atskiro saugiklio ir supaprastina montavimą ant 35 mm DIN bėgelio.

Privalumai

• 2 tipo SPD fotovoltinėms sistemoms pagal EN 50539-11 / IEC 61643-31
• Maksimali nuolatinė darbinė įtampa Ucpv: 1100 V DC
• Nominali iškrovos srovė (8/20 µs): 20 kA; maksimali iškrovos srovė: 40 kA
• Apsaugos lygis Up ≤ 4,0 kV
• Integruotas SCI saugiklis, atsparus trumpajam jungimui iki 1000 A DC
• Nuotolinio signalizavimo kontaktas (be potencialo perjungiamasis) būsenos stebėjimui
• Kompaktiškas 3 modulių plotis (apie 54 mm) montavimui ant DIN bėgelio
• Darbinė temperatūra: nuo -40 °C iki +80 °C; IP20 apsaugos klasė

Kasdienis naudojimas

Įrengiamas nuolatinės srovės jungiamosiose dėžėse arba inverterio įėjime, DEHN DCU 2 YPV 1100 1S MC4 FM apsaugo fotovoltines eilutes nuo pereinamųjų viršįtampių, atsirandančių dėl žaibo ar perjungimo operacijų. Raudonas termoplastikinis korpusas (UL 94 V-0) ir varžtiniai gnybtai užtikrina patikimą prijungimą. Nuotolinio signalizavimo kontaktas leidžia integruoti į stebėjimo sistemas ir nedelsiant gauti pranešimą apie įtaiso būseną.

Techninės specifikacijos

• Produkto tipas: viršįtampių apsaugos įtaisas (SPD)
• SPD klasė: 2 tipas pagal EN 50539-11 / IEC 61643-31
• Paskirtis: fotovoltinės (PV) sistemos
• Maks. nuolatinė darbinė įtampa (Ucpv): 1100 V DC
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Maks. iškrovos srovė (Imax): 40 kA (8/20 µs)
• Apsaugos lygis (Up): ≤ 4,0 kV
• Atsparumas trumpajam jungimui (Iscpv): 1000 A DC (su integruotu saugikliu)
• Integruotas saugiklis: taip (SCI technologija)
• Polių skaičius: 2
• Nuotolinio signalizavimo kontaktas: taip (be potencialo perjungiamasis kontaktas)
• Montavimas: 35 mm DIN bėgelis
• Modulių plotis: 3 DIN moduliai (apie 54 mm)
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0
• Prijungimo tipas: varžtiniai gnybtai

Pabaigai

DEHN DCU 2 YPV 1100 1S MC4 FM yra tvirtas ir patikimas pasirinkimas fotovoltinių sistemų apsaugai nuo viršįtampių – jis sujungia didelę iškrovos galią su integruota trumpojo jungimo apsauga ir taupo vietą skydelyje.
