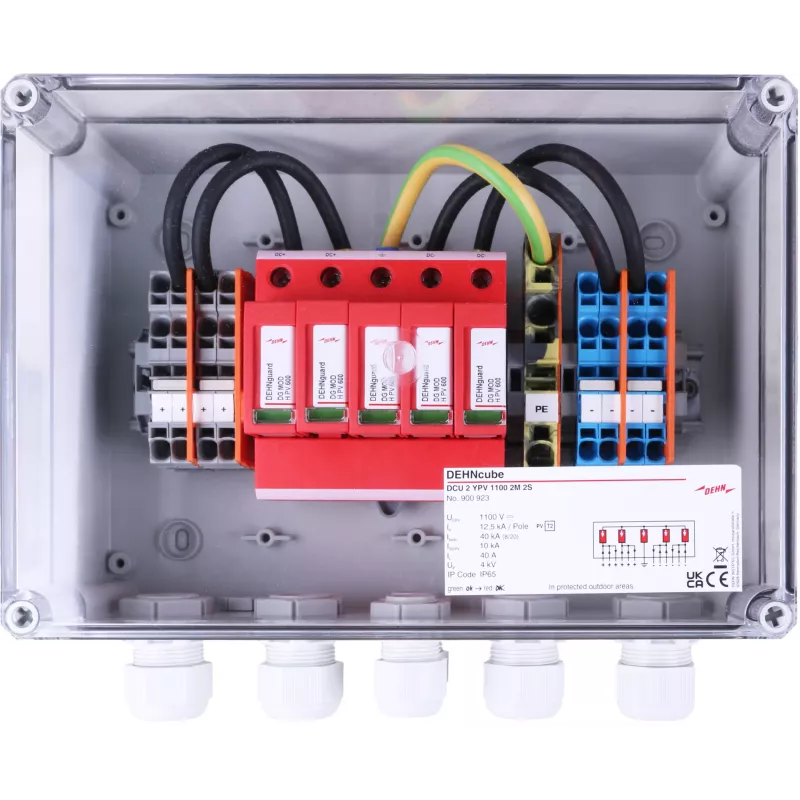

DEHN 900923 DCU 2 YPV 1100 2M 2S PV stringų sujungimo dėžutė su viršįtampių apsauga, IP65, 2 MPPT, 2 stringai vienam MPPT

Maksimali darbinė įtampa siekia 1100 V DC, o trumpojo jungimo srovė – 200 A vienam MPPT. Tai DEHN 900923 DCU 2 YPV 1100 2M 2S – fotovoltinių sistemų stringų sujungimo dėžutė su integruota viršįtampių apsauga, skirta dideliems saulės elektrinių projektams.

Privalumai

Jau sujungta Y grandinė su SCI technologija užtikrina patikimą apsaugą nuo viršįtampių tiek bendruoju, tiek diferenciniu režimu. Vizualinė gedimų indikacija leidžia greitai patikrinti būseną neatidarius korpuso. Gnybtai su varžtais priima iki 16 mm² standžius arba 10 mm² lanksčius laidininkus, todėl montavimas tampa paprastesnis.

Kam tinka

• Fotovoltinėms sistemoms su dviem MPPT sekikliais ir dviem stringais vienam sekikliui
• Montavimui lauke ant sienos, kai reikalinga IP65 apsauga
• Įrenginiams, kurių nuolatinės srovės darbinė įtampa iki 1100 V

Pagrindinės specifikacijos

• 2 tipo viršįtampių apsaugos prietaisas pagal EN 50539-11
• Nominali iškrovos srovė: 20 kA (8/20 µs) vienam poliui
• Maksimali iškrovos srovė: 40 kA (8/20 µs) vienam poliui
• Įtampos apsaugos lygis: ≤ 4,0 kV
• Darbinės temperatūros diapazonas: nuo -25 °C iki +60 °C

Rekomendacijos

Kad našumas būtų optimalus, įrenkite sujungimo dėžutę kuo arčiau PV stringų ir užtikrinkite tinkamą įžeminimą. Naudokite kabelių įvorus, atitinkančius laidininkų skerspjūvius, kad išlaikytumėte IP65 apsaugos lygį.
