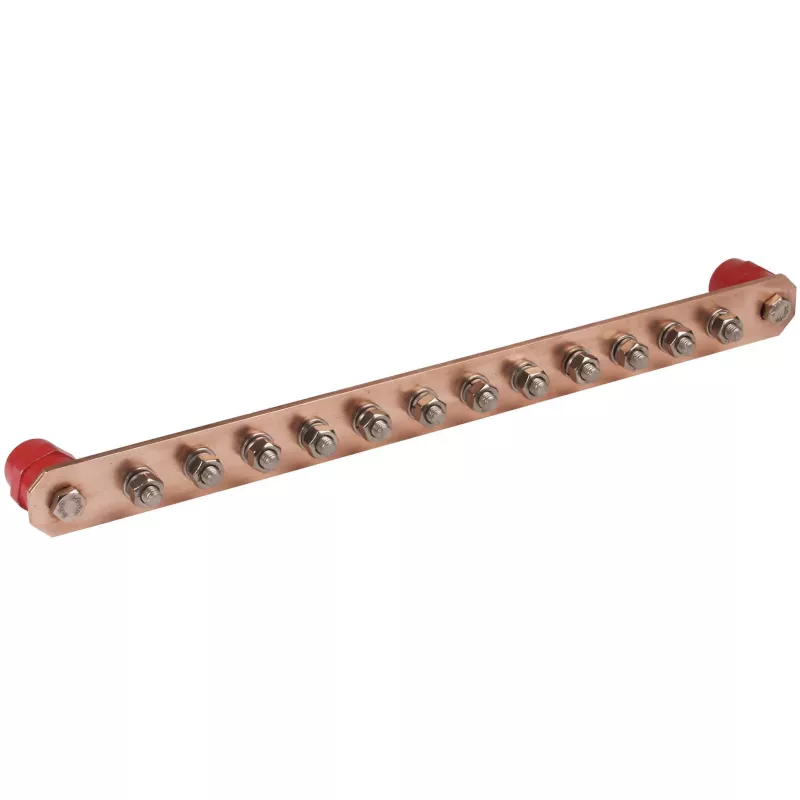

DEHN 472237 PAS I 12AP varinė potencialų išlyginimo šyna 12 taškų be dangtelio

Kai reikia patikimo pagrindinio potencialų išlyginimo taško, DEHN 472237 PAS I 12AP tampa centriniu mazgu, prie kurio patogu prijungti apsauginius laidininkus, sujungimo laidininkus ir žaibosaugos nuleidėjus. Ši 12 taškų varinė šyna su pilku polistireno pagrindu užtikrina tvirtą ir aiškiai identifikuojamą kontaktą, o atvira konstrukcija leidžia greitai apžiūrėti ir prižiūrėti jungtis.

Privalumai

• Varinė kontaktinė juosta užtikrina puikų laidumą ir atsparumą korozijai
• 12 prijungimo taškų: 10 x 2,5–25 mm², 2 x 25–95 mm²
• Papildomi prijungimai plokščiajam laidininkui 30x4 mm ir apvaliajam laidininkui Ø 8–10 mm
• Montuojama ant paviršiaus, ant pilkos polistireno pagrindo plokštės (RAL 7035)
• Tiekiama be dangtelio – patogiai prieinama ir lengvai tikrinama

Kasdienis naudojimas

Šyna tvirtinama prie sienos ar skydo ir tarnauja kaip centrinis mazgas, kuriame sujungiami apsauginiai laidininkai, potencialų išlyginimo laidininkai ir žaibosaugos nuleidėjai. Varžtiniai gnybtai priima įvairių skerspjūvių laidininkus – nuo smulkiagyslių iki vientisųjų – užtikrindami saugų ir mažos varžos kontaktą. Atvira konstrukcija leidžia greitai vizualiai patikrinti ir atlikti techninę priežiūrą.

Techninės specifikacijos

• Gaminio tipas: potencialų išlyginimo šyna
• Kontaktinės juostos medžiaga: varis (Cu)
• Pagrindo plokštės medžiaga: polistirenas (PS)
• Pagrindo plokštės spalva: pilka (RAL 7035)
• Prijungimo taškų skaičius: 12
• Prijungimo galimybės (smulkiagysliai/vientisieji): 10 x 2,5–25 mm², 2 x 25–95 mm²
• Prijungimo galimybės (plokščiasis laidininkas): 1 x 30x4 mm
• Prijungimo galimybės (apvalusis laidininkas): 1 x Ø 8–10 mm
• Montavimo tipas: paviršinis
• Dangtelis pridedamas: ne
• Apsaugos klasė: IP20
• Standartas: DIN EN 62561-1 (VDE 0185-561-1)
• Prijungimo tipas: varžtinis gnybtas
• Naudojimas: pagrindinis potencialų išlyginimas
• Vardinė impulsinė srovė (Iimp): 100 kA (10/350 µs)
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 12 kA (1s)

Pastaba

Jei reikalingas uždaras sprendimas, atitinkamą dangtelį užsisakykite atskirai.
