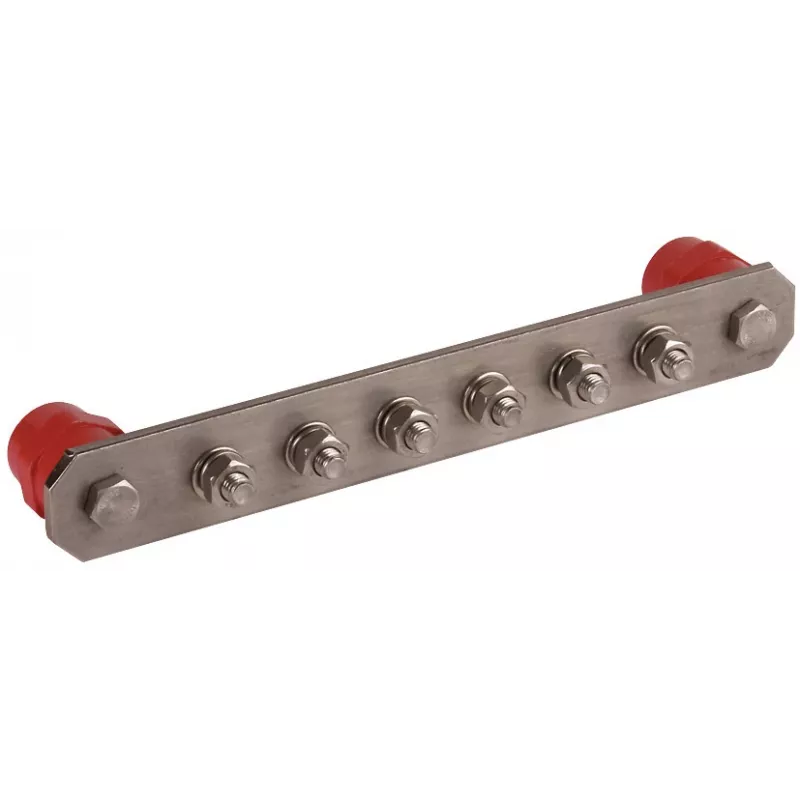

DEHN 472209 potencialų išlyginimo šyna M10 V2A 295x40mm be dangtelio

Elektrikams ir žaibosaugos sistemų montuotojams, kuriems tenka įrengti patikimą potencialų išlyginimo mazgą pastato elektros instaliacijoje, DEHN 472209 šyna tampa centriniu tašku, sujungiančiu tiek pagrindinius, tiek pagalbinius laidininkus. Ji pagaminta iš nerūdijančio plieno V2A (1.4301), todėl atspari korozijai tiek viduje, tiek lauke.

Kodėl verta rinktis

• Nerūdijantis plienas V2A užtikrina ilgaamžiškumą net drėgnose ar agresyvioje aplinkoje.
• Universalus jungčių pasirinkimas: viena pagrindinė jungtis plokščiam laidininkui iki 30 x 3,5 mm arba apvaliam 8–10 mm, o pagalbinės – nuo 2,5 iki 95 mm² skerspjūvio laidams.
• M10 varžtiniai gnybtai leidžia patikimai ir tvirtai prisukti laidininkus.
• Atitinka DIN EN 62561-1 ir VDE 0185-561-1 standartus – tai patvirtina kokybę ir saugumą.

Kam tinka

Ši šyna skirta montuotojams, projektuojantiems ir įrengiantiems žaibosaugos sistemas, taip pat pramoninių bei komercinių pastatų elektros instaliacijose, kur reikia sujungti kelis įžeminimo laidininkus viename taške. Dėl nerūdijančio plieno atsparumo korozijai ji tinka ir lauko sąlygoms.

Pagrindinės specifikacijos

• Medžiaga: nerūdijantis plienas V2A (1.4301)
• Pagrindinė jungtis (plokščiam laidininkui): 1 x 30 x 3,5 mm
• Pagrindinė jungtis (apvaliam laidininkui): 1 x 8–10 mm
• Pagalbinės jungtys: 7 x 2,5–25 mm², 2 x 2,5–50 mm², 1 x 2,5–95 mm²
• Bendras jungčių skaičius: 11
• Varžtų dydis: M10
• Matmenys: 295 x 40 mm (ilgis x plotis)
• Montavimas: ant paviršiaus
• Standartai: DIN EN 62561-1, VDE 0185-561-1

Kaip naudoti

Šyna tvirtinama ant paviršiaus varžtais per tam skirtas angas. Prie pagrindinės jungties prijungiamas pagrindinis įžeminimo arba žaibosaugos laidininkas, o prie pagalbinių – kiti reikiami laidininkai. Kadangi tiekiama be dangtelio, gnybtai visada pasiekiami – patogu atlikti patikrinimus ir techninę priežiūrą.

Patarimas: montuodami šyną lauke, nepamirškite, kad ji neturi dangtelio – jei aplinka labai dulkėta arba yra tiesioginio lietaus poveikis, apsvarstykite papildomą apsaugą. Visada naudokite tinkamo dydžio M10 varžtus ir veržles, kad užtikrintumėte ilgaamžį kontaktą.
