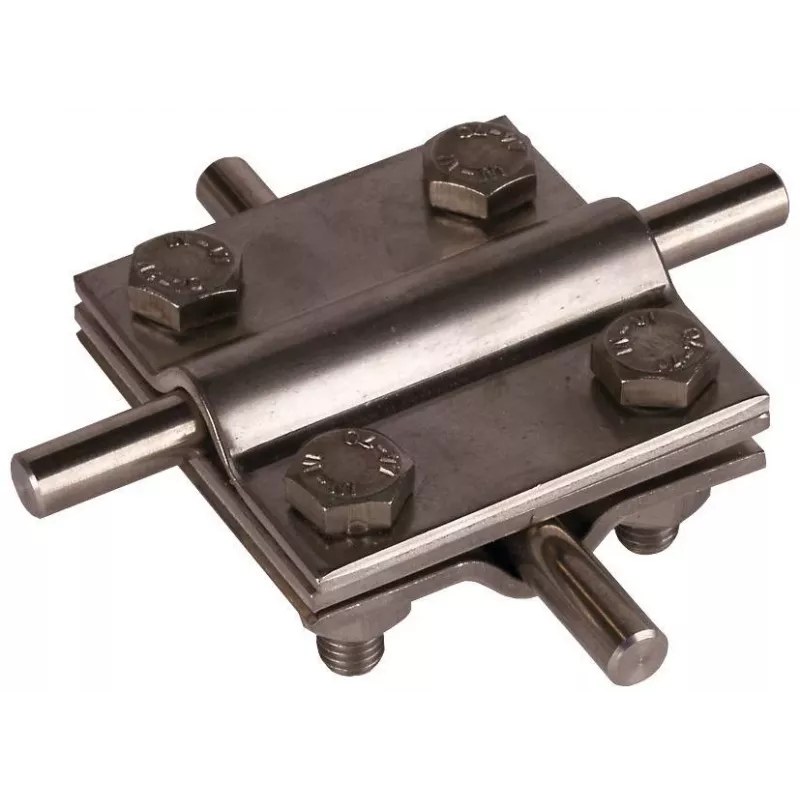

DEHN 319209 kryžminė jungtis su tarpine plokštele, nerūdijantis plienas V4A

Kai reikia sujungti keturis laidininkus viename taške ant pastato fasado ar stogo konstrukcijos, DEHN 319209 kryžminė jungtis su tarpine plokštele užtikrina patikimą ir ilgaamžę apsaugą nuo žaibo. Nerūdijančio plieno V4A korpusas atsparus korozijai net agresyvioje aplinkoje – prie jūros, chemijos pramonėje ar pramoniniuose objektuose.

Kodėl verta rinktis

V4A nerūdijantis plienas atlaiko druskos purslus, chemikalus ir atšiaurias oro sąlygas, todėl ši jungtis tarnaus ilgus metus net ten, kur įprasti sprendimai greitai rūdija. Tarpinė plokštelė palengvina montavimą ir užtikrina tvirtą laidininkų suspaudimą.

Techniniai duomenys

• Medžiaga: Nerūdijantis plienas V4A (1.4571 / 1.4404)
• Laidininkų suderinamumas: Apvalūs Rd 8–10 mm, plokštieji iki 30 mm
• Konstrukcija: Su tarpine plokštele
• Laidininkų jungčių skaičius: 4
• Montavimo tipas: Paviršinis montavimas
• Atsparumas korozijai: Labai aukštas, tinka agresyviai aplinkai
• Tinkamumas aplinkai: Lauko, pramonės, chemijos, pakrančių
• Atsparumas UV: Taip
• Temperatūrų diapazonas: Nuo -40 °C iki +100 °C
• Varžtų tipas: Šešiabriauniai varžtai M8, nerūdijantis plienas
• Atsparumas sūriam vandeniui: Taip
• Atitiktis standartui: DIN EN 62561-1 (VDE 0185-561-1)

Kam tinka

• Žaibosaugos sistemoms ant pastatų
• Įžeminimo ir potencialų išlyginimo sistemoms
• Pramonės įmonėms, chemijos objektams, pakrančių statiniams

Kaip naudoti

Jungtis montuojama ant paviršiaus, tiesiogiai prie konstrukcijos. Įstatykite laidininkus į tam skirtas vietas ir priveržkite M8 šešiabriaunius varžtus. Tarpinė plokštelė užtikrins, kad visi keturi laidininkai būtų tvirtai suspausti ir užtikrintas geras elektrinis kontaktas.

Patarimas: montuodami žaibosaugos sistemą, visada naudokite tik tam skirtus įrankius ir laikykitės DIN EN 62561-1 reikalavimų. Periodiškai patikrinkite jungties priveržimą – ypač po stiprių vėjų ar temperatūrų svyravimų.
