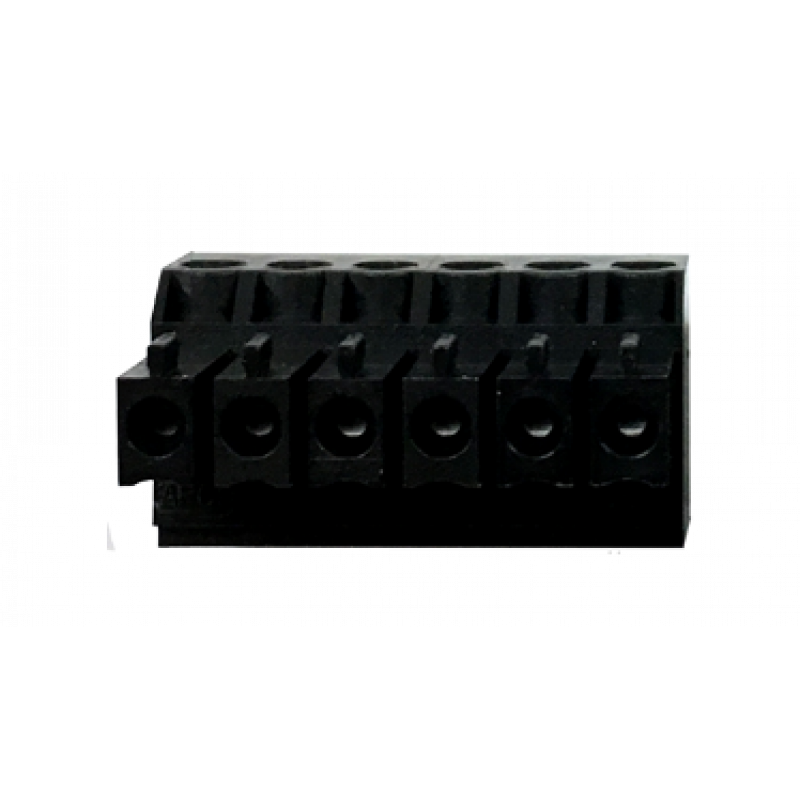

BrightSign GPIO-TB-6 GPIO gnybtų blokas – išvadų plokštė

Kai reikia prie BrightSign medijos leistuvo prijungti mygtukus, šviesos diodus ar jutiklius, dažnai tenka vargti su mažyčiu 3,5 mm lizdu arba lituoti nestandartinius laidus. BrightSign GPIO-TB-6 šią problemą išsprendžia iš karto – paverskite leistuvo GPIO prievadą patogiu 6 kontaktų varžtų gnybtų bloku ir junkite įrenginius greitai, patikimai ir be jokių įrankių.

Kam jis skirtas

Ši išvadų plokštė – tikras išsigelbėjimas AV integratoriams, skaitmeninių iškabų montuotojams ir automatizavimo inžinieriams, kuriems reikia sujungti BrightSign leistuvus su fiziniais valdikliais ar jutikliais. Ji puikiai tinka BrightSign XD, XT, HD ir LS serijų leistuvams, turintiems 3,5 mm GPIO prievadą.

Pagrindiniai privalumai

• Konvertuoja leistuvo 3,5 mm GPIO lizdą į 6 kontaktų varžtų gnybtų bloką
• 4 GPIO kanalai (skaitmeninė įvestis / išvestis) bei 3,3 V maitinimo ir įžeminimo gnybtai
• Į komplektą įeina 1,8 m (6 pėdų) 3,5 mm stereo lizdo laidas tiesioginiam prijungimui prie leistuvo
• Palaiko išorinius įrenginius: mygtukus, šviesos diodus, judesio jutiklius, reles
• Kompaktiškas, patvarus ABS plastiko korpusas su metalo lydinio gnybtais
• Nereikia litavimo ar specialių įrankių – laidai tvirtinami paprastai prisukant

Specifikacijos

• Produkto tipas: GPIO gnybtų blokas / išvadų plokštė
• Leistuvo jungtis: 3,5 mm stereo lizdas (kištukas)
• Išorinių įrenginių jungtis: 6 kontaktų varžtų gnybtų blokas
• GPIO kanalai: 4 (skaitmeninė įvestis / išvestis)
• Iš viso gnybtų: 6 (4 GPIO, 1 x 3,3 V maitinimas, 1 x įžeminimas)
• Maitinimo išvestis iš leistuvo: 3,3 V nuolatinė srovė
• Įeinančio laido ilgis: 1,8 m (6 pėdos)
• Korpuso medžiaga: ABS plastikas
• Gnybtų medžiaga: metalo lydinys
• Spalva: juoda
• Darbinė temperatūra: nuo 0°C iki 50°C
• Tvirtinimas: laisvai pastatomas / ant stalo

Patarimai

Prieš prijungdami įsitikinkite, kad BrightSign leistuvas yra išjungtas. Gnybtams naudokite 16–28 AWG laidus ir gerai priveržkite, kad išvengtumėte pertrūkių. Šviesos diodams prijungti anodą junkite prie GPIO gnybto, o katodą – prie įžeminimo, tada BrightAuthor programinėje įrangoje nustatykite GPIO kaip išvestį.
