SFP moduliai tinklui: kaip suderinti pluoštą, greitį ir jungtis

Kai tinklo spintoje baigiasi vario galimybės, į pagalbą ateina optika, o su ja – nedidelis SFP modulis, nuo kurio parinkimo priklauso, ar ryšys užsimegs iš pirmo karto. Daugiausia painiavos kelia ne pats lizdas, o šalutiniai pasirinkimai: greitis, pluošto tipas, bangos ilgis ir jungtis.

Šis straipsnis parašytas administratoriui ar verslo savininkui, kuris pirmą kartą jungia du pastatus, sujungia sandėlį su biuru arba tiesiog nori greito ir tylaus kanalo tarp dviejų komutatorių. Nuosekliai eisime nuo pagrindų iki praktinių patarimų ir klaidų, kurių verta išvengti.

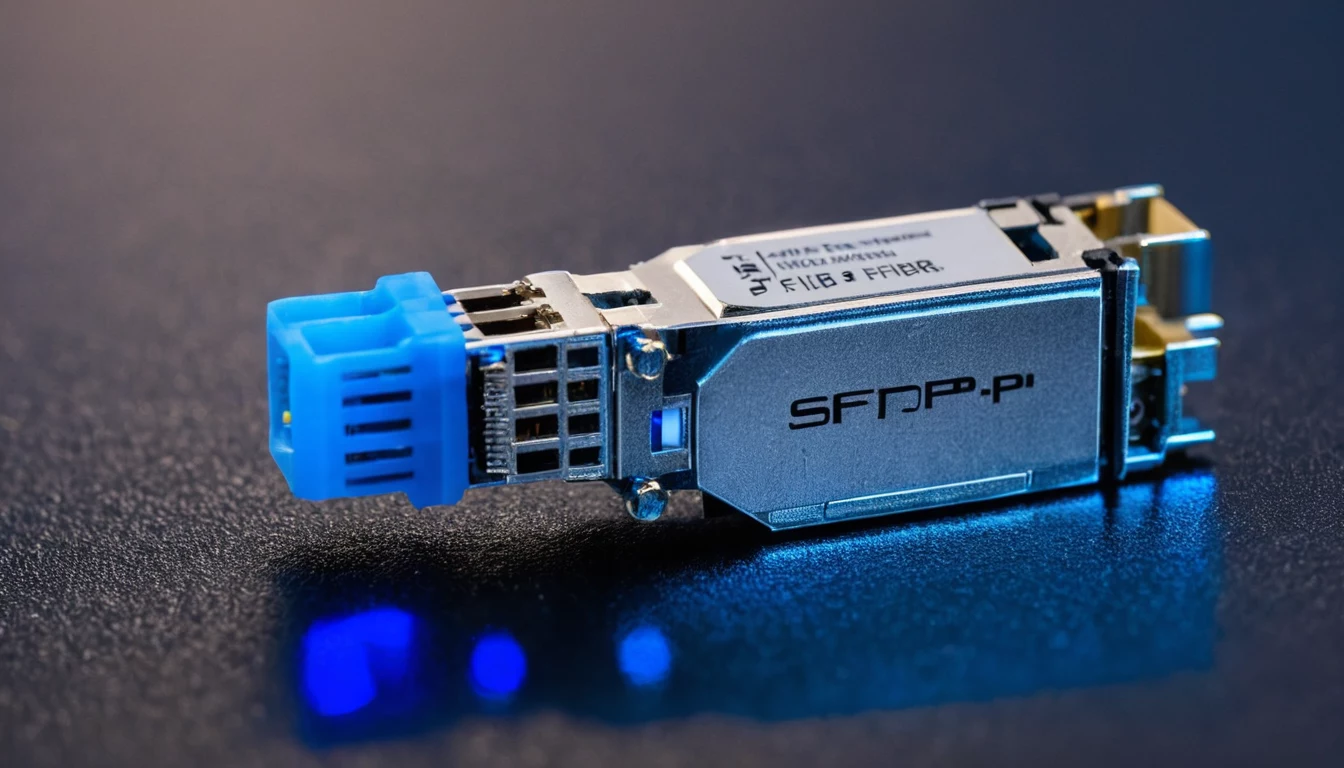

Kas yra SFP ir kodėl jis keičiamas

SFP (angl. small form-factor pluggable) – tai mažas keičiamas siųstuvas-imtuvas, kuris įstatomas į komutatoriaus ar maršrutizatoriaus lizdą. Vienas ir tas pats įrenginys su skirtingais moduliais gali jungtis per skirtingus pluoštus bei atstumus. Bendra architektūra aprašyta SFP straipsnyje. Esminė nauda – lankstumas: nuspręsite vėliau, kokiu nuotoliu jungsite, ir nusipirksite tik reikiamą modulį. Pasirinkimą rasite tarp SFP siųstuvų-imtuvų.

Šeimos pagal greitį

Pirminis SFP skirtas 1 Gbit/s ryšiui, SFP+ – 10 Gbit/s, SFP28 – 25 Gbit/s. Fiziškai moduliai atrodo panašiai, bet prievadas turi palaikyti atitinkamą greitį. Daugelis naujesnių prievadų priima ir lėtesnį modulį, tačiau tai priklauso nuo konkretaus įrenginio, todėl pasitikslinkite dokumentacijoje.

Kuo SFP skiriasi nuo QSFP

QSFP yra didesnis formatas, naudojamas 40 Gbit/s ar 100 Gbit/s ryšiui. Mažoje įmonėje su juo susiduriama retai, tad toliau kalbame apie SFP šeimą.

Vienmodis ir daugiamodis pluoštas

Pluošto tipas yra svarbiausias sprendimas. Vienmodis pluoštas (SMF) turi labai plonį šerdį ir tinka dideliems atstumams. Daugiamodis (MMF) turi platesnę šerdį ir geriausiai veikia trumpose trasose pastate. Plačiau – vienmodžio ir daugiamodžio pluošto aprašymuose.

Skaičiai orientaciniai – tikslią reikšmę nurodo konkretaus modulio specifikacija ir pluošto klasė.

Spalvų kodai

Vienmodis komutacinis laidas dažniausiai geltonas, daugiamodis – oranžinis arba žydrai žalias (aqua). Tačiau spalva tik užuomina: vienintelis patikimas ženklas yra užrašas ant laido apvalkalo.

OM klasės: kodėl nepakanka sakyti „daugiamodis“

Daugiamodžiai pluoštai skirstomi į klases OM1–OM5. Naujesni (OM3, OM4) palaiko 10 Gbit/s didesniais atstumais negu senesnis OM1. Jei pastate jau yra senas pluoštas, pirmiausia išsiaiškinkite jo klasę. Kartais paprasčiausiai išmatuoti ir pakeisti trumpą atkarpą yra pigiau nei bandyti išspausti greitį iš netinkamo laido.

Ką daryti su nežinomu pluoštu

Jei nežinote, kas pastate nutiesta, paprašykite montuotojo atlikti optinį matavimą arba pasikliaukite dokumentacija. Neverta spėlioti: vienmodis modulis su daugiamodžiu laidu gali veikti nestabiliai arba išvis ne.

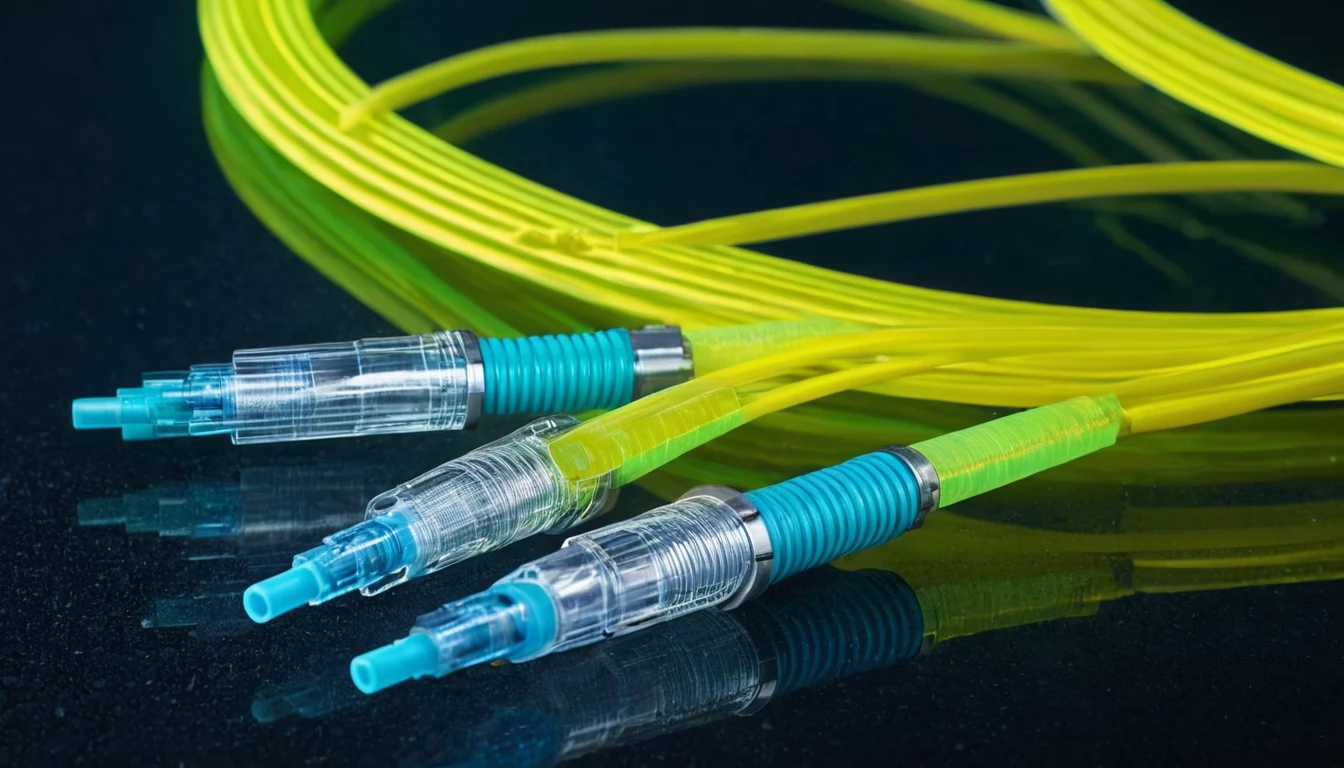

Jungtys ir komutaciniai laidai

Dažniausia jungtis – LC, kurią naudoja didžioji dalis SFP modulių. Dvi gijos (siuntimas ir priėmimas) sudaro dvipusį laidą. Pasirinkimą rasite tarp optinių komutacinių laidų. Daugiau apie jungčių rūšis – optinių jungčių apžvalgoje.

UPC ir APC

Jungties galas gali būti poliruotas tiesiai (UPC, paprastai mėlynas) arba pakreiptas (APC, žalias). Jie nesuderinami: sujungus skirtingus tipus galima pažeisti jungtis ir sugadinti signalą. Tinklo spintoje dažniausiai naudojamas UPC.

Kaip tvarkyti laidus

Optinis laidas nemėgsta aštrių lenkimų. Nelaužkite jo per kampus ir nespauskite kabelių sąvaržomis. Kiekvienam laidui paskirkite žymą, kad vėliau žinotumėte, kur jis veda.

BiDi moduliai: viena gija vietoj dviejų

Dvikryptis (BiDi) modulis siunčia ir priima skirtingais bangos ilgiais per vieną giją. Tai patogu, kai pastatų sujungimui turite tik vieną laisvą giją. Svarbu, kad modulių poros būtų suderintos: vienas galas dirba, pavyzdžiui, su vienu bangos ilgiu siuntimui, o kitas – su priešingu. Dažniausiai jie parduodami poromis.

Optika atleidžia daug klaidų, bet vieną reikalauja griežtai: abu galai turi atitikti vienas kitą pagal greitį, pluošto tipą ir bangos ilgį.

DAC ir AOC: kai optika nebūtina

Labai trumpoms jungtims tarp gretimų spintos komutatorių yra tiesioginio prijungimo variniai kabeliai (DAC) ir aktyvūs optiniai kabeliai (AOC) su jau įlituotais galais. Jie paprastesni ir pigesni už du modulius su laidu, bet nelankstūs: ilgį reikia pasirinkti iš anksto.

Suderinamumas su gamintoju

Kai kurie komutatoriai priima tik to paties gamintojo modulius arba ypatingai užkoduotus trečiųjų šalių. Prieš perkant patikrinkite gamintojo suderinamumo sąrašą arba paklauskite, ar modulis koduotas jūsų įrangai. Net jei modulis fiziškai telpa, įrenginys gali jį atmesti.

DOM ir stebėsena

Daugelis modulių turi skaitmeninę diagnostiką (DOM/DDM), rodančią temperatūrą, siųstuvo galią ir priimamo signalo lygį. Tai labai naudinga ieškant gedimų: pamatysite, ar signalas silpnėja dėl nešvarios jungties, ar dėl senstančio modulio.

Atstumas ir optinis biudžetas

Kuo ilgesnė trasa, tuo silpnesnis signalas. Kiekviena jungtis ir kiekvienas suvirinimas „suvalgo“ šiek tiek galios, todėl modulio deklaruotas nuotolis galioja idealiomis sąlygomis. Jei trasoje daug kryžminių jungčių, atsargos turėtų būti didesnės. Mažoje įmonėje pakanka rinktis modulį su atsarga, o ne būtent ties riba.

Kaip skaityti modulio žymėjimą

Modulio pavadinimas paprastai užkoduoja daug informacijos. Raidės SX reiškia trumpą nuotolį daugiamodžiu pluoštu, LX ir LR – ilgą nuotolį vienmodžiu, o skaičius rodo greitį. Be to, ant korpuso nurodomas bangos ilgis nanometrais, pavyzdžiui, 850 ar 1310. Jei du galai turi skirtingus žymėjimus, ypač bangos ilgius, jie greičiausiai nesusikalbės. Prieš montuodami išsirašykite šiuos duomenis ir palyginkite abiejuose galuose.

Ką reiškia „standartinis“ modulis

Modulis, atitinkantis IEEE ar kitą pramonės standartą, turėtų veikti su kitu to paties standarto moduliu net ir skirtingų gamintojų. Praktiškai šią taisyklę kartais keičia gamintojo programinė įranga, bet standartas lieka gera pradžios vieta. Kuo standartinis pavadinimas aiškesnis, tuo mažiau netikėtumų.

Saugumas ir švara

Lazerio šviesa nematoma, bet pavojinga akims. Nežiūrėkite į atvirą modulį ar laidą. Be to, vienas dulkių grūdelis ant jungties gali sugadinti ryšį, todėl nešvarias jungtis valykite specialiomis priemonėmis, o nenaudojamus lizdus ir laidų galus uždenkite apsauginiais dangteliais.

Kaip tai atrodo mažoje įmonėje

Įsivaizduokite biurą ir sandėlį, esančius skirtinguose pastatuose už maždaug šimto metrų. Varinis kabelis tinka riboje, bet lauko trasoje vario yra ir žaibo, ir elektrinės įžeminimo rizika. Optika izoliuoja pastatus vieną nuo kito. Praktiškai pasirinktumėte du vienodus 1 Gbit/s ar 10 Gbit/s modulius, vienmodį ar daugiamodį pluoštą pagal jau nutiestą trasą ir LC komutacinį laidą abiejuose galuose. Jei planuojate keisti ir vidinį tinklą, pasidomėkite tinklo komutatoriais su SFP lizdais.

Kada užtenka vario

Jei atstumas iki 100 m, o pastatai jungiami vieno bendro įžeminimo sistemoje, kokybiškas Ethernet kabelis gali būti paprastesnis. Optika – tai ne privalomybė, o įrankis konkrečiai užduočiai.

Terpės keitikliai ir mišrūs tinklai

Terpės keitikliai paverčia varinį Ethernet signalą į optinį. Jie praverčia, kai norite sujungti senesnį įrenginį be SFP lizdo su optine trasa. Šiuos įrenginius taip pat galite rasti tarp SFP modulių ir keitiklių. Mažose sistemose paprastai pakanka vieno-dviejų, tačiau didesniuose tinkluose pagrindiniame komutatoriuje geriau naudoti lizdus su moduliais.

Diegimas žingsnis po žingsnio

Teisingas darbų eiliškumas sutaupo daug nervų. Pirmiausia, kol modulis dar nesujungtas, nustatykite komutatoriaus prievado greitį ir, jei reikia, prievado paskirtį. Tada įstatykite modulį į lizdą, kol jis spragtelės. Tik po to prijunkite komutacinį laidą, nes atvirą modulį lengviau sugadinti ar užteršti. Galiausiai patikrinkite, ar prievadas rodo ryšį, ir perskaitykite DOM rodmenis.

Ką daryti, jei lemputė neužsidega

Pirmiausia sukeiskite siuntimo ir priėmimo gijas vietomis – tai viena dažniausių priežasčių. Tada įsitikinkite, kad abiejų galų moduliai yra to paties tipo ir bangos ilgio. Jei vis tiek nieko nėra, pabandykite modulį perkelti į kitą prievadą, kad suprastumėte, ar problema modulyje, ar lizde.

Ką daryti, jei ryšys nuolat krenta

Nutrūkinėjantis ryšys dažnai reiškia nešvarią ar pažeistą jungtį, per aštrų lenkimą arba per mažą optinį biudžetą. Nuvalykite jungtis, patikrinkite laidą ir, jei tai įmanoma, pakeiskite jį trumpu bandomuoju laidu.

Jungtis tarp pastatų: į ką atkreipti dėmesį

Lauko trasa kelia kitokių reikalavimų nei patalpų. Kabelis turi būti skirtas lauko sąlygoms, atsparus drėgmei ir gnaužtuvams, o ne tik komutaciniam laidui. Dažniausiai pastatai jungiami jau nutiestu požeminiu kabeliu su suvirintomis galinėmis jungtimis, o spintoje naudojami trumpi komutaciniai laidai. Jei trasą kloja pasamdyti specialistai, paprašykite matavimo protokolo – jame būna užfiksuotas bendras slopinimas, kuris pasako, ar modulis tiks.

Kodėl optika saugi nuo žaibo ir įžeminimo problemų

Stikliniame pluošte nėra elektrinio laidumo, todėl tarp pastatų nepersiduoda potencialų skirtumai. Varinis kabelis, nutiestas tarp dviejų skirtingai įžemintų pastatų, gali įnešti kenksmingų srovių. Tai viena iš tikrųjų priežasčių, kodėl net per trumpą atstumą verta svarstyti optiką.

Atsarginė gija

Optiniame kabelyje paprastai yra kelios gijos. Jei turite laisvų, palikite bent vieną pora rezervui. Vėliau, kai įmonei prireiks antro kanalo ar atsarginės trasos, nereikės tiesti naujo kabelio.

Kabelio trasa tarnauja ilgus metus, o moduliai keičiasi kas kelerius. Verta investuoti į tinkamą pluoštą, nes vėliau galėsite pakelti greitį vien pakeitę modulius.

Greičio planavimas: ne tik magistralė

Daugelyje mažų įmonių magistralės greitis yra mažiausiai problematiška vieta. Jei vienas kompiuteris failų serveryje naudoja 1 Gbit/s, o 20 darbuotojų jungiasi per vieną 1 Gbit/s ryšį, trasa gali tapti kliūtimi. Tada 10 Gbit/s magistralė tarp komutatorių yra pagrįsta. Tačiau kai tinkle tik kelios darbo vietos, lėtesnis modulis visiškai tinka ir sutaupo pinigų. Kainų klasės skiriasi: 1 Gbit/s moduliai yra pigiausi, 10 Gbit/s – vidutiniai, 25 Gbit/s ir daugiau – brangesni, todėl pirkite tik tiek, kiek reikia šiandien su atsarga rytojui.

Agregavimas

Jei norite daugiau pralaidumo nekeisdami modulių, galima sujungti kelias nuorodas į vieną loginį kanalą (link aggregation). Tai veikia ne visur ir ne visada tolygiai paskirsto srautą, bet kartais yra paprastas kelias be didelių išlaidų.

Naudoti ir suderinami moduliai

Rinkoje yra daug trečiųjų šalių modulių, kurie veikia su skirtingų gamintojų įranga. Jų kokybė skiriasi, todėl rinkitės pardavėjus, kurie aiškiai nurodo suderinamumą ir suteikia galimybę grąžinti prekę, jei ji neveikia. Pirkdami naudotus modulius įsitikinkite, kad jie nebuvo ilgai veikę karštoje aplinkoje, nes lazerio diodas dėvisi.

Dažnos situacijos ir greiti sprendimai

Šią lentelę verta naudoti kaip pradinį filtrą: ji nepakeičia dokumentacijos, bet padeda greitai atsisakyti netinkamų variantų.

Dokumentacija: ko dažnai pritrūksta

Tinklo trasos dokumentacija – tai nedidelis failas ar lentelė, kurioje užrašyta: kokie moduliai naudojami, kokiu bangos ilgiu, kurios gijos kam priskirtos, kokie komutacinių laidų žymėjimai. Praėjus keleriems metams ši lentelė gali sutaupyti valandas. Ją laikykite kartu su kitais IT dokumentais ir atnaujinkite kiekvieną kartą keisdami modulį.

Dažniausios klaidos

• Vienmodis modulis jungiamas prie daugiamodžio pluošto arba atvirkščiai.
• Skirtingi bangos ilgiai ar greičiai abiejuose galuose.
• Pamirštama, kad BiDi moduliai dirba poromis.
• Nešvarios jungtys be valymo.
• Nepatikrintas gamintojo suderinamumas.
• Jungiami UPC ir APC galai.
• Lenkimas per aštrus ir laidai suveržiami sąvaržomis.

Prieš pirkdami patikrinkite

1. Išsiaiškinkite, kokio greičio prievadai abiejuose galuose.
2. Nustatykite pluošto tipą ir jo klasę.
3. Išmatuokite arba sužinokite trasos ilgį.
4. Pasirinkite modulį pagal greitį, pluoštą ir atstumą.
5. Patikrinkite, ar jungtys yra LC, ar kitokios.
6. Įsitikinkite dėl suderinamumo su komutatoriumi.
7. Užsakykite tinkamą komutacinį laidą ir apsauginius dangtelius.
8. Po sujungimo patikrinkite DOM rodmenis.

Dažniausiai užduodami klausimai

Ar galima naudoti vieną modulį, o kitą pasirinkti kitokį?

Tik jei abu galai palaiko tą patį standartą, bangos ilgį ir pluošto tipą. Priešingu atveju ryšys neužsimegs.

Ar SFP+ lizde veiks paprastas SFP modulis?

Dažniausiai taip, bet greitis bus 1 Gbit/s. Tai priklauso nuo įrenginio, todėl pasitikslinkite dokumentacijoje.

Ar optika sparnesnė už varį?

Nuotolio požiūriu taip, o trukdžių ir elektros izoliacijos požiūriu – taip pat. Tačiau trumpose trasose varis dažnai paprastesnis ir pigesnis.

Ką daryti, jei ryšys neįsijungia?

Patikrinkite greitį, pluošto tipą, bangos ilgį ir ar siuntimo bei priėmimo gijos nesukeistos vietomis. Tada nuvalykite jungtis.

Ar reikia specialisto, kad sujungčiau optiką?

Modulio ir komutacinio laido jungimas nėra sudėtingas ir jį gali atlikti kiekvienas administratorius. Tačiau pluošto suvirinimas, trasos tiesimas ir matavimai – specialistų darbas, nes reikalauja įrangos ir patirties.

Ar moduliai kaista?

Šiek tiek taip, ypač greitesni. Todėl nekimškite jų spintoje be oro cirkuliacijos ir naudokite stebėjimą per DOM, jei komutatorius tai palaiko.
