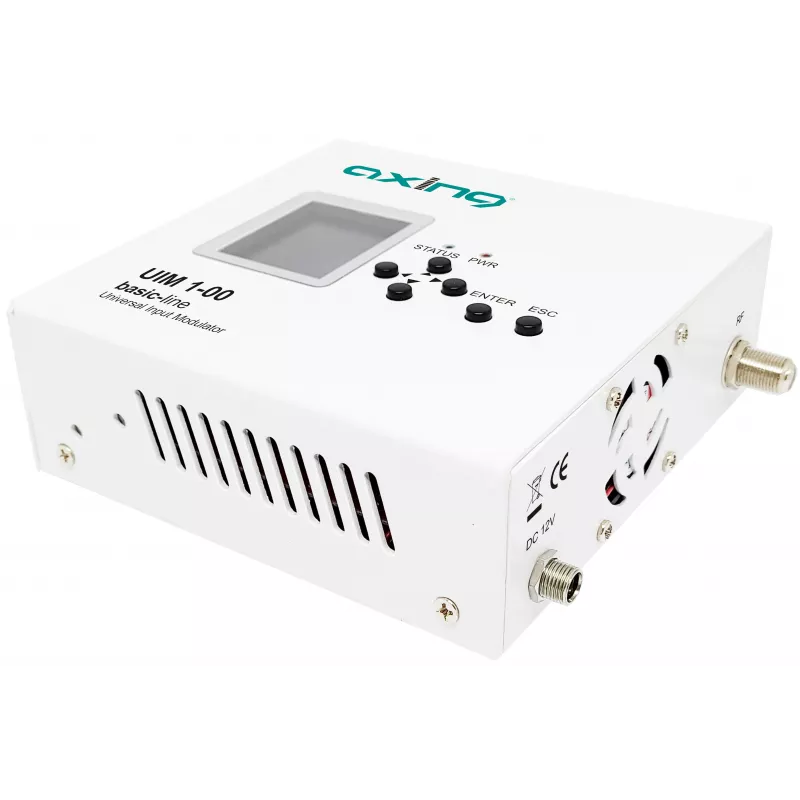

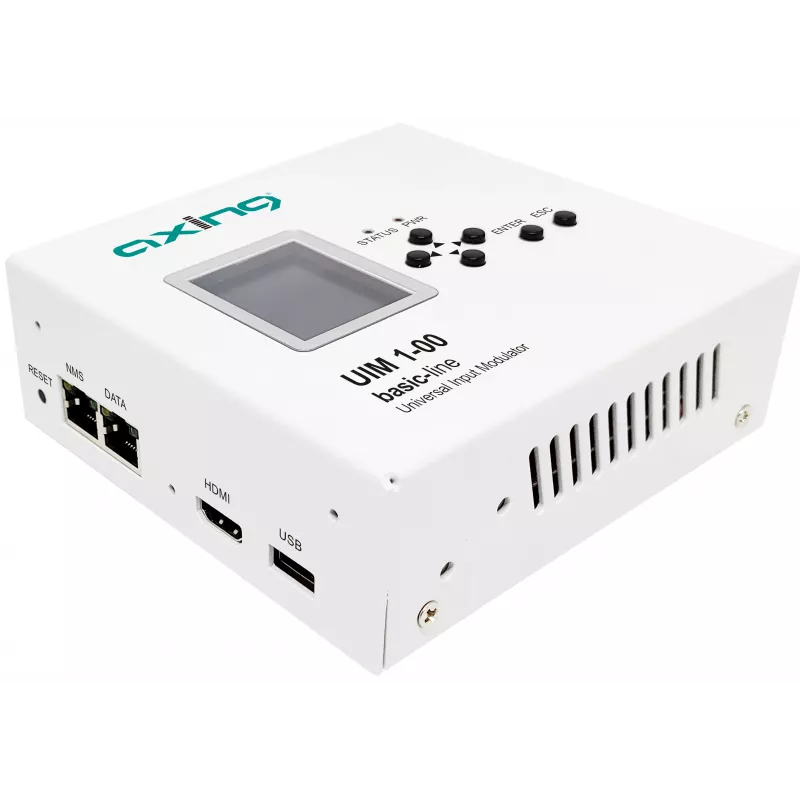

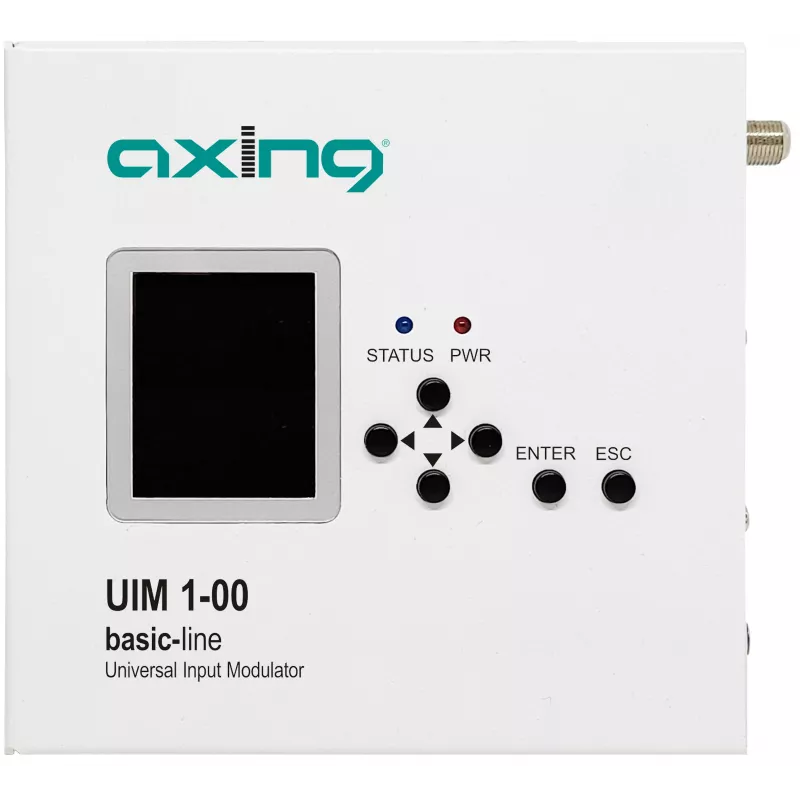

AXING UIM 1-00 Universal Input Modulator HDMI CVBS YPbPr to RF DVB-T/C

Ar kada pagalvojote, kad vieną vaizdo šaltinį – pavyzdžiui, palydovinį imtuvą, medijos leistuvą ar kamerą – galite lengvai ištransliuoti į visus namų ar biuro televizorius per jau esamą koaksialinį kabelį? AXING UIM 1-00 (UIM00100) – tai universalus įėjimo moduliatorius, kuris paverčia HDMI, CVBS (kompozitinį) ar YPbPr komponentinį vaizdo signalą į moduliuotą RF išvestį, palaikančią DVB-T (COFDM) ir DVB-C (QAM) standartus. Šis kompaktiškas metalinis įrenginys sukurtas profesionaliam signalų paskirstymui viešbučiuose, ligoninėse, mokyklose ar komercinėse patalpose, užtikrinant patikimą ir aukštos kokybės perdavimą.

Privalumai jūsų kasdieniam naudojimui

Nereikia tempti naujų laidų – išnaudokite jau esamą koaksialinę instaliaciją. Moduliatorius automatiškai atpažįsta prijungtą šaltinį, o jūs galite pasirinkti DVB-T ar DVB-C moduliaciją, kad atitiktų jūsų sistemą. Reguliuokite išėjimo lygį (70–100 dBµV) ir dažnį (47–862 MHz), kad signalas būtų optimaliai stiprus. Palaiko iki 1080p raiškos su H.264 vaizdo kodavimu – gausite aiškų ir ryškų vaizdą. Konfigūruojama per USB sąsają, o energijos sąnaudos mažesnės nei 10 W.

Kam šis įrenginys tinka?

• Namų vartotojams, norintiems transliuoti vieną šaltinį (pvz., „Android“ dėžutę) į kelis televizorius skirtinguose kambariuose.
• Smulkiam verslui – barams, kavinėms, sporto klubams, kur reikia rodyti tą patį kanalą visuose ekranuose.
• Įstaigoms – mokykloms, ligoninėms, viešbučiams, kur reikia centralizuoto signalo paskirstymo.
• Nedidelėms MATV (bendros antenos televizijos) sistemoms atnaujinti iš analoginės į skaitmeninę.

Pagrindinės specifikacijos

• Įėjimo sąsajos: 1x HDMI, 1x CVBS (RCA), 1x YPbPr (3x RCA)
• Išėjimo sąsaja: 1x RF (F jungtis)
• Moduliacija: DVB-T (COFDM) / DVB-C (QAM) pasirenkama
• Vaizdo kodavimas: H.264 (MPEG-4 AVC)
• Garso kodavimas: MPEG1 Layer II, AAC
• Maksimali raiška: 1080p (1920x1080 @ 30 kadrų/s)
• Išėjimo dažnių diapazonas: 47–862 MHz
• Išėjimo lygis: 70–100 dBµV (reguliuojamas)
• MER: >35 dB
• DVB-T konsteliacijos: QPSK, 16QAM, 64QAM
• DVB-C konsteliacijos: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
• Pralaidumas: 6, 7, 8 MHz (pasirenkamas)
• Apsaugos intervalas (DVB-T): 1/4, 1/8, 1/16, 1/32
• FEC (DVB-T): 1/2, 2/3, 3/4, 5/6, 7/8
• LCN palaikymas: Taip
• Konfigūravimas: USB (B tipas)
• Maitinimas: 12V DC, 1,5A (išorinis adapteris pridėtas)
• Energijos sąnaudos: <10 W
• Korpusas: Metalinis
• Darbinė temperatūra: 0°C – +45°C

Kaip naudoti?

Prijunkite vaizdo šaltinį (HDMI, CVBS ar YPbPr) prie moduliatoriaus. Per USB sąsają sureguliuokite pageidaujamą moduliacijos tipą, dažnį ir išėjimo lygį. Tada prijunkite RF išvestį prie koaksialinio kabelio tinklo. Galiausiai kiekviename televizoriuje atlikite kanalų paiešką – jūsų signalas bus rastas kaip naujas kanalas.

Patarimas: norėdami išvengti trikdžių, naudokite aukštos kokybės RG6 koaksialinį kabelį ir užtikrinkite tinkamą 75 omų varžą. Moduliatorių pastatykite gerai vėdinamoje vietoje. Prieš diegdami patikrinkite vietinius RF signalų paskirstymo reglamentus.
