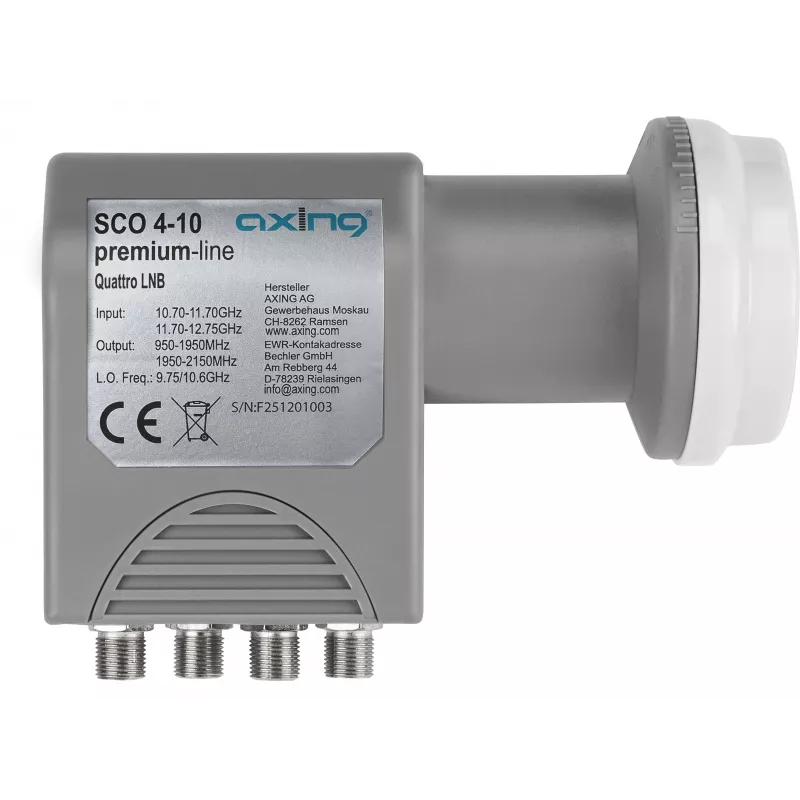

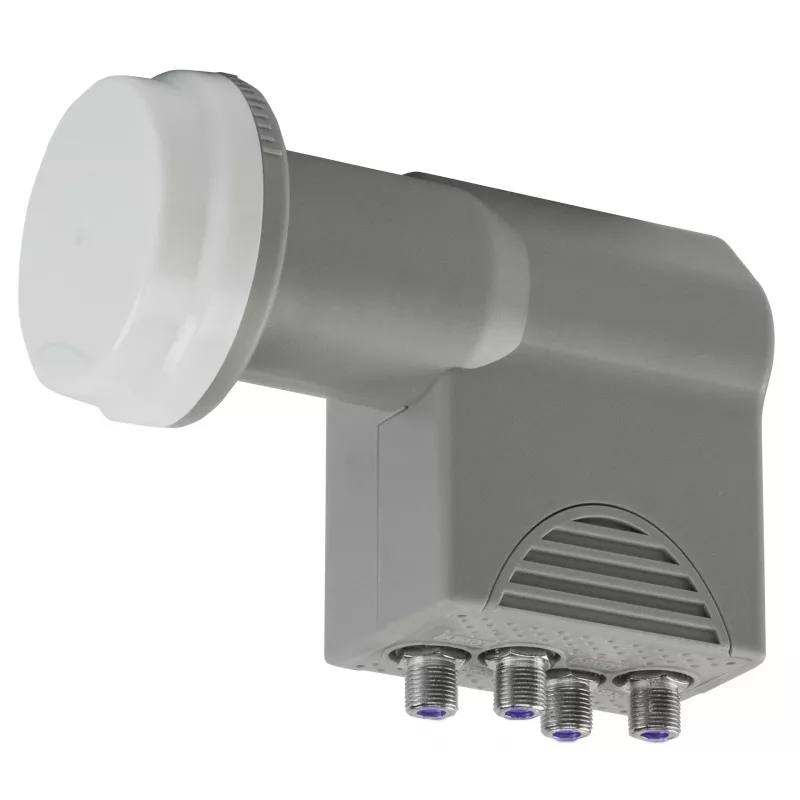

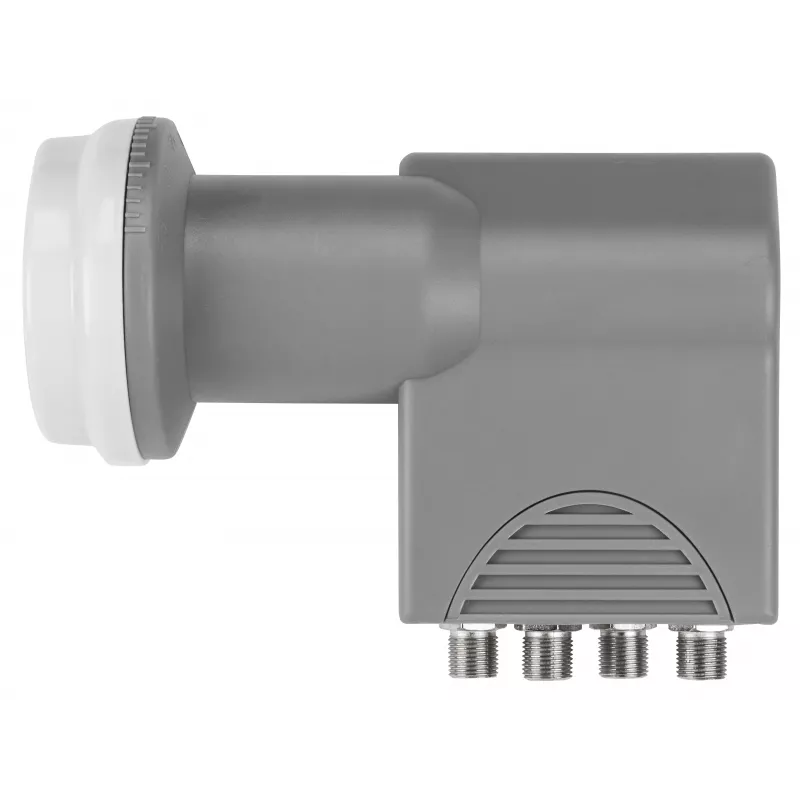

AXING SCO 4-10 Quattro LNB su 40 mm tiekimo galvute, 4 išėjimais, UHD/3D paruoštas SCO00410

Kai vienu metu norite žiūrėti skirtingus kanalus skirtinguose kambariuose, reikia LNB, kuris kiekvienam imtuvui pateiktų visus keturis signalo kelius. AXING SCO 4-10 Quattro LNB turi atskirus išėjimus Horizontal High, Horizontal Low, Vertical High ir Vertical Low – tai būtina daugiabučių ar didelių namų palydovinėms sistemoms su multiswitch.

Kam skirtas

Šis LNB skirtas montuotojams ir sistemų integratoriams, kurie įrengia palydovinę televiziją keliems butams ar dideliems objektams. Jis idealiai tinka, kai naudojamas multiswitch ir reikia aprūpinti daug imtuvų, kad kiekvienas galėtų pasirinkti bet kurį kanalą be apribojimų.

Pagrindinės savybės

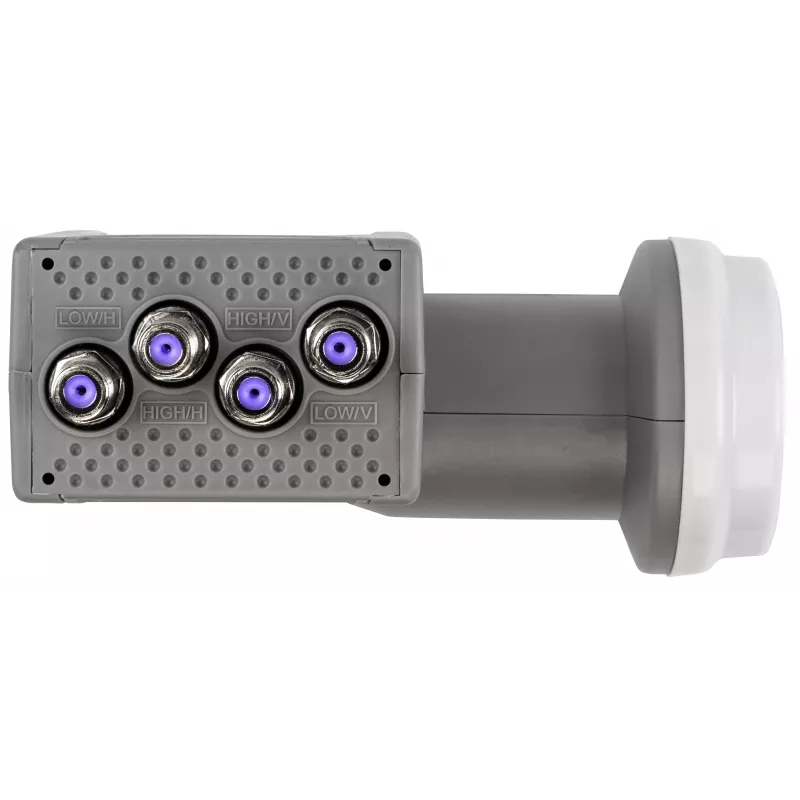

• Quattro LNB su keturiais atskirais išėjimais: Horizontal High, Horizontal Low, Vertical High, Vertical Low.
• 40 mm tiekimo galvutės skersmuo – tinka standartinėms lėkštėms.
• Palaiko DVB-S, DVB-S2, Full HD, 3D ir 4K/UHD signalus.
• Mažas triukšmo koeficientas – 0,1 dB (tipinis), užtikrina švarų vaizdą.
• Integruota ištraukiama apsauga nuo oro F jungtims.
• Atsparus oro sąlygoms plastikinis korpusas.

Specifikacijos

• Įėjimo dažnių diapazonas: 10,7–11,7 GHz (žemas), 11,7–12,75 GHz (aukštas).
• Išėjimo dažnių diapazonas: 950–1950 MHz (žemas), 1100–2150 MHz (aukštas).
• Vietinio osciliatoriaus dažniai: 9,75 GHz (žemas), 10,6 GHz (aukštas).
• Konversijos stiprinimas: 50–60 dB.
• Kryžminės poliarizacijos izoliacija: > 20 dB.
• Veidrodinio kanalo slopinimas: > 40 dB.
• Srovės suvartojimas: maks. 180 mA.
• Darbinė temperatūra: nuo -30 °C iki +60 °C.
• Jungties tipas: F jungtis.

Kaip naudoti

Prijunkite keturis išėjimus prie multiswitch įėjimų pagal poliarizaciją ir dažnių juostą. Nustatykite tinkamą LNB pasukimą (skew) pagal savo geografinę padėtį, kad kryžminė poliarizacija būtų kuo geresnė. Prieš užverždami F jungtis, užmaukite integruotas apsaugines movas – taip išvengsite drėgmės patekimo ir signalo silpnėjimo.

Patarimas: jei montuojate lauke, visada naudokite savalaikes jungtis ir gerai izoliuokite. Reguliariai patikrinkite, ar apsauginės movos laikosi savo vietoje – tai prailgins LNB tarnavimo laiką.
