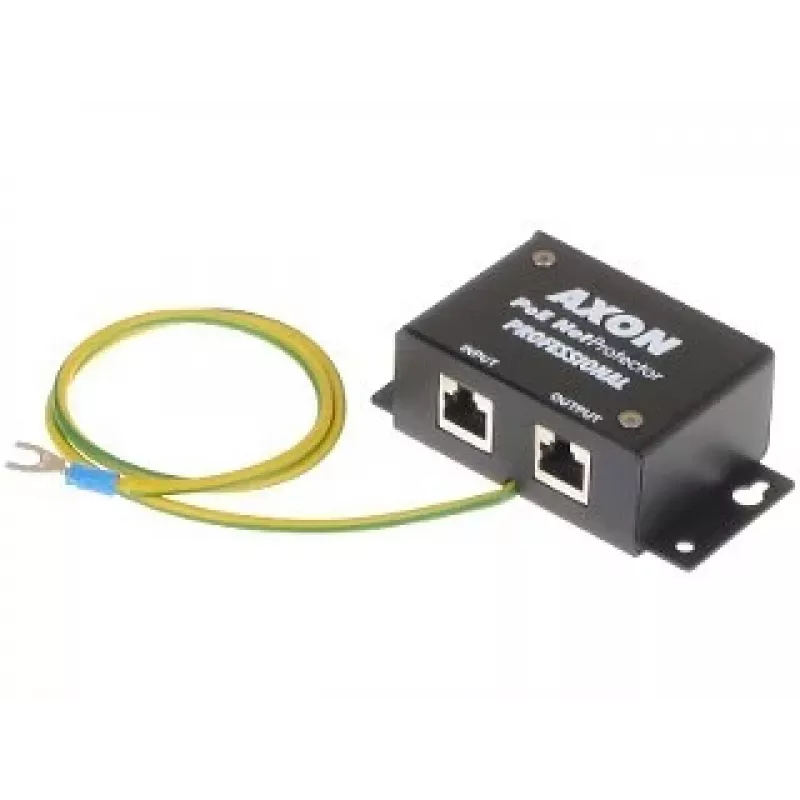

Apsaugos nuo viršįtampių modulis AXON-POE/PROF

AXON-POE/PROF – tai apsaugos nuo viršįtampių modulis, sukurtas apsaugoti PoE tinklo įrangą nuo trumpalaikių viršįtampių, galinčių ją sugadinti. Su mažesniu nei 1 ns atsako laiku ir iki 10 kA maksimalia iškrovos srove vienai linijai, šis įrenginys užtikrina patikimą apsaugą.

Kodėl verta rinktis

• Apsaugo visas 8 Ethernet kabelio gyslas (4 duomenų poras), taip pat maitinimo linijas.
• Palaiko PoE, PoE+ ir UPoE (IEEE 802.3af/at/bt) standartus.
• Žema įtampos apsaugos riba: <70 V maitinimo linijoms (L-G).
• Itin greitas atsakas: <1 ns.
• Metalinis korpusas užtikrina ilgaamžiškumą.

Techninė specifikacija

• Nominali iškrovos srovė (In): 2 kA vienai linijai (8/20 µs).
• Maksimali iškrovos srovė (Imax): 10 kA vienai linijai (8/20 µs).
• Įtampos apsaugos lygis (Up) duomenų linijoms (L-G): <600 V.
• Įtampos apsaugos lygis (Up) maitinimo linijoms (L-G): <70 V.
• Įtampos apsaugos lygis (Up) maitinimo linijoms (L-L): <120 V.
• Maksimali darbinė įtampa (Uc) maitinimui: 60 V DC.
• Jungtys: 2x RJ45 (ekranuotos).
• Įžeminimas: varžtinis gnybtas (PE).
• Montavimas: DIN bėgelis (35 mm) arba sieninis.
• Darbinė temperatūra: -25°C iki +70°C.
• Apsaugos klasė: IP20.

Kam tinka

Šis apsaugos modulis rekomenduojamas visiems, kurie naudoja PoE įrenginius – IP kameras, belaidžio ryšio prieigos taškus, VoIP telefonus ar kitus tinklo įrenginius, maitinamus per Ethernet kabelį. Jis ypač naudingas ten, kur kabeliai nutiesti lauke arba ilgais atstumais, kur kyla didesnė viršįtampių rizika.

Kaip naudoti

Modulis įmontuojamas tarp tinklo šaltinio (pvz., PoE komutatoriaus) ir saugomo įrenginio. Prijunkite Ethernet kabelį prie vieno RJ45 jungties, o kitą kabelį – prie antrojo RJ45. Įžeminimo gnybtą sujunkite su patikimu įžeminimu. Modulį galima pritvirtinti ant DIN bėgelio arba prie sienos.

Patarimas: prieš montuodami įsitikinkite, kad įžeminimo varža atitinka reikalavimus – tinkamas įžeminimas yra būtinas efektyviai apsaugai nuo viršįtampių. Taip pat rekomenduojama reguliariai tikrinti modulio būklę po didelių perkrovų.
