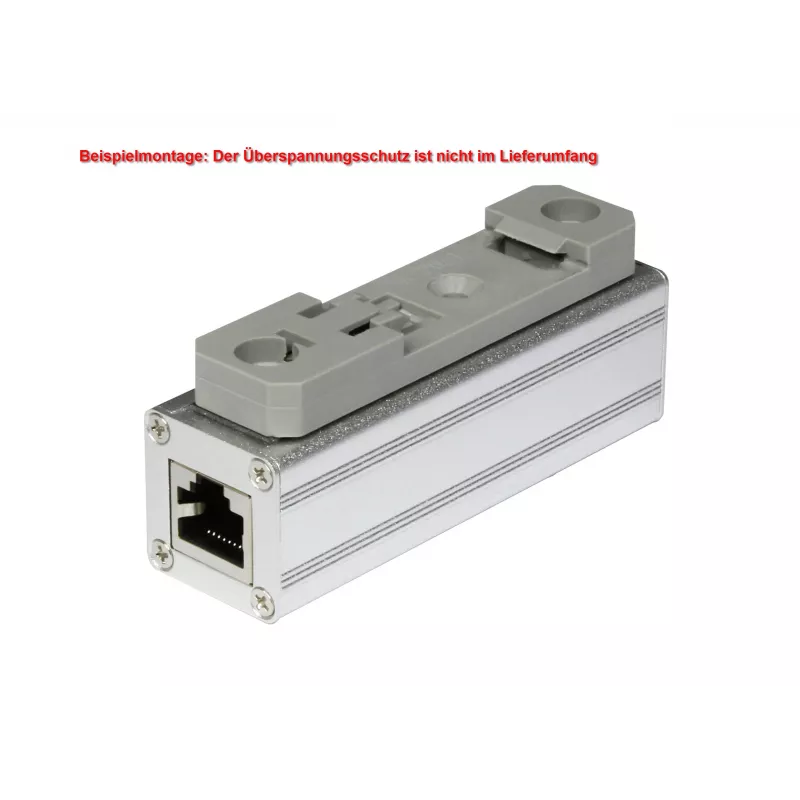

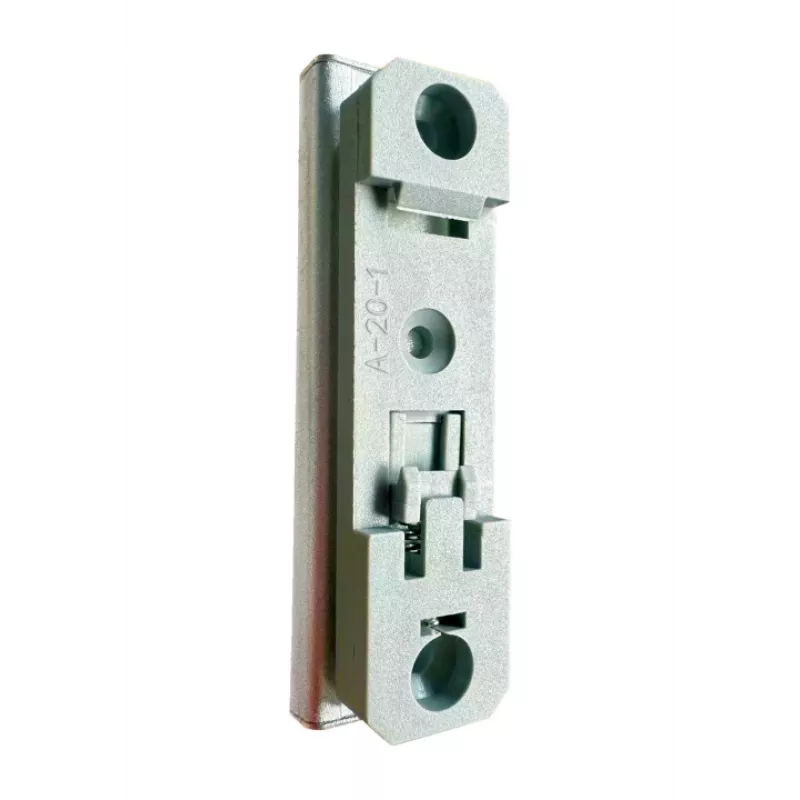

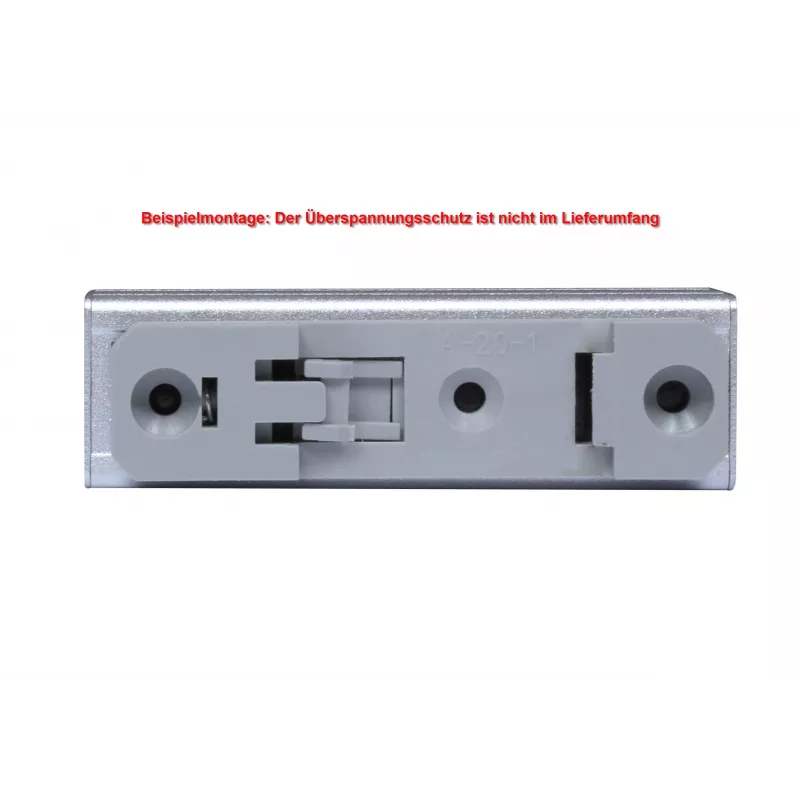

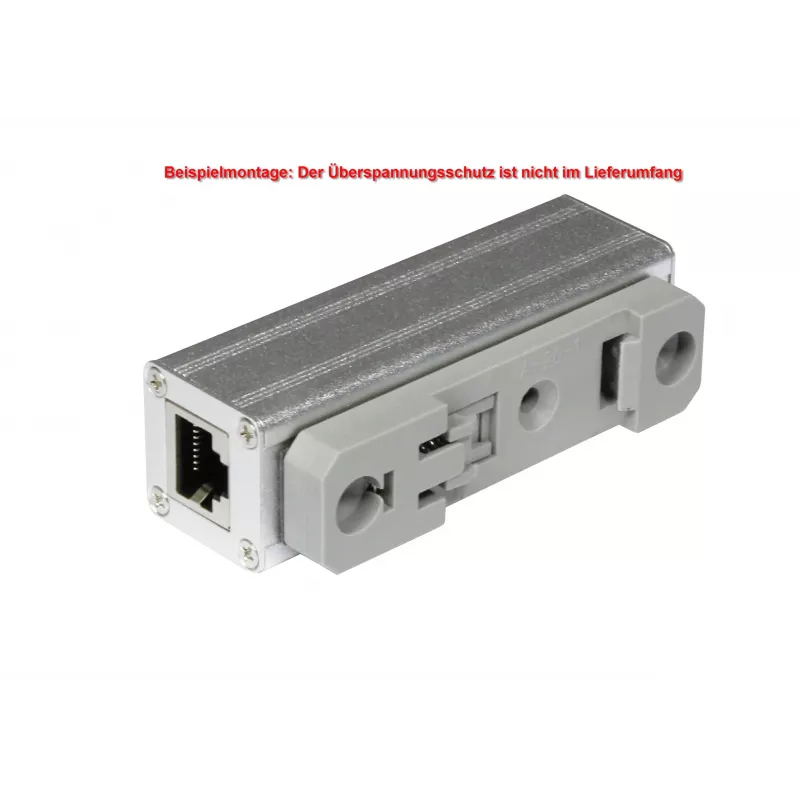

ALLNET Cat.6 Ethernet apsaugos nuo viršįtampių modulis su DIN bėgio laikikliu ALL95100 (ALL95100-DinRail-Clamp)

Ilgais Ethernet kabeliais sujungta tinklo įranga – ypač pramoninėse patalpose ar lauke – gali nukentėti nuo žaibo smūgių ar perjungimo operacijų sukeliamų įtampos šuolių. Šis viršįtampių apsaugos modulis užkerta kelią pavojingiems impulsams, kol jie pasiekia jautrius įrenginius, ir taip apsaugo nuo brangių gedimų bei prastovų.

Kam skirtas

Sistemų integratoriams, elektrikams ir tinklo administratoriams, kurie montuoja ALLNET ALL95100 įrenginius ant DIN bėgių pramoninėse ar lauko sąlygose, kur kyla realus žaibo sukeliamų viršįtampių pavojus.

Pagrindinės savybės

• Apsaugo visas 4 vytos poros poras Cat.6 kabeliuose
• Palaiko 10 Gigabit Ethernet (10GBASE-T) didelio greičio linijas
• Didelė iškrovos galia: 10 kA nominali (8/20 µs), 20 kA maksimali
• Greitas atsako laikas – mažiau nei 1 ns
• Metalinis korpusas užtikrina ilgaamžiškumą
• Montuojamas tiesiai ant 35 mm DIN bėgio
• Darbinė temperatūra nuo -40 °C iki +80 °C

Specifikacijos

• Produkto tipas: duomenų linijos viršįtampių apsaugos modulis
• Kabelio suderinamumas: 6 kategorija (Cat.6)
• Jungčių tipas: RJ45 (įėjimas/išėjimas)
• Apsaugomos poros: 4 poros (8 laidai)
• Nominali iškrovos srovė (In): 10 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 20 kA (8/20 µs)
• Įtampos apsaugos lygis (Up) L-L: < 600 V
• Įtampos apsaugos lygis (Up) L-PE: < 600 V
• Atsako laikas: < 1 ns
• Įžeminimas: per DIN bėgį arba atskirą įžeminimo gnybtą
• Korpuso medžiaga: metalas
• Darbinė temperatūra: -40 °C iki +80 °C
• Montavimas: DIN bėgis (35 mm)

Patarimai

Montuokite apsaugos modulį kuo arčiau įrenginio, kurį norite apsaugoti. Užtikrinkite tinkamą mažos varžos įžeminimo jungtį, kad būtų pasiekti nurodyti apsaugos lygiai.
