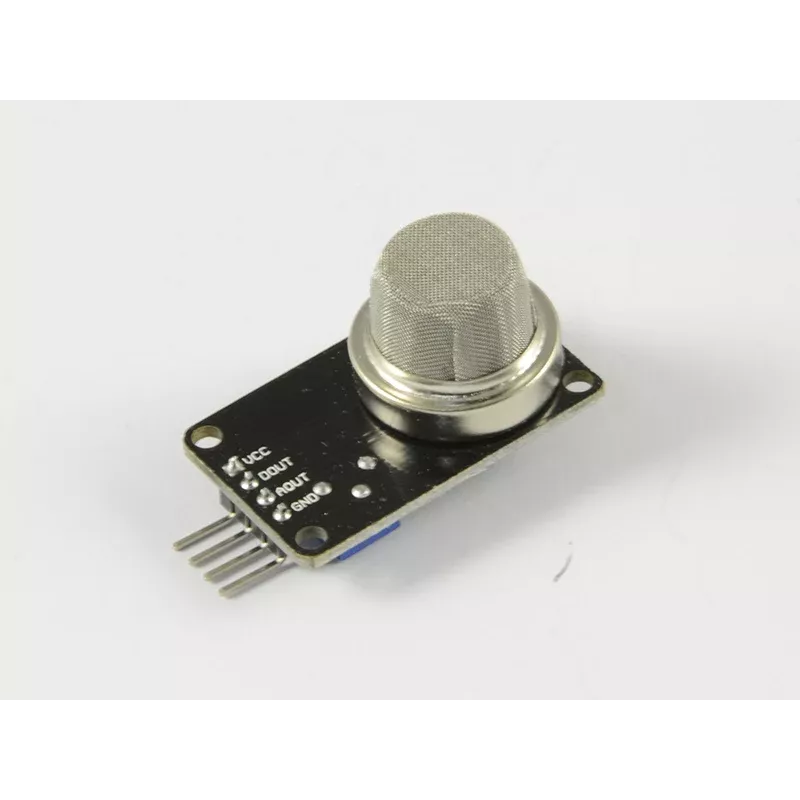

ALLNET Arduino MQ-5 dujų jutiklio modulis, skirtas LPG, butanui, propanui, metanui (ALL-B-5)

Kai norite savo projektuose stebėti, ar aplinkoje nėra degiųjų dujų, MQ-5 jutiklio modulis tampa paprastu ir patikimu sprendimu. Užuot litavę sudėtingas grandines, tiesiog prijunkite ALLNET ALL-B-5 prie Arduino, Raspberry Pi ar kito mikrovaldiklio ir pradėkite rinkti duomenis.

Kam tai skirta

Šis modulis puikiai tinka makintojams, hobistams ir inžinieriams, kuriantiems dujų nuotėkio signalizacijas, saugos sistemas ar aplinkos stebėjimo stotis. Jis pravers, jei reikia aptikti LPG, butaną, propaną, metaną, gamtines ar akmens anglių dujas.

Pagrindinės savybės

• Naudoja MQ-5 puslaidininkinį dujų jutiklį, galintį aptikti įvairias degiąsias dujas
• Teikia tiek analoginį (0–5 V), tiek skaitmeninį TTL išėjimą su reguliuojamu slenksčiu
• Ant plokštės esantis potenciometras jautrumui reguliuoti
• Maitinimo ir skaitmeninio išėjimo indikaciniai šviesos diodai, leidžiantys lengvai patikrinti būseną
• Standartinis 4 kontaktų kištukas (VCC, GND, DOUT, AOUT) paprastam prijungimui
• Suderinamas su 5 V logikos mikrovaldikliais, įskaitant Arduino, ESP32 ir Raspberry Pi

Specifikacijos

• Jutiklio modelis: MQ-5
• Tikslinės dujos: LPG, gamtinės dujos, butanas, propanas, metanas, akmens anglių dujos
• Darbinė įtampa: 5 V DC
• Išėjimo tipas: analoginis (0–5 V) ir skaitmeninis (TTL)
• Aptikimo diapazonas: 300–10 000 ppm (LPG / gamtinėms dujoms)
• Kaitinimo įtampa: 5 V DC
• Kaitinimo srovė: apie 150 mA
• Reakcijos laikas: ≤ 10 sek.
• Atkūrimo laikas: ≤ 30 sek.
• Darbinė temperatūra: nuo -10 °C iki 50 °C
• Darbinė drėgmė: ≤ 95 % RH (nekondensuojanti)

Kaip naudoti

Prijunkite modulį prie mikrovaldiklio: VCC prie 5 V, GND prie žemės, AOUT prie analoginio įėjimo, DOUT prie skaitmeninio įėjimo. Prieš pirmąjį matavimą leiskite jutikliui pašildyti keletą minučių, kad išėjimas stabilizuotųsi. Skaitmeninį slenkstį nustatykite potenciometru, kol jutiklis veikia žinomoje dujų koncentracijoje. Bandymų metu užtikrinkite tinkamą vėdinimą.

Patarimas: jei norite didesnio tikslumo, kalibruokite jutiklį švarioje aplinkoje ir po to, kai jis įšyla. Venkite staigių temperatūros pokyčių – jie gali trumpam paveikti rodmenis.
