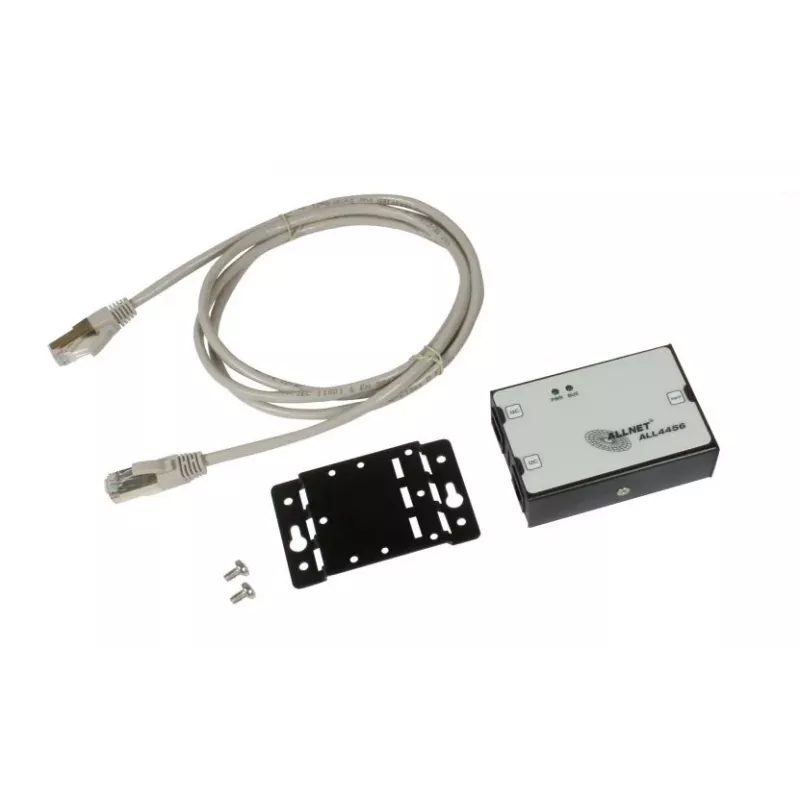

ALLNET ALL4456 vandens nuotėkio jutiklio modulis (elektronika, zondai nepridedami) ALL4456_o._Schwimmer

Jei namuose ar biure yra vietų, kur vandens nuotėkis gali likti nepastebėtas – po skalbykle, boileriu, virtuvės kriaukle – ALLNET ALL4456 modulis tampa jūsų budriu sargu. Tai elektroninis šerdis, kuri kartu su išoriniais zondais (nepridedami) akimirksniu reaguoja į vandenį ir perduoda signalą toliau.

Kodėl verta rinktis

• Reakcija greičiau nei per 1 sekundę – kol dar yra laiko sureaguoti.
• Universalus relės išėjimas: perjungiamasis kontaktas, galima pasirinkti NO arba NC – lengvai integruojama su signalizacija, PLC ar kitu valdymu.
• Garsinis ir šviesos signalas: raudonas LED ir vidinis garsiakalbis (išjungiamas).
• Ilgi jutiklio kabeliai iki 100 metrų (priklausomai nuo kabelio kokybės) – tinka dideliems objektams.
• Platus darbinės temperatūros diapazonas: nuo 0°C iki +50°C.

Kam tinka

Šis modulis skirtas tiems, kurie jau naudoja ALLNET MSR stebėjimo sistemą arba planuoja ją plėsti. Jis puikiai tiks namų savininkams, norintiems apsaugoti rūsį, vonios kambarį ar skalbyklą, taip pat įmonėms, kuriose vandens nuotėkis gali sutrikdyti veiklą. Kadangi tai tik elektronikos modulis, būtinai įsigykite ir išorinius zondus – be jų jutiklis neveiks.

Techninė specifikacija

• Gaminio tipas: vandens nuotėkio jutiklio modulis
• APTIKIMO METODAS: laidus (reikalingi išoriniai zondai)
• Jutiklio įėjimai: 1 (išorinių laidžių zondų porai)
• Išėjimo tipas: bekontaktis relės kontaktas
• Relės kontakto konfigūracija: perjungiamasis kontaktas (NO/NC pasirenkamas)
• Maks. perjungimo galia (relė): 24V DC / 1A arba 230V AC / 0,5A
• Maitinimo šaltinis: 10–15V DC
• Srovės suvartojimas: maks. 50 mA
• Aliarmo indikacija: raudonas LED (aliarmas), žalias LED (maitinimas), vidinis garsiakalbis (išjungiamas)
• Darbinė temperatūra: 0°C iki +50°C
• Sandėliavimo temperatūra: -20°C iki +70°C
• Darbinė drėgmė: 10% iki 90% RH (nekondensuojanti)
• Korpuso medžiaga: ABS plastikas
• Montavimas: sieninis (varžtais)
• Apsaugos klasė: IP20
• Suderinamumas: skirta ALLNET MSR sistemoms, reikalingi išoriniai laidūs zondai
• Pridedami komponentai: tik elektronikos modulis (išoriniai zondai / plūdės jutiklis nepridedami)
• Reakcijos laikas: < 1 sekundė
• Maks. jutiklio kabelio ilgis: iki 100 metrų (priklausomai nuo kabelio kokybės)

Kaip naudoti

Modulį pritvirtinkite prie sienos varžtais toje vietoje, kurią norite stebėti. Prie įėjimo prijunkite išorinius laidžius zondus (nepridedami) ir nutieskite juos iki galimo nuotėkio vietos. Maitinimą prijunkite prie 10–15V DC šaltinio. Relės išėjimą sujunkite su signalizacijos panele, PLC ar kitu valdymo įrenginiu – pasirinkite NO arba NC kontaktą pagal savo sistemos logiką. Įjungus maitinimą, šviečia žalias LED. Kai vanduo sujungia zondus, suveikia raudonas LED ir garsiakalbis, o relė perjungia kontaktą.

Patarimai: Kad išvengtumėte klaidingų aliarmų, zondus laikykite švarius ir sausus. Jei nenaudojate garso signalo, galite jį išjungti. Atminkite, kad modulis pats vandens neaptinka – būtinai įsigykite tinkamus zondus. Montuodami laikykitės elektros saugos taisyklių; jei abejojate, pasikvieskite specialistą.
