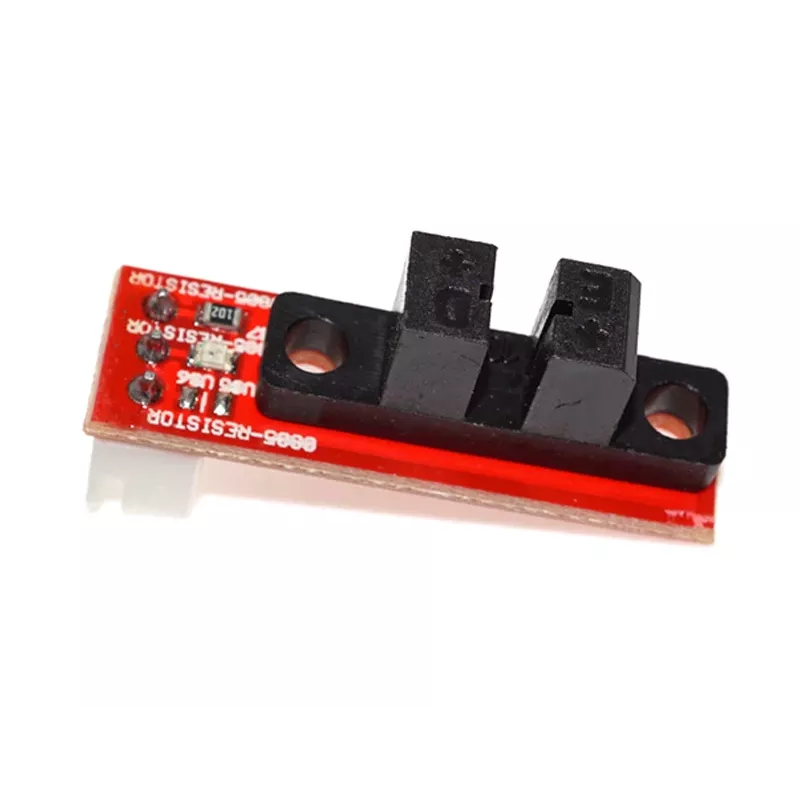

ALLNET 4duino Optoelektroninis galinis jungiklis (ALL_OY_3917)

Ar kada nors teko derinti 3D spausdintuvo ar CNC mašinos ašis ir galvoti: „Kodėl gi negalima to padaryti paprasčiau?“ Štai atsakymas – ALLNET 4duino Optoelektroninis galinis jungiklis (ALL_OY_3917). Tai ne tik eilinis ribinis jungiklis, o tikslus optinis jutiklis, kuris padės jūsų projektui veikti sklandžiai ir be klaidų.

Kodėl verta rinktis šį jungiklį?

Skirtingai nuo mechaninių jungiklių, šis optinis jutiklis neturi besitrinančių dalių, todėl tarnauja ilgiau ir reaguoja akimirksniu. Jis veikia pagal infraraudonųjų spindulių pertraukimo principą – kai spindulys nutrūksta, iš karto siunčiamas signalas. Mažas energijos suvartojimas (mažiau nei 20 mA) ir 5 V darbinė įtampa leidžia jį lengvai prijungti prie Arduino, Raspberry Pi ar kitų valdiklių. Du LED indikatoriai (maitinimo ir trigerio būsenos) akimirksniu parodo, ar viskas veikia, tad nereikia spėlioti.

Kam jis tinka?

• 3D spausdintuvams (pvz., RepRap, Prusa, Creality) – ašių hominimui ir ribų nustatymui
• CNC staklėms ir lazeriniams graviruotojams – tiksliai pozicijai fiksuoti
• Robotikos projektams – kaip ribinis ar homingo jutiklis
• Bet kokiems „pasidaryk pats“ projektams su mikrokontroleriais

Svarbiausios savybės

• Tipas: optoelektroninis (infraraudonųjų spindulių)
• Veikimo principas: spindulio pertraukimas
• Maitinimas: 5 V DC
• Išėjimo signalas: skaitmeninis (aktyvus žemas, kai suveikia)

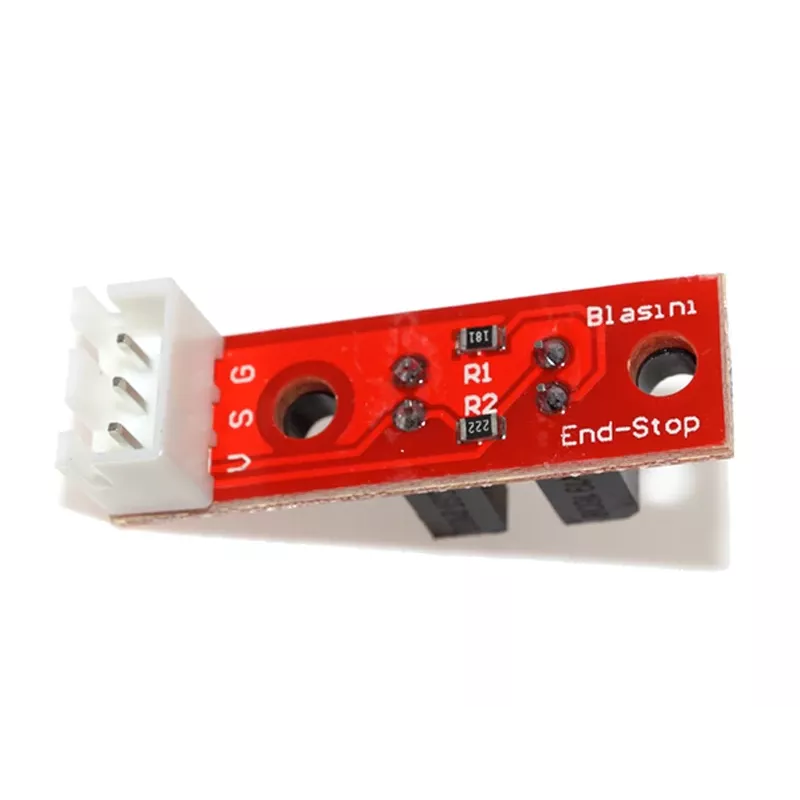

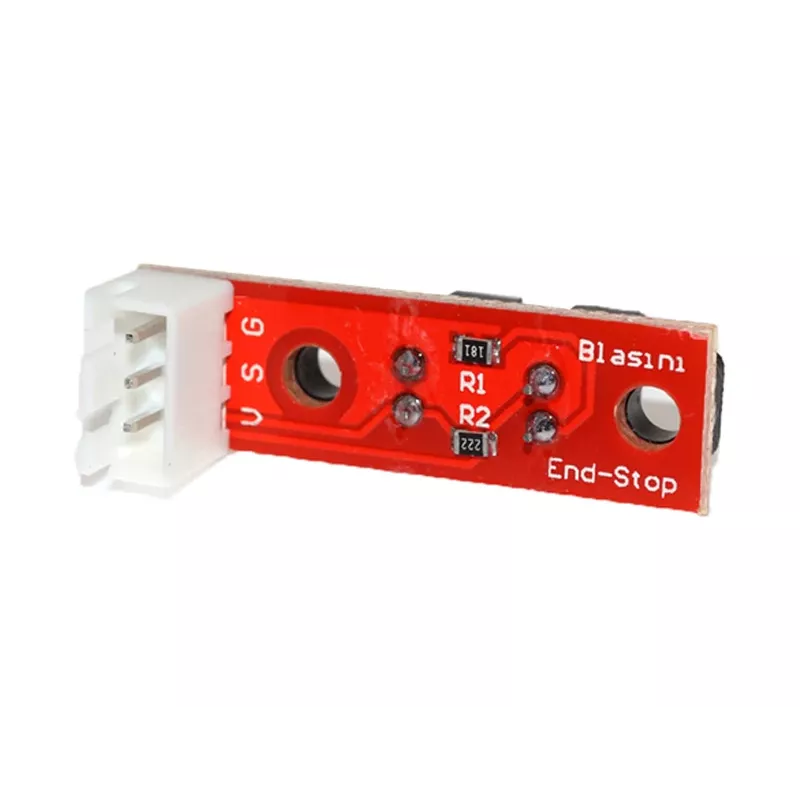

• Jungtis: 3 kontaktų galvutė (VCC, GND, Signal)
• Detekcijos tarpas: apie 5 mm
• Srovės suvartojimas: < 20 mA
• LED indikatoriai: 2 (maitinimas, trigeris)
• Medžiaga: FR-4 PCB, elektroniniai komponentai
• Tvirtinimas: per PCB skylutes M3 varžtais

Kaip naudoti?

Prijunkite VCC prie 5 V, GND prie žemės, o Signal prie skaitmeninio įėjimo. Kai spindulys pertraukiamas, Signal tampa žemas. Galite naudoti su bet kuria 5 V logika veikiančia plokšte. Kabelio komplekte nėra – rekomenduojame standartinius Dupont laidus.

Patarimas: montuodami įsitikinkite, kad pertraukiamas objektas (pvz., spausdintuvo ašies flanšas) laisvai praeina pro 5 mm tarpą ir nepaliečia jutiklio. Naudokite M3 varžtus tvirtinimui per PCB skylutes.
