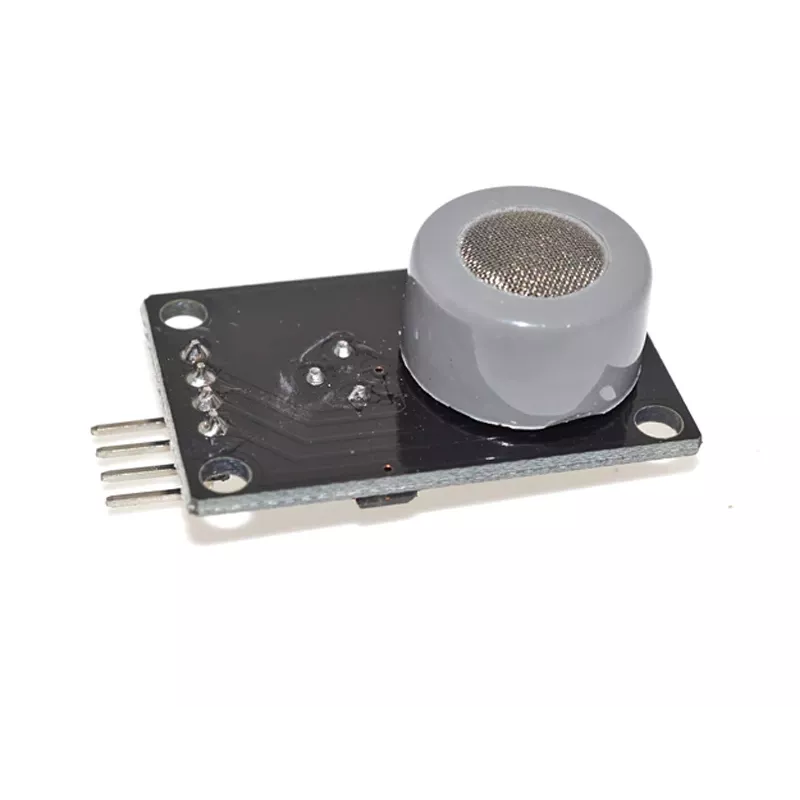

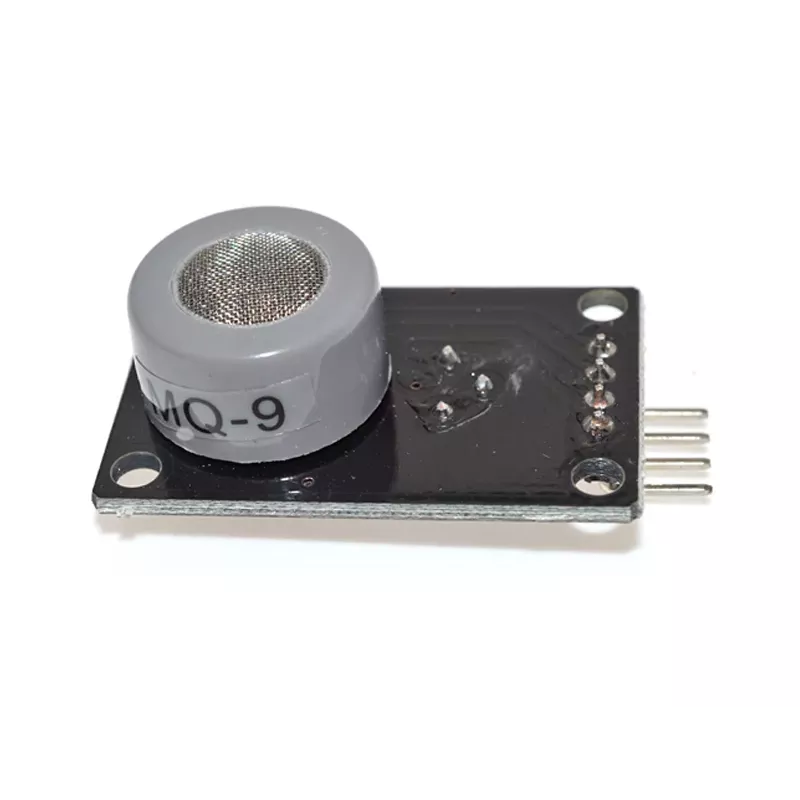

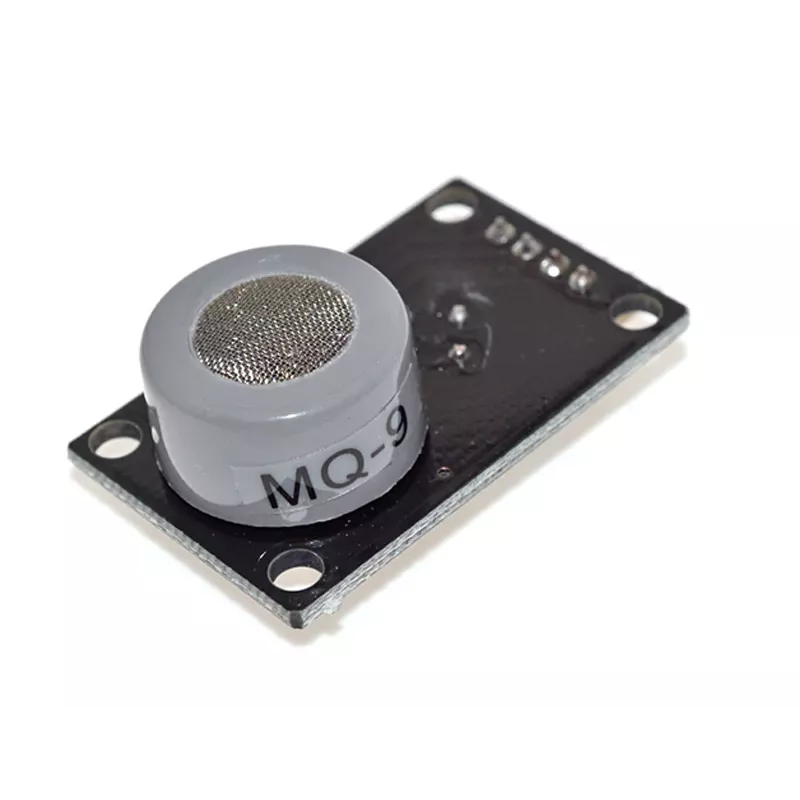

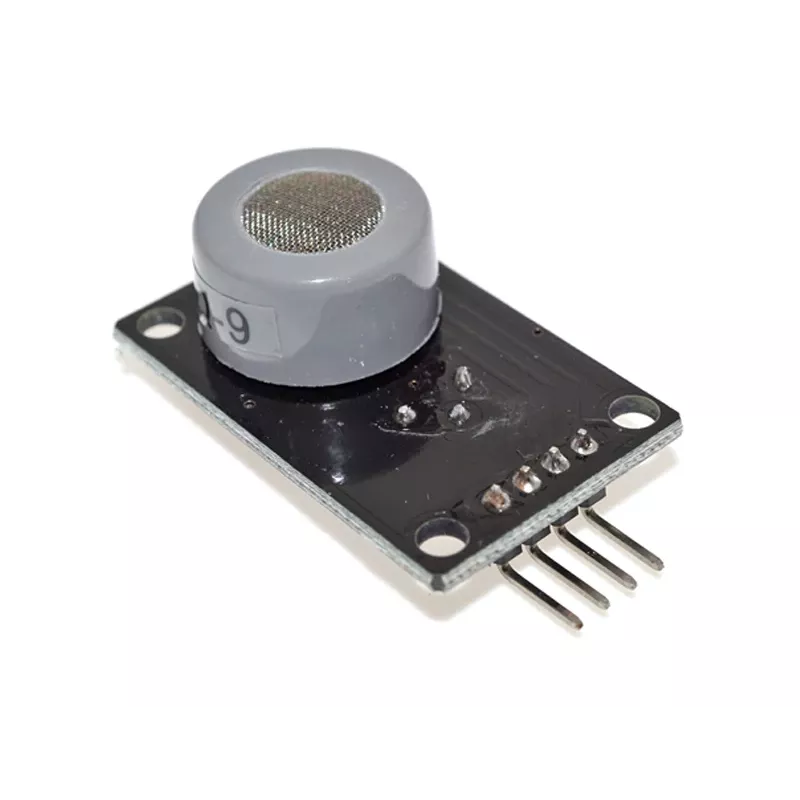

ALLNET 4duino MQ-9 Anglies monoksido ir degiųjų dujų jutiklis (ALL_OY_3336)

Ar kada susimąstėte, ar jūsų namuose nėra paslėpto pavojaus – tykaus anglies monoksido ar nesandarių dujų? Šis mažas, bet galingas ALLNET 4duino MQ-9 jutiklis padės jums jaustis saugiau. Jis aptinka tiek anglies monoksidą (CO), tiek degiąsias dujas, tokias kaip metanas, propanas ar LPG. Puikiai tinka „protingiems“ namams, „pasidaryk pats“ projektams ar oro kokybės stebėjimui – tereikia prijungti prie Arduino, Raspberry Pi, ESP32 ar kitos mikrovaldiklių platformos.

Kuo jis naudingas jums?

Jutiklis turi dvi išvestis – analoginę (tiksliai matuoja dujų koncentraciją) ir skaitmeninę (signalizuoja, kai koncentracija viršija nustatytą slenkstį). Tai reiškia, kad galite pasirinkti: ar norite tiksliai žinoti, kiek ppm dujų ore, ar tiesiog gauti signalą pavojaus atveju. Jautrumą galite lengvai reguliuoti ant plokštės esančiu potenciometru – prisitaikykite prie savo aplinkos. Reagavimo laikas – vos iki 10 sekundžių, tad realiu laiku žinosite, kas vyksta. O suvartoja tik apie 150 mA – taupiai ir efektyviai.

Kam šis jutiklis skirtas?

• Oro kokybės stebėjimo sistemoms namuose ar biure
• Dujų nuotėkio detektoriams – ypač ten, kur naudojamos dujinės viryklės ar šildytuvai
• Išmaniesiems namams – integruokite į savo automatizavimo sistemą
• Robotikai ir daiktų interneto (IoT) projektams
• Mėgėjiškai elektronikai – puikus būdas mokytis ir kurti

Pagrindinės specifikacijos

• Tipas: Puslaidininkinis dujų jutiklis (MQ-9)
• Nustatomos dujos: Anglies monoksidas (CO), metanas (CH4), propanas (C3H8), LPG
• Maitinimo įtampa: 5V DC
• Išvestys: Analoginė (0-5V) ir skaitmeninė (TTL)
• CO matavimo diapazonas: 10–1000 ppm
• Degiųjų dujų matavimo diapazonas: 100–10000 ppm
• Šildytuvo įtampa: 5V DC
• Reagavimo laikas: ≤ 10 s
• Atsistatymo laikas: ≤ 30 s
• Darbinė temperatūra: nuo -20°C iki 50°C
• Darbinis drėgnumas: ≤ 95 % RH (be kondensato)
• Sąsaja: 4 kontaktų antraštė (VCC, GND, DOUT, AOUT)
• Jautrumo reguliavimas: Taip (per potenciometrą)
• Lyginimo lustas: LM393
• Energijos suvartojimas: ~150 mA (šildytuvo srovė)
• Įšilimo laikas: ~20 s

Patarimai naudojimui

Prieš pradėdami matavimus, leiskite jutikliui įšilti bent 20 sekundžių – taip užtikrinsite tikslesnius rodmenis. Analoginė išvestis puikiai tinka tiksliam dujų koncentracijos matavimui, o skaitmeninė – aliarmo slenksčio nustatymui. Venkite didelės korozinių dujų koncentracijos – tai prailgins jutiklio tarnavimo laiką.
