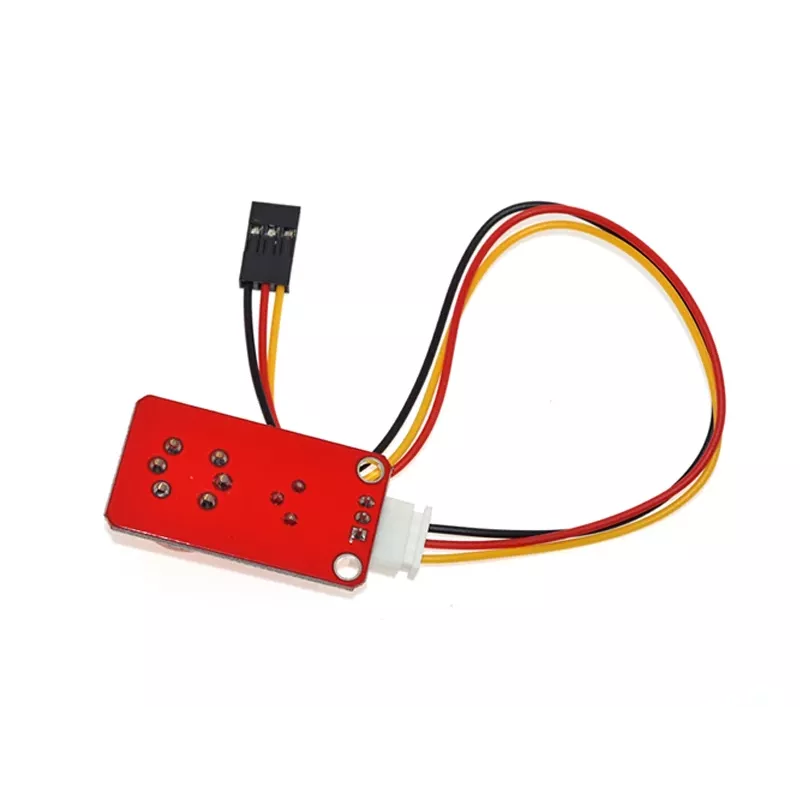

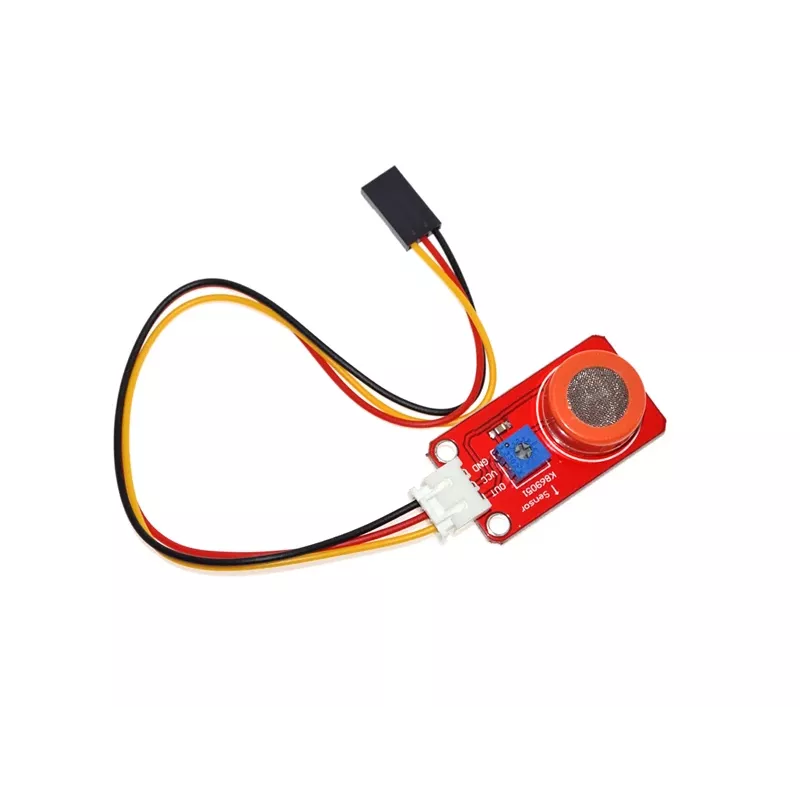

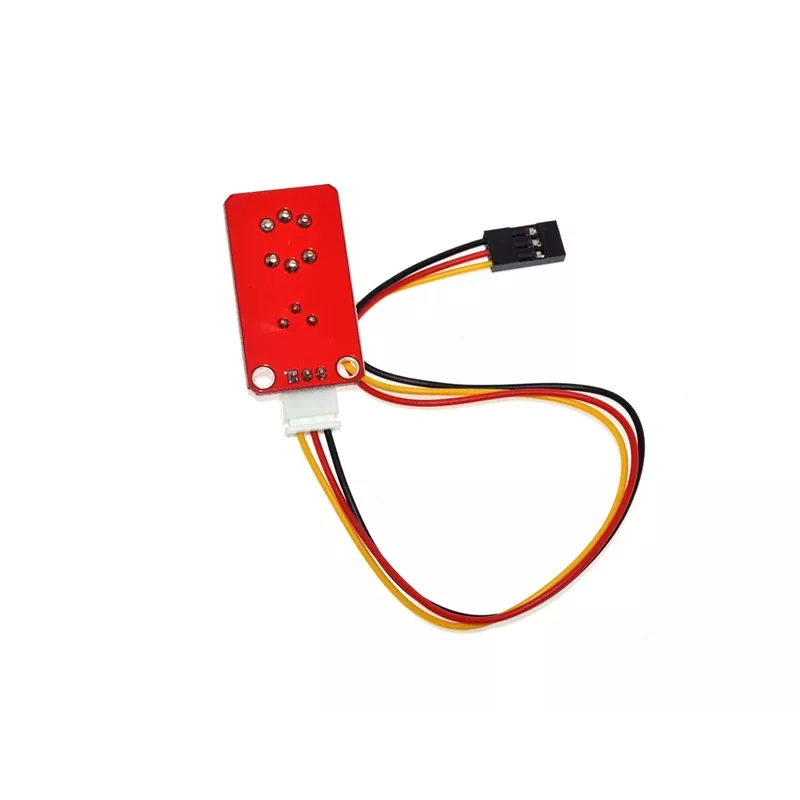

ALLNET 4duino MQ-3 alkoholio dujų jutiklis (ALL_OY_3327)

Kai kuriate nešiojamą alkoholio testerį ar norite stebėti oro kokybę namuose, reikia jutiklio, kuris būtų tikslus ir lengvai integruojamas. ALLNET 4duino MQ-3 alkoholio dujų jutiklis (ALL_OY_3327) yra būtent toks – su analoginiu ir skaitmeniniu išėjimais, jautrumo reguliavimu ir plačiu aptikimo diapazonu.

Kodėl verta rinktis MQ-3?

• Aptinka alkoholio (etanolio) garus, benziną, heksaną, LPG ir CO
• Du išėjimai: analoginis (0-5V) ir skaitmeninis (TTL) – lankstus sprendimas įvairiems projektams

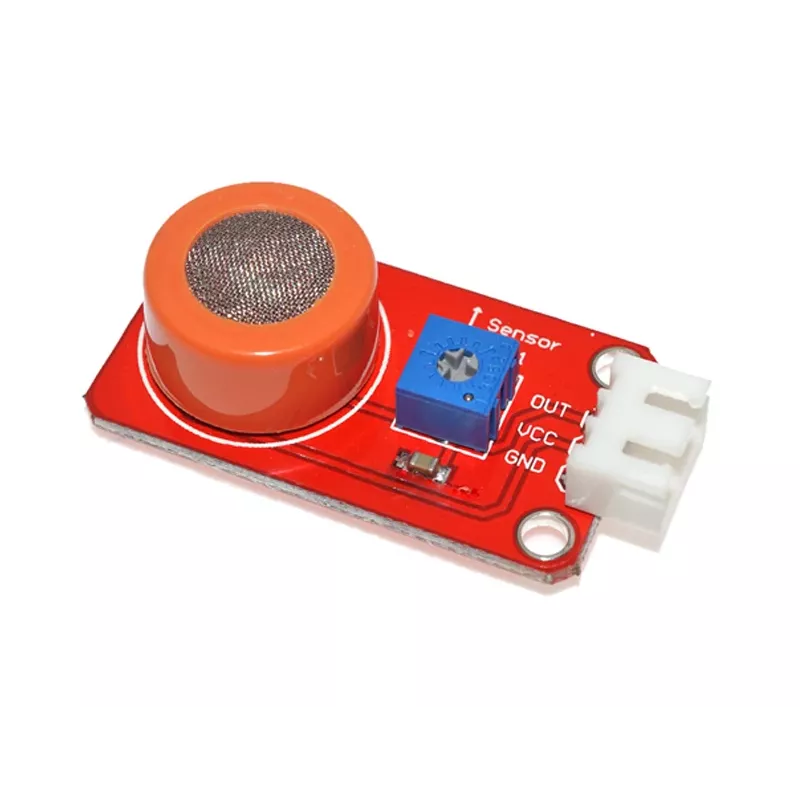

• Ant plokštės esantis potenciometras leidžia tiksliai sureguliuoti jautrumą
• Greitas atsakas – ≤10 sek.
• Platus aptikimo diapazonas: 0,05–10 mg/L alkoholio (300–10000 ppm)
• 4 kontaktų jungtis (VCC, GND, DOUT, AOUT) – lengvas prijungimas prie Arduino, Raspberry Pi, ESP32/ESP8266

Kaip naudoti kasdien?

Šis jutiklis puikiai tinka „pasidaryk pats“ alkotesterio projektams, oro kokybės stebėjimui ar saugos sistemoms. Po maždaug 20 sek. pašildymo jutiklis pradeda teikti stabilūs duomenis. Analoginį išėjimą galite nuskaityti bet kokiu ADC, o skaitmeninis išėjimas suveikia, kai dujų koncentracija viršija potenciometru nustatytą slenkstį. Modulis maitinamas 5V DC įtampa ir sunaudoja mažiau nei 150 mA, todėl tinka ir baterijomis maitinamiems prietaisams.

Techninės specifikacijos

• Jutiklio tipas: puslaidininkinis dujų jutiklis
• Jautrumas dujoms: alkoholis (etanolis), benzinas, heksanas, LPG, CO
• Aptikimo diapazonas (alkoholiui): 0,05–10 mg/L (300–10000 ppm)
• Darbinė įtampa: 5V DC
• Kaitinimo įtampa: 5V DC
• Išėjimo signalas: analoginis (0-5V), skaitmeninis (TTL)
• Sąsaja: 4 kontaktų jungtis (VCC, GND, DOUT, AOUT)
• Atsako laikas: ≤10 s
• Atkūrimo laikas: ≤30 s
• Darbinė temperatūra: -10°C iki 50°C
• Darbinė drėgmė: ≤95% RH
• Jutiklio elemento medžiaga: alavo dioksidas (SnO2)
• Reguliuojamas jautrumas: taip, ant plokštės esančiu potenciometru
• Pašildymo laikas: apie 20 s
• Energijos suvartojimas: <150 mA
• Suderinamumas: Arduino, Raspberry Pi, ESP32/ESP8266, mikrovaldikliai

Pastaba

ALLNET 4duino MQ-3 yra patikimas ir universalus dujų jutiklio modulis, tinkantis ne tik alkoholio aptikimui, bet ir kitiems projektams. Analoginis ir skaitmeninis išėjimai suteikia lankstumo integruojant įvairiose sistemose.
