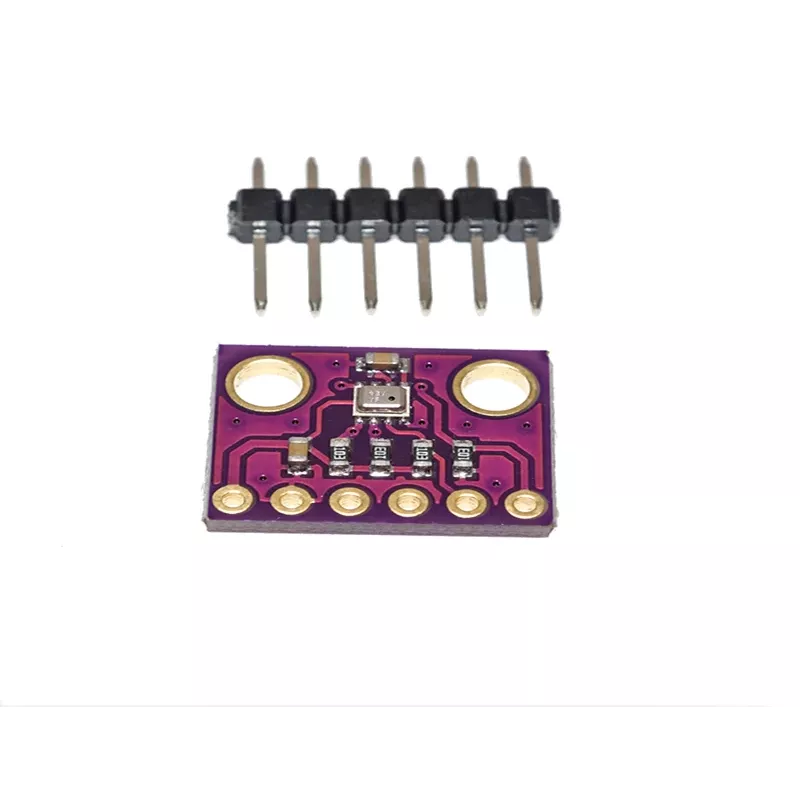

ALLNET 4duino didelio tikslumo atmosferos slėgio jutiklis (ALL_OY_3259-1)

Orų stotelė, kuri tiksliai prognozuoja pokyčius, ar drono aukščio stabilizavimas – abiem atvejais reikia patikimo barometrinio slėgio jutiklio. ALLNET 4duino didelio tikslumo atmosferos slėgio jutiklis su Bosch BMP280 lustu užtikrina stabilų ±1,0 hPa absoliutų tikslumą ir yra suderinamas su Arduino, Raspberry Pi, ESP32 bei kitais mikrovaldikliais. Tai sprendimas, kuris paverčia jūsų idėjas veikiančiais projektais.

Kam skirtas

Šis jutiklis skirtas makintojams, IoT kūrėjams ir mokytojams, kuriems reikia patikimo barometrinio slėgio matavimo prietaisų: orų stotims, altimetrams, patalpų klimato stebėjimo sistemoms, dronų aukščio išlaikymui. Jis veikia su 3,3 V ir 5 V sistemomis, palaiko I2C ir SPI sąsajas, todėl lengvai integruojamas į esamus sprendimus.

Pagrindinės savybės

• Bosch BMP280 jutiklio lustas – didelis tikslumas ir ilgalaikis stabilumas
• Matuoja atmosferos slėgį nuo 300 iki 1100 hPa su ±1,0 hPa absoliučiu tikslumu
• Temperatūros matavimas nuo -40 iki +85 °C su ±0,5 °C tikslumu
• Pasirenkamas I2C adresas (0x76 arba 0x77) ir SPI palaikymas lanksčiam prijungimui
• Mažos energijos sąnaudos: 0,1 mA (tipinis), idealiai tinka baterijomis maitinamiems projektams
• Aukščio matavimas, apskaičiuojamas iš slėgio duomenų

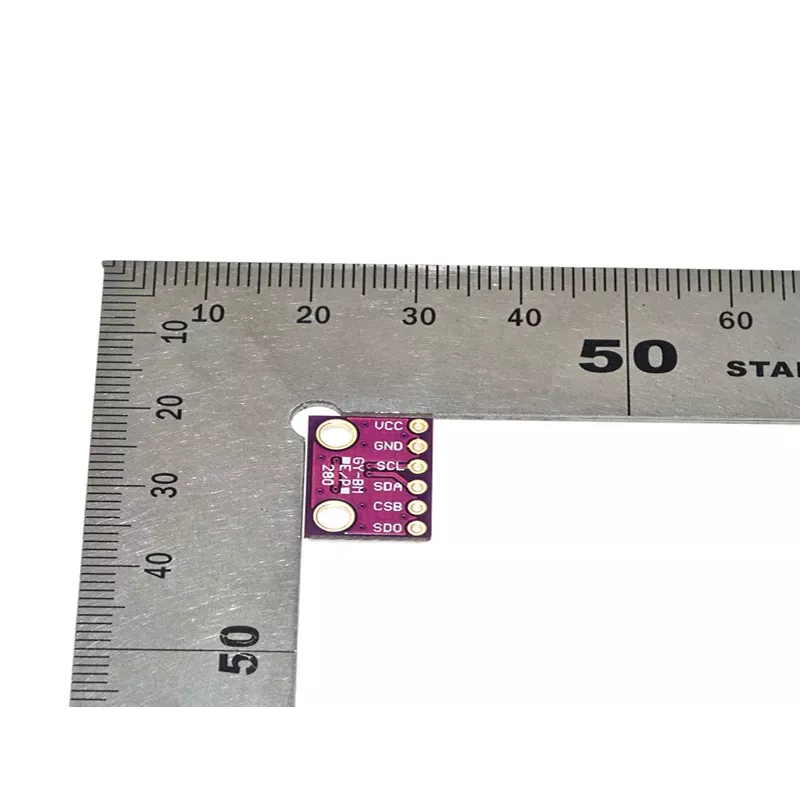

• Kompaktiškas modulis su standartiniu kontaktų išdėstymu: VCC, GND, SCL, SDA, CSB, SDO

Specifikacijos

• Jutiklio lustas: Bosch BMP280
• Slėgio diapazonas: nuo 300 iki 1100 hPa
• Slėgio absoliutus tikslumas: ±1,0 hPa
• Slėgio santykinis tikslumas: ±0,12 hPa
• Slėgio skyra: 0,01 hPa
• Temperatūros diapazonas: nuo -40 iki +85 °C
• Temperatūros tikslumas: ±0,5 °C
• Temperatūros skyra: 0,01 °C
• Darbinė įtampa: 3,3 V - 5 V DC
• Loginė įtampa: 3,3 V
• Ryšio sąsajos: I2C, SPI
• I2C adresas: 0x76 arba 0x77 (pasirenkamas)
• Srovės suvartojimas: 0,1 mA (tipinis)
• Duomenų perdavimo sparta: iki 157 Hz
• Suderinamumas: Arduino, Raspberry Pi, ESP32, ESP8266, mikrovaldikliai

Kaip naudoti

Prijunkite jutiklį prie mikrovaldiklio per I2C arba SPI sąsają. I2C režimu naudokite SCL ir SDA kontaktus, SPI – CSB ir SDO. Maitinkite 3,3 V arba 5 V įtampa. Bibliotekos, skirtos BMP280, palengvins duomenų nuskaitymą. Norėdami gauti aukščio reikšmes, naudokite slėgio duomenis ir žinomą jūros lygio slėgį.

Patarimai

Kad aukščio matavimai būtų tikslūs, kalibruokite jutiklį žinomame aukštyje ir atsižvelkite į vietinius oro slėgio pokyčius. Jei reikia didesnio duomenų perdavimo greičio arba naudojate kelis jutiklius toje pačioje magistralėje, rinkitės SPI sąsają. Taip pat nepamirškite, kad slėgis kinta ir dėl oro sąlygų, todėl ilgalaikiams stebėjimams naudokite vidurkius.
