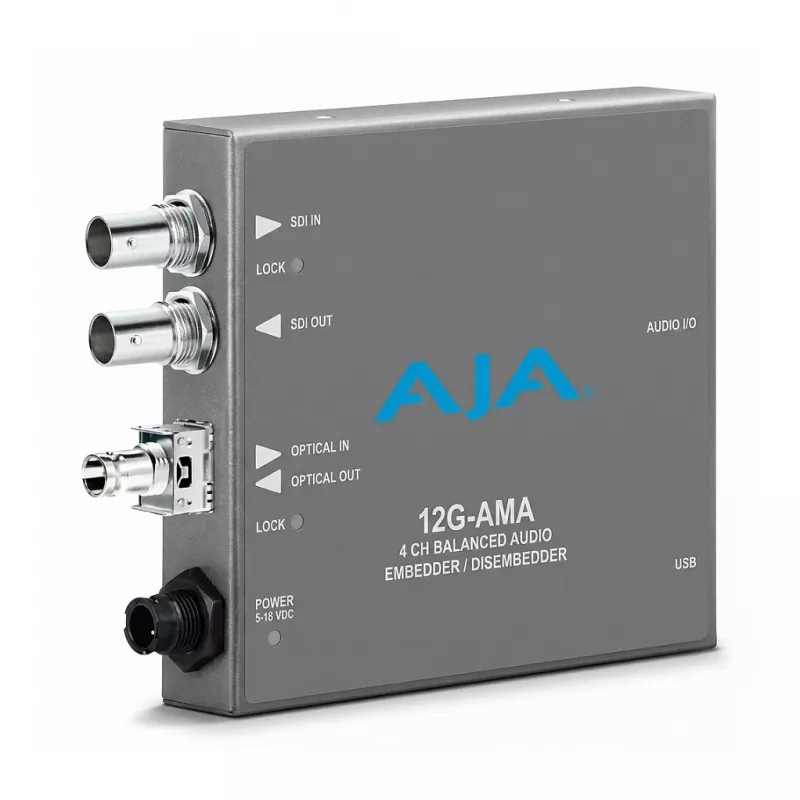

AJA 12G-AMA-R 12G-SDI analoginis garso įterpiklis/išėmiklis su 4 kanalų XLR

Ar kada teko sukti galvą, kaip į savo 4K SDI signalą įterpti profesionalų analoginį garsą? „AJA 12G-AMA-R“ – tai kompaktiškas sprendimas, leidžiantis vienu metu įterpti ir išimti 4 kanalų analoginį garsą iš 12G-SDI srauto. Šis įrenginys – tarsi tiltas tarp jūsų analoginių garso šaltinių (mikrofonų, garso plokščių) ir skaitmeninės SDI infrastruktūros.

Kuo jis naudingas jums?

Įsivaizduokite: rengiate tiesioginę transliaciją, o jūsų laidų vedėjas naudoja profesionalų XLR mikrofoną. Vietoj papildomų garso keitiklių ar sudėtingų jungčių, „12G-AMA-R“ leidžia mikrofono signalą tiesiogiai įterpti į SDI signalą – be vėlavimo ir su puikia garso kokybe. O jei reikia išgauti garsą iš SDI srauto? Jis taip pat gali išimti 4 kanalus į XLR išėjimus. Tai ypač praverčia, kai norite stebėti garsą per analoginius monitorius ar įrašyti jį atskirai.

Kam jis skirtas?

• Transliuotojams, dirbantiems su 4K/UltraHD/HD SDI signalais
• Garso inžinieriams, integruojantiems analoginius šaltinius į skaitmeninį srautą
• Mobilioms transliacijos stotims ir postprodukcijos studijoms
• Visiems, kuriems reikia patikimo ir paprasto būdo valdyti garsą SDI grandinėje

Pagrindinės specifikacijos

• SDI įvestis: 1x 12G-SDI BNC
• SDI išvestys: 1x 12G-SDI BNC (persiuntimas su laikrodžio atkūrimu), 1x 12G-SDI BNC (apdorotas)
• Analoginė garso įvestis: 4x XLR (balansuota, perjungiama linijos/mikrofono lygis)
• Analoginė garso išvestis: 4x XLR (balansuota, perjungiama linijos/mikrofono lygis)
• Garso kanalai: 4 kanalų analoginis garsas
• Funkcijos: vienalaikis garso įterpimas ir išėmimas
• Palaikomi SDI formatai: SMPTE 259M, 292M, 424M, 425M, 2081-1, 2082-1
• Palaikomi vaizdo formatai: 4K/UltraHD/2K/HD/SD
• Garso diskretizavimo dažnis: 48 kHz
• Garso bitų gylis: 24 bitai
• Maitinimas: 5-20V DC (universalus maitinimo šaltinis DWP-U-R1 komplekte)
• Valdymas: USB (per AJA Mini-Config programinę įrangą)
• Analoginės garso įvesties varža: >10 kΩ
• Analoginės garso išvesties varža: <50 Ω
• Analoginio garso dažninė charakteristika: ±0,2 dB nuo 20 Hz iki 20 kHz
• Analoginio garso dinaminis diapazonas: >100 dB
• Analoginio garso SNR: >100 dB
• Analoginio garso THD+N: <0,005 %
• Energijos suvartojimas: 6 W (tipinis)

Kaip naudoti?

Prijunkite SDI šaltinį prie įvesties, o XLR kabelius – prie garso įėjimų ar išėjimų. Naudodami AJA Mini-Config programinę įrangą per USB, galite konfigūruoti garso maršrutizavimą, pasirinkti kanalų poras ir reguliuoti lygius. Įrenginys automatiškai atpažįsta SDI formatą ir sinchronizuoja garsą.

Patarimas: Jei naudojate mikrofonus, nepamirškite perjungti XLR įėjimų į „Mic“ lygį (mygtukas ant korpuso). Linijos lygis skirtas linijiniams šaltiniams, pvz., garso plokštėms. Taip pat rekomenduojame naudoti aukštos kokybės 12G-SDI kabelius, kad išvengtumėte signalo praradimo.
