ABL METERL išorinis apkrovos valdymo modulis L

Kai name statote kelias elektromobilių įkrovimo stoteles, kyla grėsmė, kad bendra galia viršys leistiną ribą. ABL METERL išorinis apkrovos valdymo modulis L išsprendžia šią problemą – jis dinamiškai paskirsto apkrovą tarp iki 16 įkrovimo taškų, kad galėtumėte naudotis esama infrastruktūra be brangių galios didinimo darbų.

Kodėl verta rinktis

• Valdo iki 16 įkrovimo taškų – tinka tiek nedideliems daugiabučiams, tiek komerciniams parkams.
• RS485 (Modbus RTU) sąsaja užtikrina patikimą ryšį su ABL eMH1, eMH3, eMH2 ir eMC2 stotelėmis.

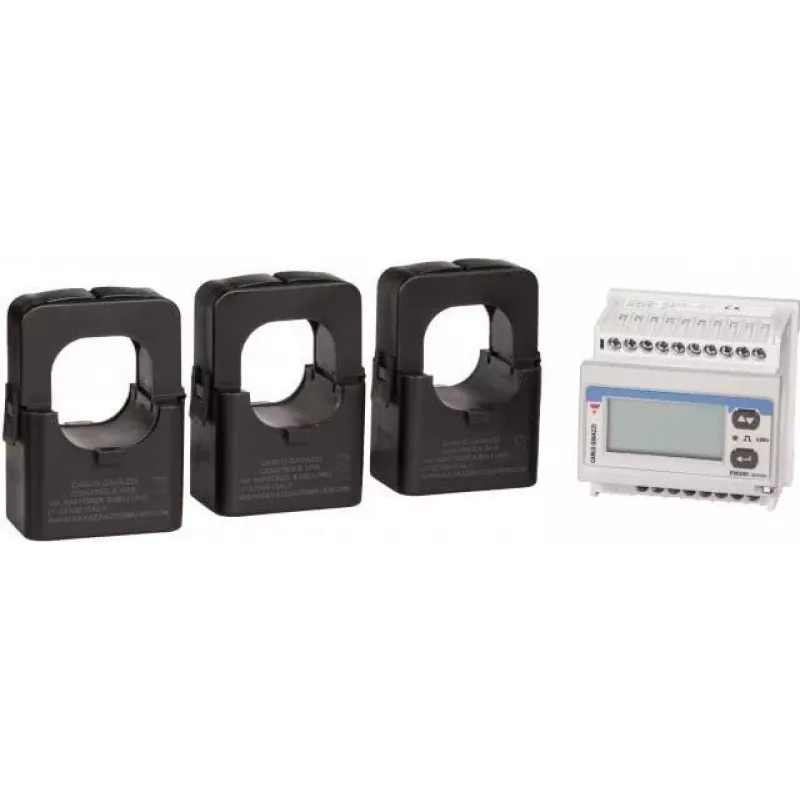

• Trifazė srovė matuojama išoriniais srovės transformatoriais (suderinami su 100A, 250A, 400A, 600A).
• Montuojamas ant DIN bėgelio (4 moduliai) – lengvai integruojamas į skirstomąją spintą.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +50 °C – tinka tiek šildomose patalpose, tiek nešildomuose garažuose.

Techninė informacija

• Gaminio tipas: išorinis apkrovos valdymo modulis
• Ryšio sąsaja: RS485 (Modbus RTU)
• Valdomų įkrovimo taškų skaičius: iki 16
• Matavimo įėjimai: trifazė srovė per išorinius srovės transformatorius
• Įėjimo įtampa: 230V AC, 50/60 Hz
• Energijos suvartojimas: < 5 W
• Montavimas: DIN bėgelis (4 TE)
• Darbinė temperatūra: -25 °C iki +50 °C
• Apsaugos klasė: IP20
• Korpuso medžiaga: polikarbonatas
• Pagrindinės funkcijos: dinaminis apkrovos valdymas, piko mažinimas, fazių balansavimas, duomenų registravimas
• Suderinamumas: ABL eMH1, eMH3, eMH2, eMC2 įkrovimo stotelės
• Jungtys: RJ45 (RS485), varžtiniai gnybtai maitinimui ir srovės transformatoriams
• Indikatoriai: būsenos LED

Kaip naudoti

Modulis montuojamas skirstomojoje spintoje ant DIN bėgelio. Prie jo prijungiami išoriniai srovės transformatoriai, matuojantys trifazę srovę pagrindiniame įvade. RS485 kabeliu (RJ45) modulis sujungiamas su ABL įkrovimo stotelėmis. Nustačius maksimalią leistiną galią, sistema automatiškai paskirsto apkrovą taip, kad nebūtų viršytas limitas – įkrovimo greitis dinamiškai koreguojamas atsižvelgiant į bendrą pastato suvartojimą.

Kam tinka

Šis modulis skirtas tiems, kurie planuoja ar jau turi kelias ABL elektromobilių įkrovimo stoteles namuose, daugiabučio garaže ar komerciniame pastate. Jis pravers, kai reikia išvengti brangaus galios didinimo, efektyviai išnaudoti turimą elektros tinklą ir užtikrinti, kad visi automobiliai būtų įkraunami saugiai ir ekonomiškai.

Patarimas: prieš montuodami modulį, pasitarkite su elektriku dėl tinkamo srovės transformatorių dydžio ir maksimalios galios nustatymo. Reguliariai tikrinkite sistemos žurnalus – jie padės pastebėti netolygų fazių apkrovimą ir laiku sureaguoti.
