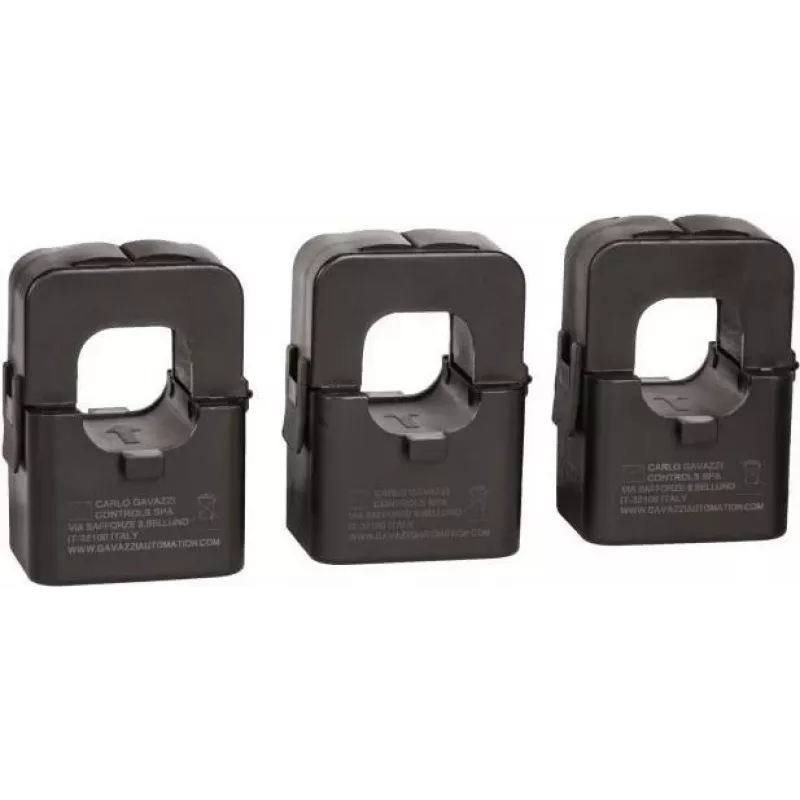

ABL EMSCT skaidytojo šerdies srovės transformatorius 100A/1A, skirtas eMS namų energijos valdymo sistemai

100 A pirminė ir 1 A antrinė srovė – tokius parametrus užtikrina ABL EMSCT skaidytojo šerdies srovės transformatorius, kuris tiksliai matuoja ir integruojasi su eMS namų energijos valdymo sistema. Dėl skaidytojo dizaino jį sumontuosite neatjungę laidininko.

Apžvalga

ABL EMSCT – vienfazis srovės transformatorius, sukurtas naudoti su ABL Sursum eMS namų sistema. Jis dideles pirminės srovės paverčia standartiniu 1 A antrinės srovės signalu, leidžiančiu tiksliai stebėti ir valdyti elektros apkrovas.

Kuo išsiskiria

• Skaidytojo šerdies konstrukcija – lengvas montavimas be laidininko atjungimo
• Skirta 100 A pirminiams srovėms su 1 klasės tikslumu
• Palaiko apvalius laidininkus iki 16 mm skersmens arba šynas iki 16x16 mm
• Kompaktiškas ir lengvas – tinka ankštose vietose

Techniniai duomenys

• Vardinė pirminė srovė: 100 A
• Vardinė antrinė srovė: 1 A
• Tikslumo klasė: 1 klasė
• Vardinė apkrova: 0,5 VA
• Dažnis: 50/60 Hz
• Izoliacijos įtampa: 3 kV
• Darbinė temperatūra: nuo -25°C iki +55°C
• Apsaugos klasė: IP20
• Korpuso medžiaga: plastikas
• Jungiamojo kabelio ilgis: apie 1 metras
• Jungties tipas: atviri kabelio galai
• Matavimo principas: indukcinis
• Vardinė trumpojo jungimo srovė (Ith): 60 In (1 s)
• Vardinė sistemos įtampa: 0,72 kV

Kam tinka

Šis transformatorius puikiai tinka namų savininkams, kurie jau naudoja ABL eMS energijos valdymo sistemą arba planuoja ją įdiegti. Jis leidžia stebėti saulės elektrinės gamybą, namų suvartojimą ar atskirų grandinių apkrovas. Skaidytojo šerdies konstrukcija ypač naudinga, kai reikia įrengti matavimą esamoje elektros instaliacijoje – nereikia ardyti laidų ar atjungti maitinimo.

Kaip naudoti

Užfiksuokite transformatorių ant izoliuoto fazinio laidininko arba šynos, tada prijunkite atvirus kabelio galus prie eMS sistemos matavimo įėjimo. Įsitikinkite, kad laidininko skersmuo neviršija 16 mm, o srovė – 100 A. Sumontavę patikrinkite, ar sistema rodo tikslius duomenis.

Patarimas: prieš montuodami įsitikinkite, kad elektros tinklas yra išjungtas, o darbus atlieka kvalifikuotas elektrikas. Transformatorių laikykite kuo toliau nuo stiprių magnetinių laukų šaltinių, kad matavimai būtų tikslūs.
