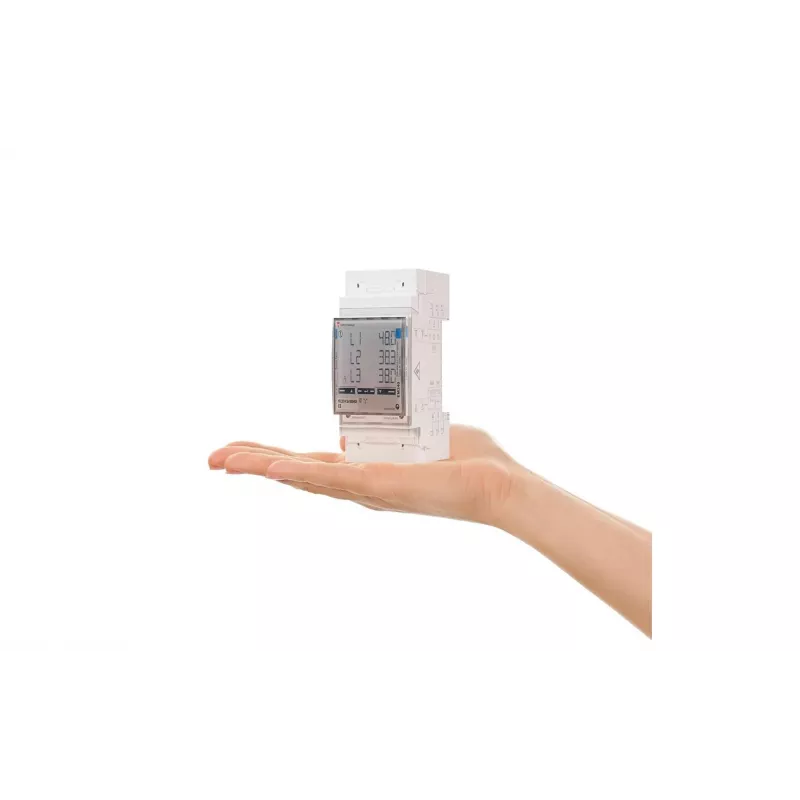

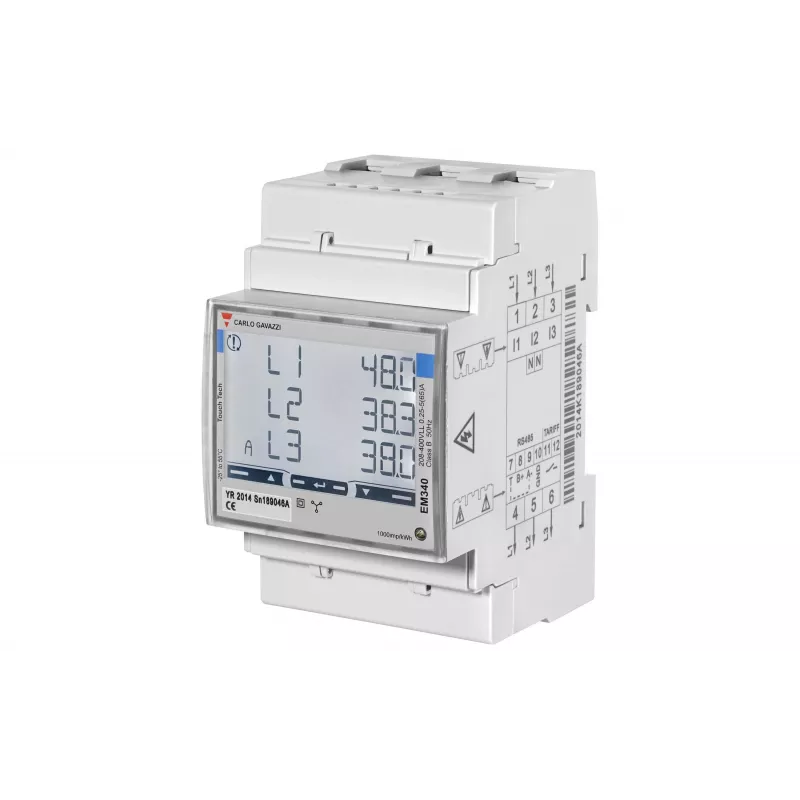

ABL 100000495 MID Meter Pulsar išorinis skaitiklis

80 A tiesioginio prijungimo trifazis energijos skaitiklis su MID sertifikatu – tai reiškia, kad jo rodmenys pripažįstami atsiskaitymams už elektros energiją. Montuojamas ant DIN bėgelio, užima tik 4 modulius.

Kam skirtas

Elektrikams, pastatų administratoriams ir sistemų integratoriams, kuriems reikia patikimo trifazio skaitiklio skirstomuosiuose skydeliuose arba atskirų zonų apskaitai. Puikiai tinka nuomojamų patalpų, biurų ar gamybinių cechų energijos suvartojimo stebėjimui.

Pagrindiniai privalumai

• Trifazis energijos matavimas tiesioginiam prijungimui iki 80 A
• MID atitiktis – tinka komercinei apskaitai
• S0 impulso išėjimas integracijai su energijos valdymo sistemomis
• Apšviestas LCD ekranas – lengva skaityti net prastai apšviestose patalpose
• Kompaktiškas 4 modulių DIN bėgelio korpusas

Specifikacijos

• Skaitiklio tipas: Trifazis energijos skaitiklis
• Sertifikatas: MID (Measuring Instruments Directive) atitiktis
• Montavimas: DIN bėgelis (4 moduliai)
• Nominali srovė (In): 5 A
• Maksimali srovė (Imax): 80 A
• Nominali įtampa: 3x230/400 V AC
• Dažnis: 50 Hz
• Tikslumo klasė: B klasė (aktyviajai energijai)
• Ekranas: LCD su apšvietimu
• Ekrano skaitmenys: 6+2 (kWh)
• Išėjimo tipas: S0 impulso išėjimas
• Impulsų dažnis: 1000 imp/kWh
• Energijos matavimas: Aktyvioji energija (kWh)
• Jungimo tipas: Tiesioginis prijungimas
• Apsaugos klasė: IP20
• Darbinė temperatūra: -25°C iki +55°C
• Vidinis energijos suvartojimas: < 2 W / 10 VA vienai fazei
• Gnybtų skerspjūvis: Iki 16 mm²

Kaip naudoti

Skaitiklis montuojamas ant DIN bėgelio skirstomajame skydelyje. Prijunkite fazinius ir nulinius laidus tiesiogiai prie gnybtų – jokių srovės transformatorių nereikia. S0 impulso išėjimą galite prijungti prie energijos valdymo sistemos arba PLC įėjimo nuotoliniam stebėjimui. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.

Patarimas: kad išvengtumėte neteisingų rodmenų, būtinai kvieskite kvalifikuotą elektriką. S0 išėjimo laidus junkite ekranuotuoju kabeliu, ypač jei atstumas iki valdymo sistemos didesnis nei keli metrai – taip išvengsite trukdžių.
