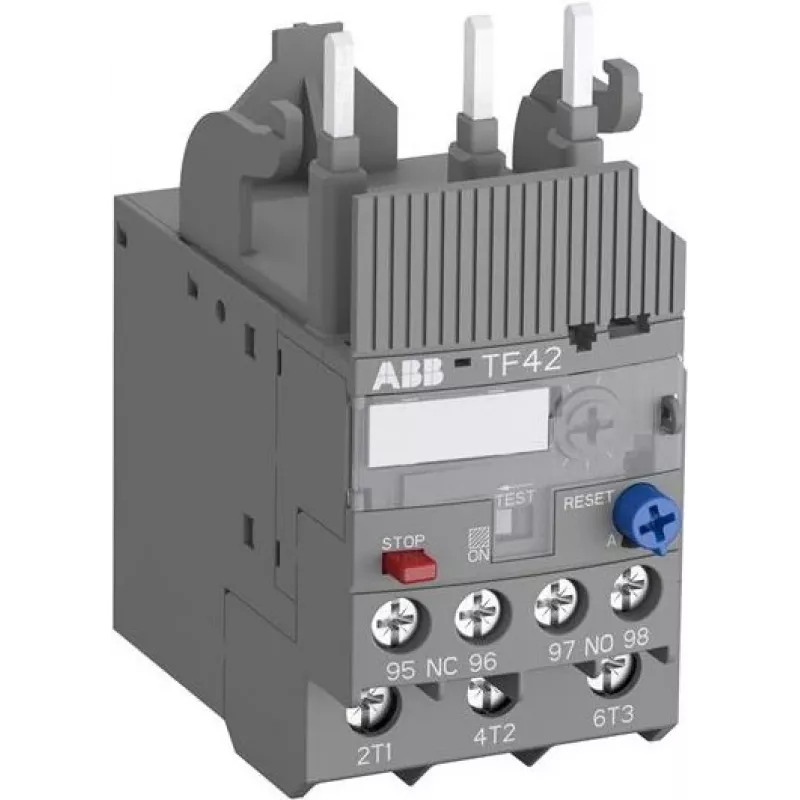

ABB TF42-5.7 terminės apsaugos relė 4,2-5,7 A, Class 10, 3 polių, 1NO+1NC, varžtiniai gnybtai 1SAZ721201R1038

4,2–5,7 A reguliuojamas srovės diapazonas – tai tikslus sprendimas, užtikrinantis patikimą variklių apsaugą net ir sudėtingomis sąlygomis. ABB TF42-5.7 terminės apsaugos relė išsiskiria kompaktiška konstrukcija, tiesioginiu montavimu ant kontaktorų ir fazių praradimo jautrumu, kuris apsaugo variklį nuo pažeidimų, kai viena fazė nustoja veikti.

Kodėl verta rinktis ABB TF42-5.7?

• Reguliuojama terminė apsauga varikliams, kurių vardinė srovė nuo 4,2 A iki 5,7 A.
• Class 10 išjungimo charakteristika – tinkama standartiniams variklių paleidimams.
• Fazių praradimo jautrumas – apsaugo variklį nuo vienfazio režimo.
• Rankinis ir automatinis atstatymas – lankstus valdymas.
• Pagalbiniai kontaktai: 1 NO + 1 NC signalizacijai ir valdymui.
• Tiesioginis montavimas ant ABB A9-A40 ir AF09-AF40 kontaktorų; galimas ir atskiras montavimas su adapteriu.

Kasdienis naudojimas

Skirta nuolatiniam darbui, TF42-5.7 patikimai veikia aplinkos temperatūroje nuo -25 °C iki +60 °C. Varžtiniai gnybtai palengvina prijungimą, o IP20 apsaugos laipsnis tinka montuoti uždarose valdymo spintose. Maži galios nuostoliai (3,6 W) prisideda prie energijos vartojimo efektyvumo. Vardinė izoliacijos įtampa 690 V AC ir impulsinė atsparumo įtampa 6 kV atitinka griežtus saugos standartus: IEC/EN 60947-1, 60947-4-1 ir 60947-5-1.

Techninės specifikacijos

• Vardinės darbinės srovės diapazonas: 4,2–5,7 A
• Išjungimo klasė: Class 10
• Polių skaičius: 3
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė įtampa (Ue): 690 V AC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesiogiai ant kontaktorius / atskirai su adapteriu
• Pagrindinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbinės grandinės prijungimas: varžtiniai gnybtai
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Aplinkos sandėliavimo temperatūra: -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947-1, 60947-4-1, 60947-5-1
• Galios nuostoliai: 3,6 W esant Ie
• Atstatymo tipas: rankinis ir automatinis
• Fazių praradimo jautrumas: taip
• Tinka kontaktoriams: ABB A9-A40, AF09-AF40

Kam tinka?

Ši relė puikiai tinka inžinieriams, elektrikams ir pramonės įmonėms, kurios naudoja variklius su 4,2–5,7 A vardinėmis srovėmis. Ji užtikrina patikimą apsaugą nuo perkrovos, fazių praradimo ir kitų gedimų, prailgindama variklių tarnavimo laiką.

Kaip naudoti

Sumontuokite relę tiesiogiai ant suderinamo ABB kontaktorės arba naudokite adapterį atskiram montavimui. Nustatykite norimą srovės vertę pagal variklio vardinę srovę. Prijunkite maitinimo grandinę prie varžtinių gnybtų, o pagalbinius kontaktus – prie valdymo grandinės. Pasirinkite rankinį arba automatinį atstatymą pagal poreikį.

Patarimas: reguliariai tikrinkite, ar nustatyta srovė atitinka variklio vardinę srovę, ir įsitikinkite, kad aplinkos temperatūra neviršija leistinų ribų – taip užtikrinsite ilgą ir patikimą relės veikimą.
