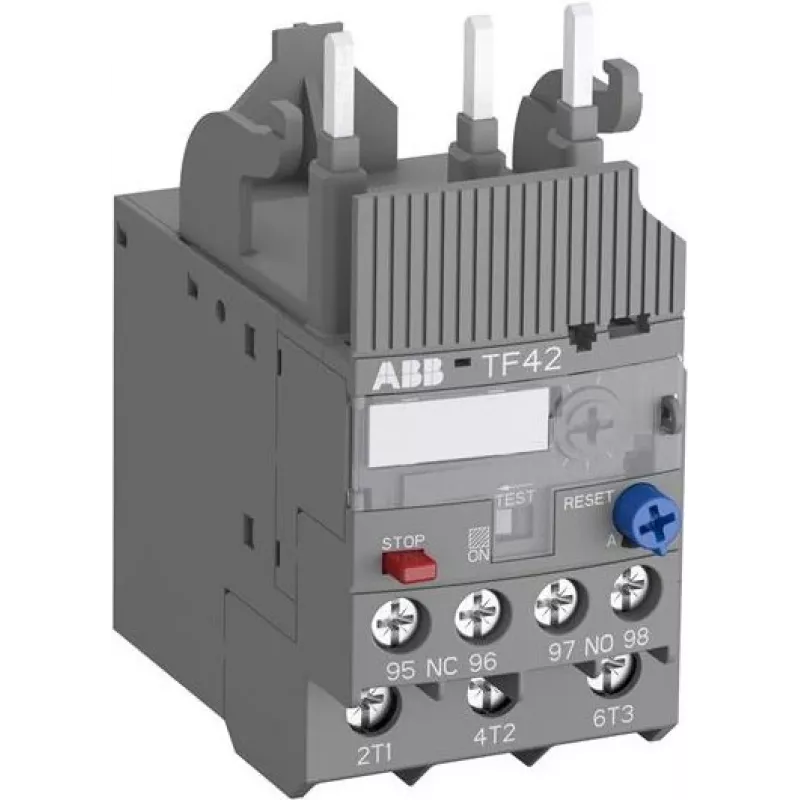

ABB TF42-10 terminės perkrovos relė, 8-10 A, 10 klasė, 690 V AC, 3 polių, 1NO+1NC 1SAZ721201R1043

ABB TF42-10 – tai patikima terminė perkrovos relė, skirta apsaugoti variklius nuo perkrovos ir fazių gedimų. Jos reguliuojamas srovės diapazonas nuo 8 iki 10 A užtikrina tikslų suveikimą esant perkrovai, o 10 klasės suveikimo charakteristika leidžia greitai atjungti variklį ir išvengti šiluminio pažeidimo. Relė skirta trifazėms sistemoms iki 690 V AC.

Kodėl verta rinktis ABB TF42-10?

• Platus srovės reguliavimo diapazonas 8–10 A leidžia tiksliai pritaikyti relę prie variklio.
• 10 klasės suveikimo kreivė užtikrina greitą atsaką į perkrovą, sumažindama variklio apkrovą.
• Fazių gedimo jutimas aptinka nesubalansuotas apkrovas ir apsaugo variklį nuo perdegimo.
• Dviejų režimų atstatymas (rankinis/automatinis) prisitaiko prie įvairių eksploatavimo poreikių.
• Kompaktiškas dizainas su tiesioginiu montavimu ant kontaktororiaus taupo skydo vietą ir laidų prijungimo laiką.

Techninė informacija

• Srovės nustatymo diapazonas: 8,00–10,00 A
• Suveikimo klasė: 10 klasė
• Polių skaičius: 3
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Pagrindinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbinės grandinės prijungimas: varžtiniai gnybtai
• Montavimas: tiesioginis ant kontaktororiaus (AF09–AF42, A9–A42)
• Atstatymo tipas: rankinis ir automatinis
• Aplinkos darbinė temperatūra: nuo -25 iki +60 °C
• Aplinkos laikymo temperatūra: nuo -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Galingumo nuostoliai: 7,5 W
• Fazių gedimo jutimas: yra
• Standartai: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1

Kam tinka?

Ši relė puikiai tinka pramonės įmonėms, automatizavimo specialistams ir elektrikams, kurie projektuojia, montuoja ar prižiūri variklių valdymo sistemas. Ji skirta naudoti su ABB kontraktoriais nuo AF09 iki AF42 ir A9 iki A42, užtikrinant patikimą apsaugą įvairiose trifazėse aplikacijose.

Kaip naudoti?

Relė montuojama tiesiogiai ant kontraktoriaus, prijungiant pagrindinę grandinę prie varžtinių gnybtų. Nustatykite norimą srovės vertę pagal variklio vardinę srovę. Pasirinkite rankinį arba automatinį atstatymą pagal sistemos reikalavimus. Įsitikinkite, kad aplinkos temperatūra neviršija leistinų ribų.

Patarimas: reguliariai tikrinkite relės nustatymus ir kontaktų būklę, ypač po trumpojo jungimo ar perkrovos atvejų. Teisingai nustačius srovę, relė užtikrins ilgalaikę variklio apsaugą ir sumažins netikėtų sustojimų riziką.
