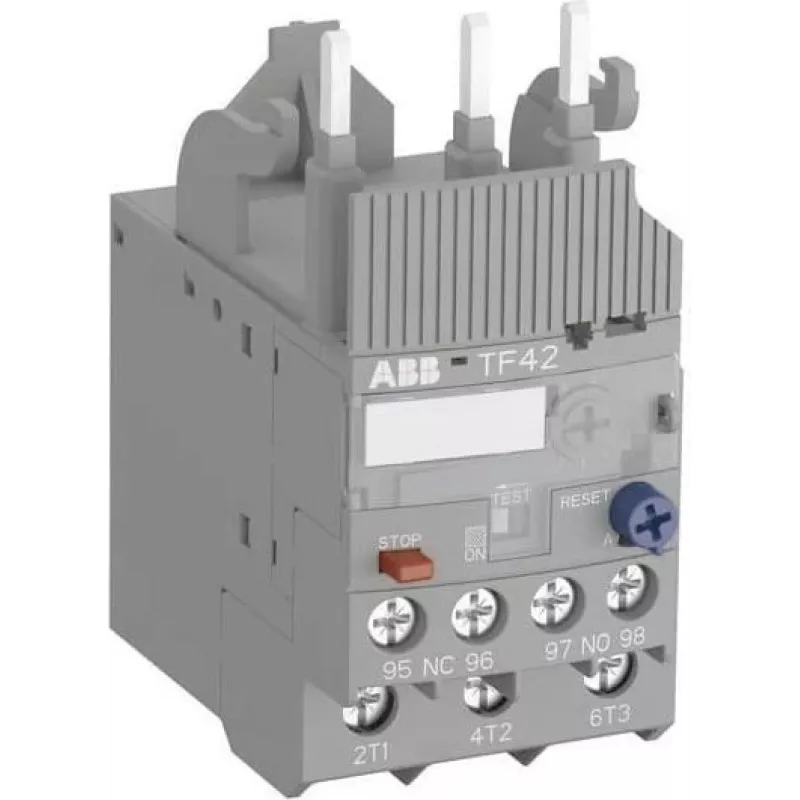

ABB TF42-0.74 šiluminės perkrovos relė, Trip Class 10, 0,55–0,74 A, 3 polių, 1NO+1NC

Kai mažas trifazis variklis dirba pernelyg įtemptai, jis įkaista, o tai ilgainiui gali reikšti brangų remontą ar net visišką pakeitimą. Su ABB TF42-0.74 šilumine perkrovos rele jūsų įranga gauna patikimą apsaugą, kuri reaguoja laiku ir neleidžia perdegti apvijoms. Ši relė stebi srovę ir, jei perkrova trunka ilgiau nei saugu, atjungia grandinę – paprasta, bet efektyvu.

Kam ji skirta

Ši relė – idealus sprendimas tiems, kas dirba su mažais trifaziais varikliais: siurbliais, ventiliatoriais, konvejeriais ar staklėmis. Ji pravers tiek skirstomųjų spintų gamintojams, tiek techninės priežiūros specialistams, kuriems reikia kompaktiškos ir patikimos apsaugos pramoninėse valdymo sistemose.

Pagrindiniai privalumai

• Reguliuojama srovė nuo 0,55 A iki 0,74 A – tiksliai priderinkite prie variklio vardinės srovės.
• Trip Class 10 – greitas atjungimas perkrovos atveju, apsaugo variklio apvijas.
• Trifazė konstrukcija – subalansuota apsauga visoms fazėms.
• Pagalbiniai kontaktai 1NO+1NC – lengvai integruojami į valdymo grandines.
• Rankinis ir automatinis atstatymas – lankstus naudojimas pagal poreikį.
• Tiesioginis montavimas ant ABB AF09...AF38 kontaktorių arba atskirai su varžtais.
• IP20 apsauga – tinka montuoti uždarose skirstyklose.
• Atitinka tarptautinius standartus IEC/EN 60947-1, 60947-4-1, 60947-5-1 ir UL/CSA.

Specifikacijos

• Vardinė veikimo srovė: 0,55–0,74 A
• Trip klasė: 10
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1NO + 1NC
• Vardinė veikimo įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinis dažnis: 50/60 Hz
• Montavimas: tiesiogiai ant kontaktoriaus arba atskirai
• Suderinami kontaktoriai: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Atstatymo tipas: rankinis ir automatinis
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Sandėliavimo temperatūra: -50 iki +80 °C
• Gnybtų tipas: varžtiniai
• Galios nuostoliai poliui: 1,5 W
• Standartai: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL/CSA

Patarimai

Montuodami įsitikinkite, kad relės srovės nustatymas atitinka variklio pilnos apkrovos srovę (FLC) – šiuo atveju 0,55–0,74 A diapazone. Jei naudojate automatinį atstatymą, patikrinkite, ar valdymo grandinė gali saugiai atlaikyti automatinį paleidimą iš naujo. Visada montuokite relę švarioje, sausoje aplinkoje, kad išlaikytumėte IP20 apsaugą.
